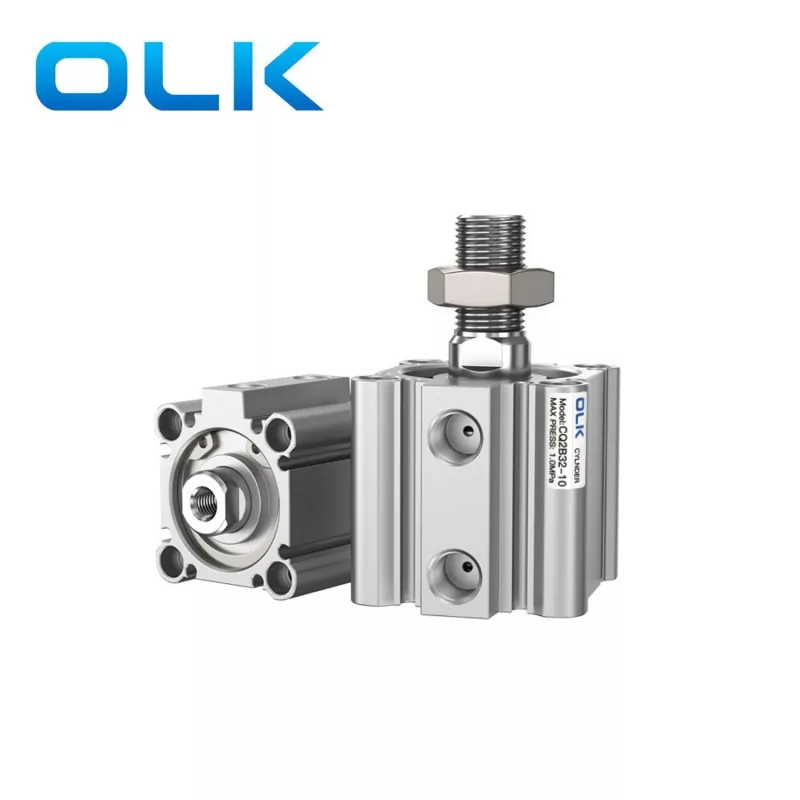

Серия CQ2B цилиндър от тънък тип, за който е цилиндрова тръба с твърдо окисляване
Този вид пълна алуминиева сплав е подложен на лечение с твърдо окисляване, което му позволява да не се корозира или деформира. Възможно е да се получи дебелина на покритие 20 μm и да се работи с експлоатационен живот до 5 милиона цикъла, както и работни температури до 80 ° C.
За увеличаване на издръжливостта на буталния прът, буталният прът се обработва с хром, поставен с дебелина на повърхностния хромиран слой с повече от 20 μm с тест за твърдост на викерите, той има стойността на твърдостта до 900 HV. Твърдостта на материала е засилена до 300%, а устойчивостта на корозия е до 150% повече в сравнение с традиционния материал.
Слотът за кръгъл магнитен превключвател е проектиран така, че да е гладък и кръгъл и следователно сглобяването на частта е лесно. Той е подходящ за използване с магнитни превключватели D-A93/D-A9B.
|
Код за поръчка: |
|
|
|
|
|
|
|
|
|
|
|
C |
D |
Q2 |
B |
|
20 |
|
30 |
D |
M9n |
|
|
Модел |
Магнит |
|
Формуляр за инсталиране |
Тип |
Размер на отвора |
Тип нишка на порта |
Цилиндров удар |
Действие |
Автоматичен превключвател |
Брой автоматични превключватели |
|
|
Празно: без магнит |
|
Б: Чрез дупка |
Празно: пневматично |
12: 12 мм |
Празно: m нишка |
|
D: Двойна актьорска дейност |
Празно: с автоматичен превключвател |
Празно: 2 |
|
|
D: С магнит |
|
О: И двата края, подслушвани |
|
16: 16 мм |
F: Вградени фитинги с едно докосване |
|
S: Единична актьорска игра |
|
S: 1 |
|
|
|
|
L: крак |
|
20: 20 мм |
|
|
T: Единична актьорска игра |
|
N: n |
|
|
|
|
F: Flange Flange |
|
25: 25 мм |
|
|
|
|
|
|
|
|
|
G: Фланец на главата |
|
32: 32 мм |
|
|
|
|
|
|
|
|
|
D: Double Clevis |
|
40: 40 мм |
|
|
|
|
|
|
|
|
|
|
|
50: 50 мм |
|
|
|
|
|
|
|
|
|
|
|
63: 63 мм |
|
|
|
|
|
|
|
|
|
|
|
80: 80 мм |
|
|
|
|
|
|
|
|
|
|
|
100: 100 мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Размер на отвора (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Режим на действие |
Двойно актьорско действие/единична актьорска дейност: пружинен натиснат назад, пружината натисна |
|||||||||
|
Работеща среда |
Почистен въздух |
|||||||||
|
Мин. Работа на налягане |
0.25 |
0.18 |
0.17 |
0.15 |
0.13 |
- |
||||
|
0.07 |
0.05 |
|||||||||
|
Макс. Работно налягане |
1,0 MPa |
|||||||||
|
Околна среда и температура на течността |
Без магнитен превключвател: -10 ℃ --70 ℃； с магнитен превключвател: -10 ℃-60 ℃ |
|||||||||
|
Режим на буфериране |
- |
|||||||||
|
Скорост на буталото |
50--500 мм/с |
|||||||||
|
Размер на порта |
M5x0.8 |
1/8. |
1/4. |
3/8. |
||||||
