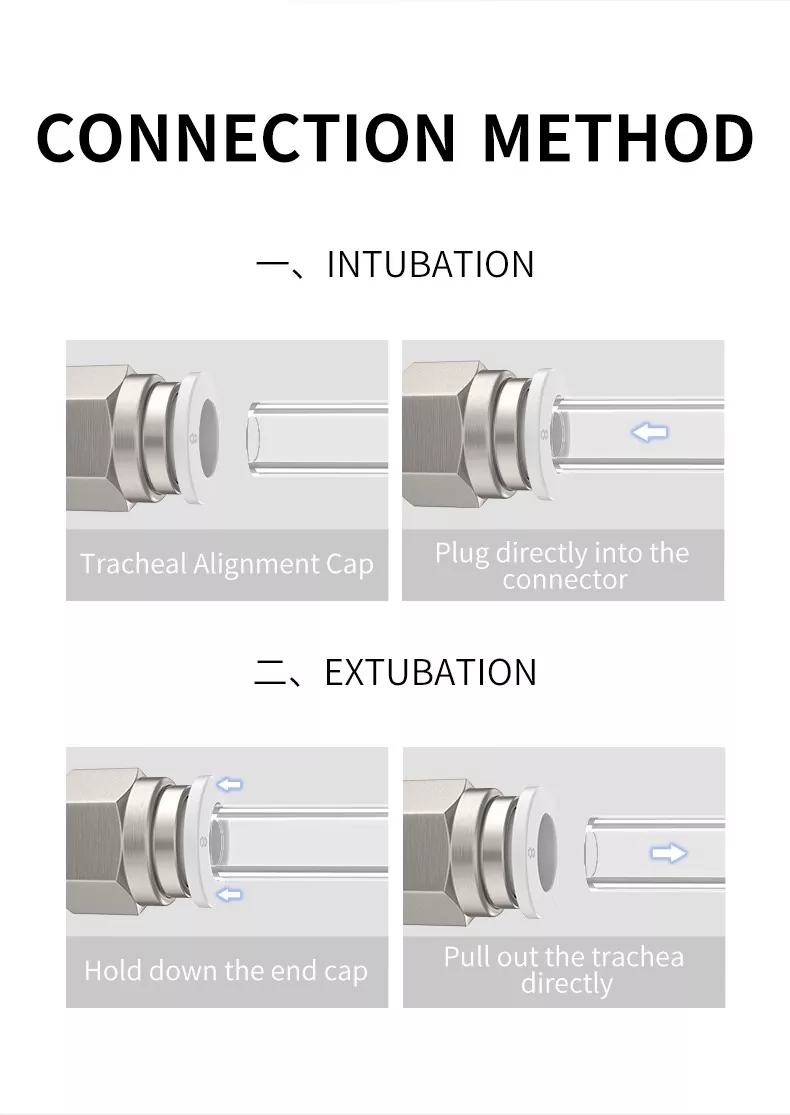

Бързо свързване на фитинги позволяват сигурна връзка, като просто натиснете тръбата докрай.
За да свалите тръбата, първо натиснете равномерно освобождаващия ръкав навътре, за да отворите пружинния колет и след това тръбата може да бъде изтеглена лесно.
Бързо свързване на пневматичните тръби се използват в пневматична система от лебе
Пневматичните тръбни фитинги с различни видове могат да отговарят на всички нужди в пневматичната тръба система
Дори след инсталирането посоката на тръбата може свободно да се променя
Месингово тяло с никел е устойчиво на корозия и анти замърсяване
Всички лепила R и NPT нишки имат запечатващ ефект.
Всички прави нишки са стандартни O пръстени.
1. За да се потвърди, че окончателното напречно сечение на маркуча е вертикално, няма драскотини по външната обиколка на маркуча. Маркучът не е елиптичен.
2. Не забравяйте да потвърдите, че маркучът е поставен в края на маркуча. В противен случай има изтичане на въздух.
3. Не забравяйте да потвърдите, че маркучът няма да бъде изваден след поставяне на маркуча.
1. Преди да изключите тръбата, не забравяйте да потвърдите, че налягането вътре в тръбата е на „0“.
2. Натиснете равномерно освобождаващия пръстен към дъното и издърпайте тръбата. Ако освобождаващият пръстен не е натиснат на място, евентуалната тръба е вероятно да не бъде изтеглена или може да бъде обтегнато. Отломките на тръбата могат да останат вътре в тръбата.
|
Тип на нишката |
Код на нишката |
Форма на нишката |
Ъгъл на резба (α) |
Тип съвпадение |
Стандарти |
Стандартен код |
Стандартна организация |
|
BSPP (цилиндрични, неразярни) |
G |
Вътрешен/външен |
55 ° |
Паралелен/паралелен |
ISO 228-1 2003 |
ISO |
ISO - Международна организация за стандартизация |
|
|
Bspp |
Вътрешен/външен |
55 ° |
Паралелен/паралелен |
GB/T 7307 2001 |
GB |
SAC - Администрация за стандартизация на Китай |
|
|
Pf |
Вътрешен/външен |
55 ° |
Паралелен/паралелен |
BS 228-1 2003 |
Bs |
BSI - Британска институция за стандарти |
|
|
|
|
|
|
JIS B 0202 |
Той |
JISC - Японски комитет за индустриални стандарти |
|
|
|
|
|
|
KS B 0221 |
Ks |
KATS - Корейска агенция за технологии и стандарти |
|
BSPT (конусен, уплътняване) |
Rp |
Вътрешен |
55 ° |
Заострена/успоредна |
ISO 7-1 |
ISO |
ISO - Международна организация за стандартизация |
|
|
RC |
Вътрешен |
|
Заострена/успоредна |
GB/T 7306-1987 |
GB |
SAC - Администрация за стандартизация на Китай |
|
|
R |
Външни |
|
Заострена/успоредна |
BS 21 1985 |
Bs |
BSI - Британска институция за стандарти |
|
|
Bspt |
Вътрешен/външен |
55 ° |
Заострена/заострена |
JIS B 0203 |
Той |
JISC - Японски комитет за индустриални стандарти |
|
|
Pt |
Вътрешен/външен |
|
Заострена/заострена |
KS B 0222 |
Ks |
KATS - Корейска агенция за технологии и стандарти |
|
NPSC (американски вътрешен) |
NPSC |
Вътрешен |
60 ° |
Заострена/успоредна |
ANSI B1.20.1-1983 |
Ansi |
ANSI - Американски национален институт за стандарти |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Администрация за стандартизация на Китай |
|
NPT (американски заострен) |
NPT |
Вътрешен/външен |
60 ° |
Заострена/заострена |
ANSI B1.20.1-1983 |
Ansi |
ANSI - Американски национален институт за стандарти |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Администрация за стандартизация на Китай |
|
Метрична нишка |
M |
Вътрешен/външен |
60 ° |
Паралелен/паралелен |
ISO 261-1998 |
ISO |
ISO - Международна организация за стандартизация |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - Администрация за стандартизация на Китай |
