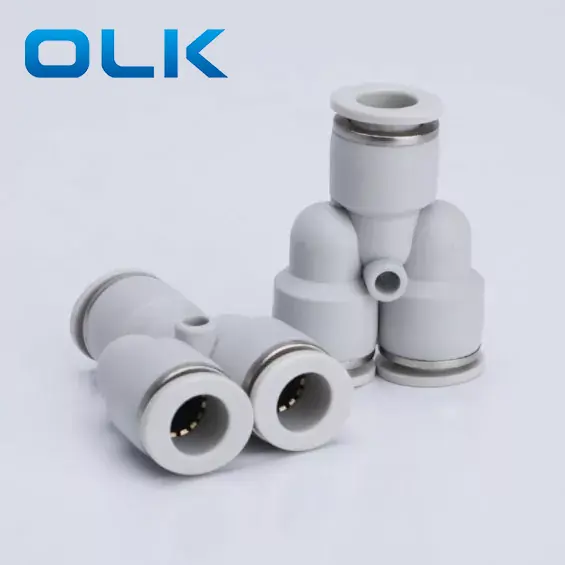

Py Union y натиснете в монтаж на тръби

PY

8

Модел

Размер на тръбата (метричен)

PY серия монтаж

4:4mm

6: 6 мм

8: 8 мм

10: 10 мм

12: 12 мм

14: 14 мм

16: 16 мм

Течност

Въздух/вода (условно)/вакуум

Работно налягане

0-1.0MPA

Вакуумно налягане

-100kpa (10 тор)

Работна температура

-10-60 ℃

Материал

Найлон (PA), полиуретан (PU)

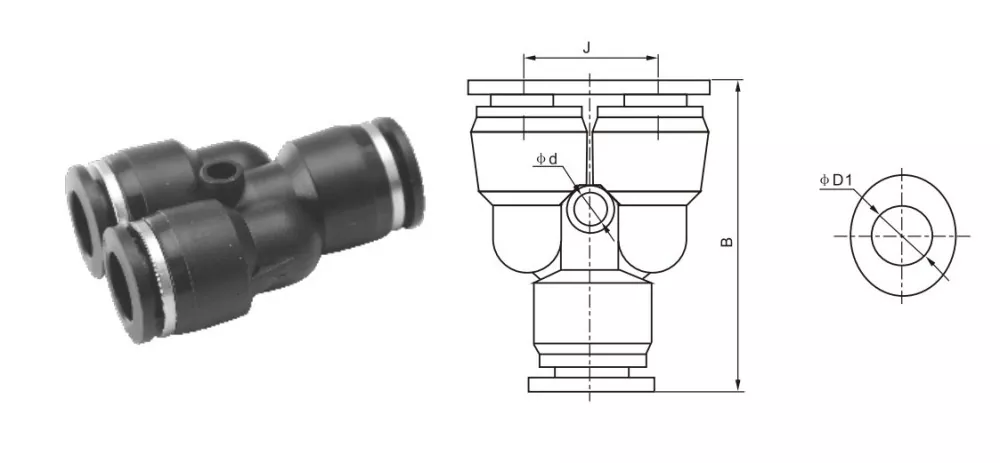

Институт за монтаж на тръба

Metrictube монтаж

φd

B

J

φd

PY5/32

PY-4

4

38

11.6

2.5

Py1/4

PY-6

6

39

13.3

3.5

PY5/16

PY-8

8

42.5

15.5

4.5

Py3/8

PY-10

10

48

38.5

4.5

Py1/2

PY-12

12

54

21.5

4

Обща референция за преобразуване на размера на императорската нишка

Имперски размер

Прибл. Метричен (mm)

Формула за преобразуване

1/8

3.2mm

1 ÷ 8 × 25.4 = 3.175

5/32

3,97 мм

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 мм

1 ÷ 4 × 25.4 = 6.35

5/16

7,94 мм

5 ÷ 16 × 25.4 = 7,94

3/8

9.53 мм

3 ÷ 8 × 25.4 = 9.53

1/2

12.7mm

1 ÷ 2 × 25.4 = 12.7
