Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

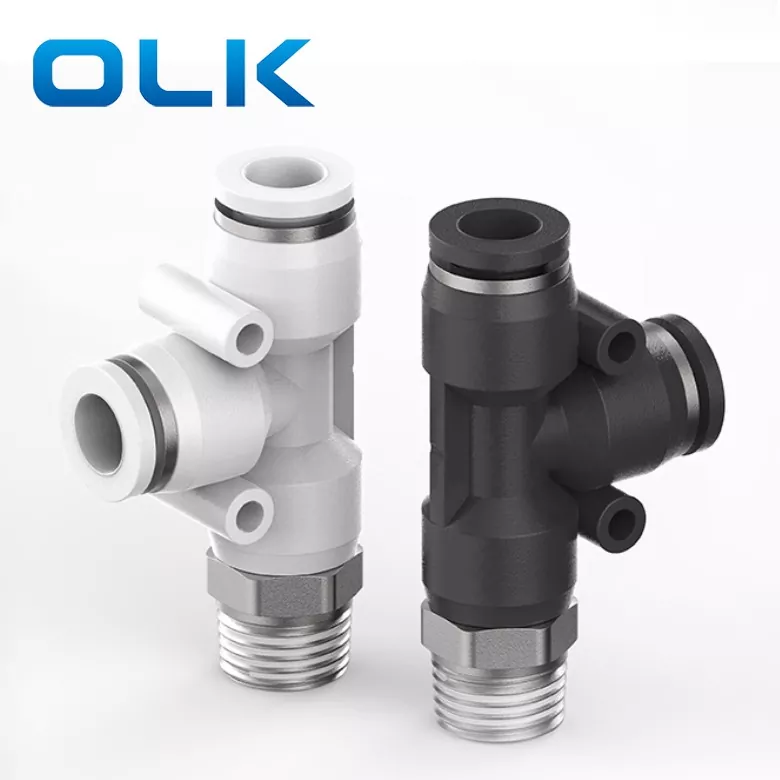

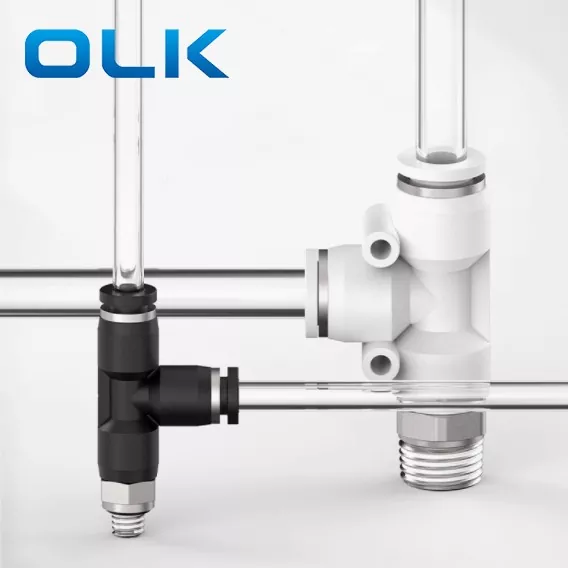

Black,White,BluePD Run Tee Push In Tube Fitting е Y-образен трипосочен фитинг за вкарване, предназначен да разделя един източник на въздух на два изхода. Той е идеален за системи, изискващи пневматична връзка "един в два навън".
PD фитинг Основни характеристики: Y-образен дизайн за ефективно разпределение на въздуха; Свързващи се краища за лесен монтаж; Гъвкаво насочване за многопосочни тръби
|
Код за поръчка |
|||
|
PD |
8 |
-- |
01 |
|
Модел |
Размер на тръбата (метричен) |
|
Тип резба (права тръбна резба 55°) |
|
Монтаж от серия PD |
4:4 мм |
|
01:G1/8 |
|
|
6:6 мм |
|
02:G1/4 |
|
|
8:8 мм |
|
03:G3/8 |
|
|
10:10 мм |
|
04:G1/2 |
|
|
12:12 мм |
|
|
|
|
14:14 мм |
|
|
|
|
16:16 мм |
|
|
|
течност |
Въздух/вода (условно)/вакуум |
|
Работно налягане |
0-1.0Mpa |
|
Вакуумно налягане |
-100Kpa (10 Torr) |
|
Работна температура |
-10-60 ℃ |
|
Материал |
НАЙЛОН(PA),Полиуретан(PU) |
|
Инчов тръбен фитинг |
Фитинг за метрична тръба |

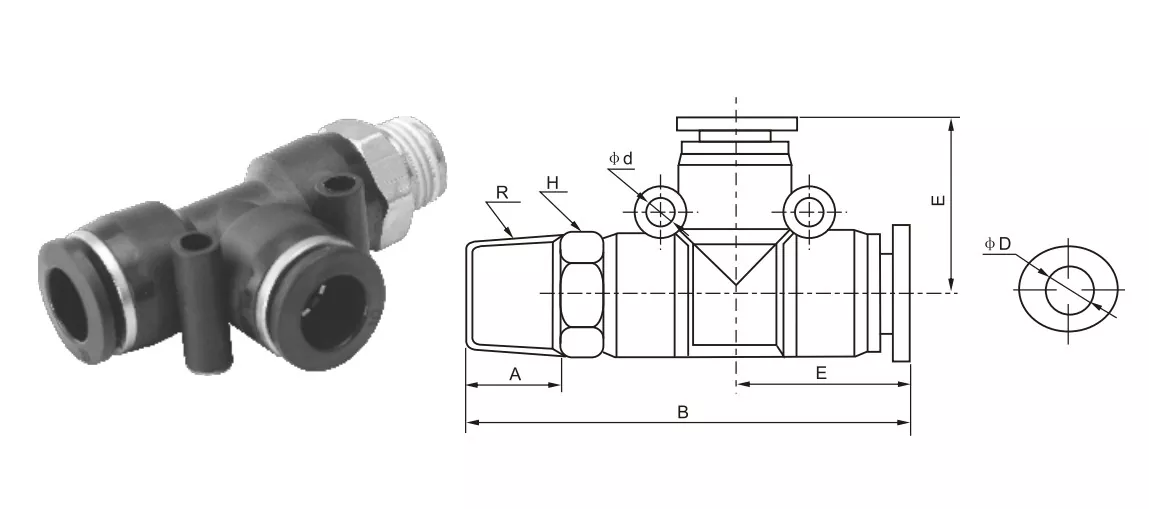

φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Име/вид |
Описание на структурата на интерфейса |
|
Тениска за бягане (PD) |
Основният въздушен поток е прав, а клоните се извеждат вертикално |
|

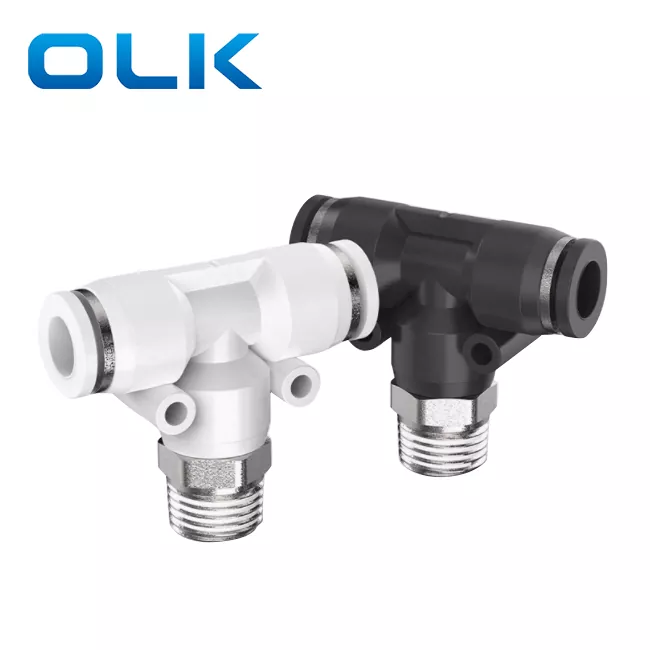

Разклонителен тройник (PB) |
Два интерфейса са свързани под прав ъгъл, единият на клона на "T" |
|
Равен чай |
Три порта с еднакъв размер |
Какво означава „RUN TEE“ при монтаж на конектор?
Tee "означава Т-образен съединител (тройник) с три интерфейса;
„Движение“ се отнася за основния канал (посоката на основния въздушен поток е права линия);
Така че „Run Tee“ означава, че основният канал е направо, а клонът е вертикално изведен в средата.
