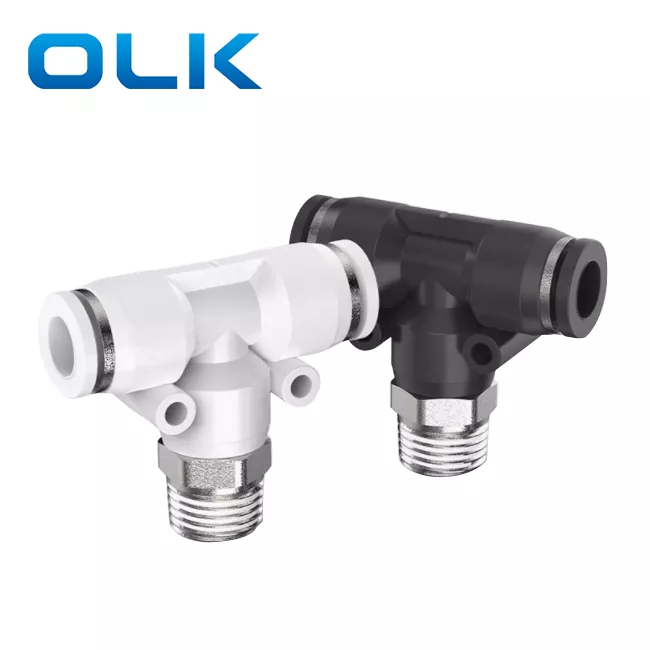

PB Branch Tee Push в монтаж на тръби е прав приспособяване на профсъюз, използван за свързване на две тръби в пневматична система, осигурявайки гладък въздушен поток и надеждно уплътняване.
Ключови функции на PB за монтаж: Push-to-Connect за бърза и лесна инсталация; права връзка с двоен клас
|
Код за поръчка |
|||
|
Pb |
8 |
- |
01 |
|
Модел |
Размер на тръбата (метричен) |
|
Тип резба (55 ° права тръба) |
|
PB серия монтаж |
4:4mm |
|
01: G1/8 |
|
|
6: 6 мм |
|
02: G1/4 |
|
|
8: 8 мм |
|
03:G3/8 |
|
|
10: 10 мм |
|
04: G1/2 |
|
|
12: 12 мм |
|
|
|
|
14: 14 мм |
|
|
|
|
16: 16 мм |
|
|
|
Течност |
Въздух/вода (условно)/вакуум |
|
Работно налягане |
0-1.0MPA |
|
Вакуумно налягане |
-100kpa (10 тор) |
|
Работна температура |
-10-60 ℃ |
|
Материал |
Найлон (PA), полиуретан (PU) |
|

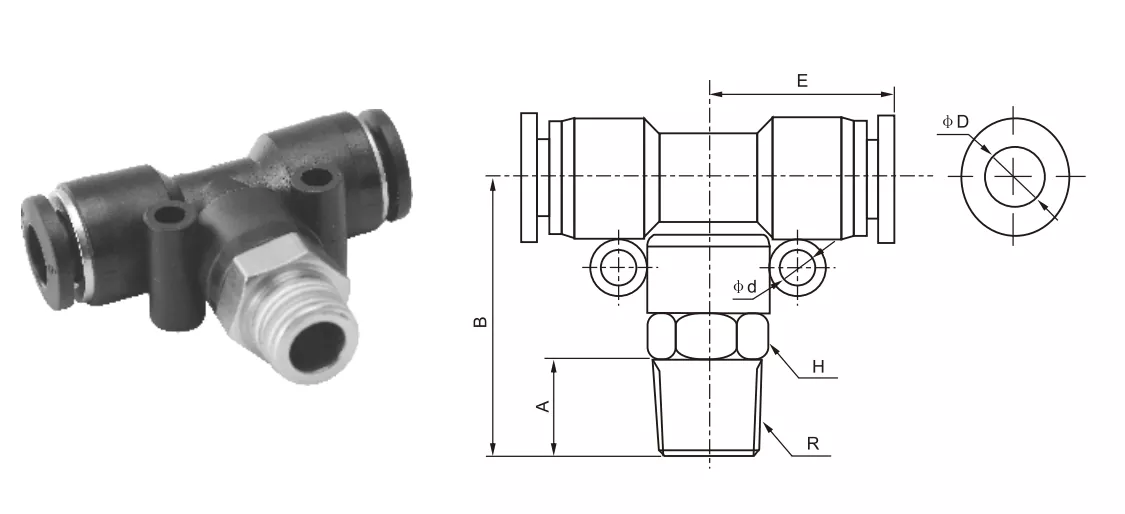

Институт за монтаж на тръба |
МЕТКА НА МЕТРИ |
φd |
R |
A |
B |
E |
Н2 |
φd |
|
PB5/32-M5 |
PB4-M5 |
4 |
M5 |
4.5 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-01 |
PB4-01 |
4 |
R1/8 |
7 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-02 |
PB4-02 |
4 |
R1/4 |
9 |
27.8 |
18.6 |
14 |
/ |
|
PB1/4-M5 |
PB6-M5 |
6 |
M5 |
4.5 |
26.8 |
20.8 |
12 |
3.5 |
|
PB1/4-01 |
PB6-01 |
6 |
R1/8 |
6.5 |
37.6 |
20.8 |
12 |
3.5 |
|
PB1/4-02 |
PB6-02 |
6 |
R1/4 |
9 |
30 |
20.8 |
14 |
3.5 |
|
PB1/4-03 |
PB6-03 |
6 |
R3/8 |
10 |
30.6 |
20.8 |
17 |
3.5 |
|
PB1/4-04 |
PB6-04 |
6 |
R1/2 |
10 |
32.5 |
20.8 |
21 |
3.5 |
|
PB5/16-01 |
PB8-01 |
8 |
R1/8 |
8 |
31.5 |
22.9 |
14 |
4.5 |
|
PB5/16-02 |
PB8-02 |
8 |
R1/4 |
10 |
33 |
22.9 |
14 |
4.5 |
|
PB5/16-03 |
PB8-03 |
8 |
R3/8 |
10 |
33.6 |
22.9 |
17 |
4.5 |
|
PB5/16-04 |
PB8-04 |
8 |
R1/2 |
11 |
35 |
22.9 |
21 |
4.5 |
|
PB3/8-01 |
PB10-01 |
10 |
R1/8 |
8 |
37 |
27.8 |
17 |
4 |
|
PB3/8-02 |
PB10-02 |
10 |
R1/4 |
10 |
38 |
27.8 |
17 |
4 |
|
PB3/8-03 |
PB10-03 |
10 |
R3/8 |
10 |
38 |
27.8 |
17 |
4.5 |
|
PB3/8-04 |
PB10-04 |
10 |
R1/2 |
11 |
39 |
27.8 |
21 |
4.5 |
|
PB1/2-01 |
PB12-01 |
12 |
R1/8 |
8 |
37.5 |
29.5 |
19 |
5 |
|
PB1/2-02 |
PB12-02 |
12 |
R1/4 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-03 |
PB12-03 |
12 |
R3/8 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-04 |
PB12-04 |
12 |
R1/2 |
11 |
41 |
29.5 |
21 |
5 |
|
|
PB14-03 |
16 |
R3/8 |
11 |
46.3 |
34.5 |
24 |
4 |
|
|
PB14-04 |
16 |
R1/2 |
12 |
47.3 |
34.5 |
27 |
4 |
|
Име/Тип |
Описание на структурата на интерфейса |
|
Run Tee (PD) |
Основният въздушен поток е прав, а клоните се извеждат вертикално |
|
Клон Tee (PB) |
Два интерфейса са свързани под прав ъгъл, един на клона на "T" |
|
Равен тий |
Три порта със същия размер |
