Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:

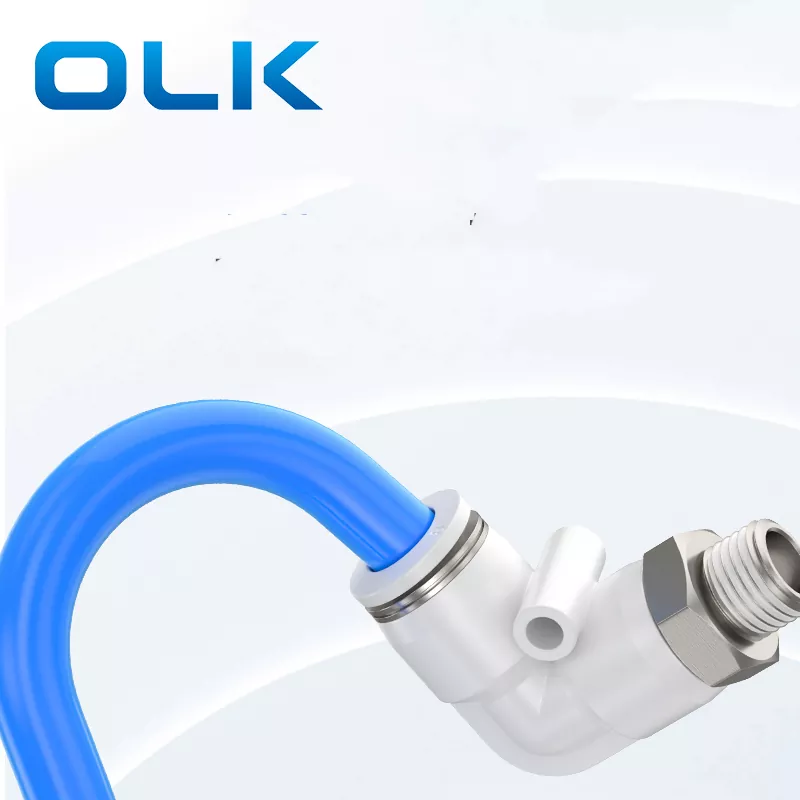

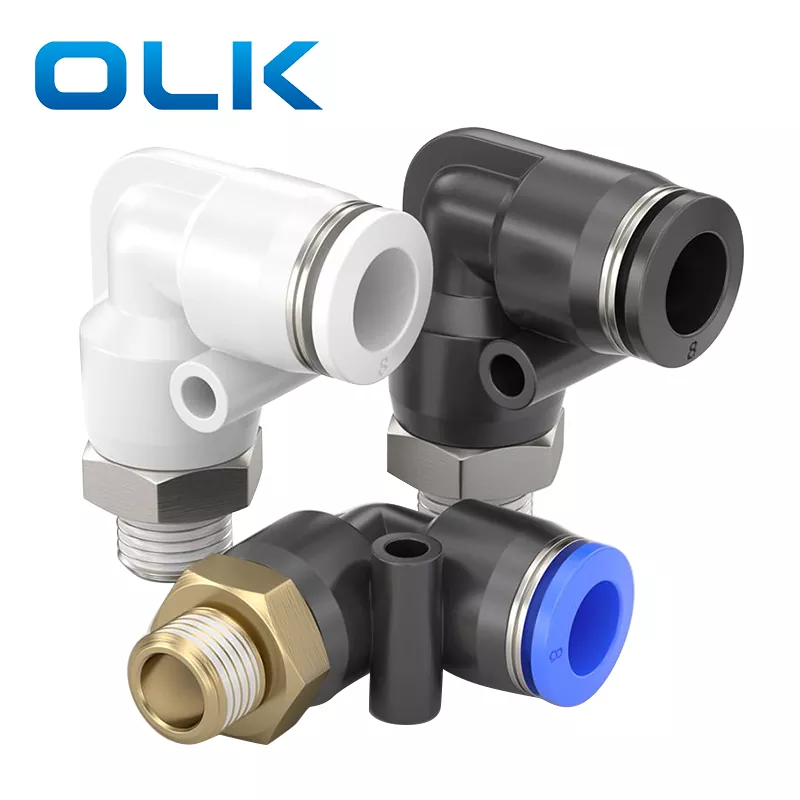

Black,White,BluePL мъжки колянов тръбен фитинг е 90-градусов колянов конектор, идеален за използване в затворени пространства или където се изисква пренасочване на тръбите.
Характеристики на продукта: Компактна структура, подходяща за малки пространства; Дизайн на управление под прав ъгъл, удобен за трахеално окабеляване
|
Код за поръчка |
|||
|
PL |
8 |
-- |
01 |
|
Модел |
Размер на тръбата (метричен) |
|
Тип резба (права тръбна резба 55°) |
|
|
4:4 мм |
|
01:G1/8 |
|
|
6:6 мм |
|
02:G1/4 |
|
|
8:8 мм |
|
03:G3/8 |
|
|
10:10 мм |
|
04:G1/2 |
|
|
12:12 мм |
|
|
|
|
14:14 мм |
|
|
|
|
16:16 мм |
|
|
|
течност |
Въздух/вода (условно)/вакуум |
|
Работно налягане |
0-1.0Mpa |
|
Вакуумно налягане |
-100Kpa (10 Torr) |
|
Работна температура |
-10-60 ℃ |
|
Материал |
НАЙЛОН(PA),Полиуретан(PU) |
|

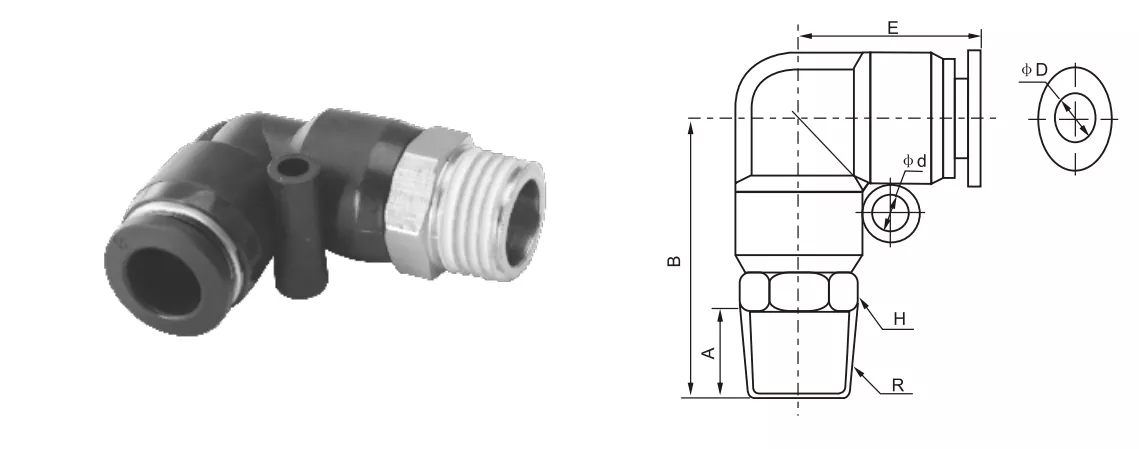

Инчов тръбен фитинг |
Фитинг за метрична тръба |
φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Име/вид |
Описание на структурата на интерфейса |
|
PC Лакът |
Съединението на тръбата е огънато под ъгъл 90°, а другият край е с вътрешна резба |
|
PL Лакът |
Единият край е вкаран, а другият има външна резба от 90° |
|
PV Лакът |
Двата края са тип вмъкване на тръба, с 90° огъване |
От какъв материал е направен PL конекторът?
мед
Какви са имената на частите за съединителни тръбни фитинги?

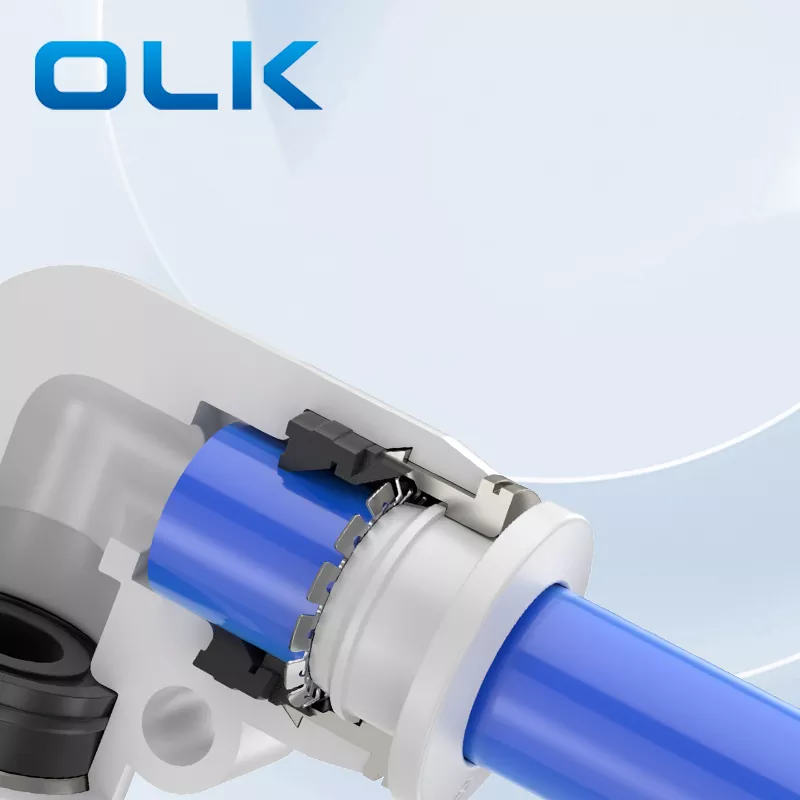

Вътрешна структура на монтиране на бърза свързваща тръба: Освобождаване, комплект карти от цинкова сплав, пружина на заключваща скоба, заключваща втулка, уплътнителен пръстен на закопчалката, високоякостна пластмаса
Какъв тип PL нишка е това?
Това е метрична резба, M представлява.
Какво означава „Коляно“ при пневматичен монтаж?
Коляно: пневматично приспособление, което позволява на тръбата да променя посоката, обикновено под ъгъл от 90 градуса.
