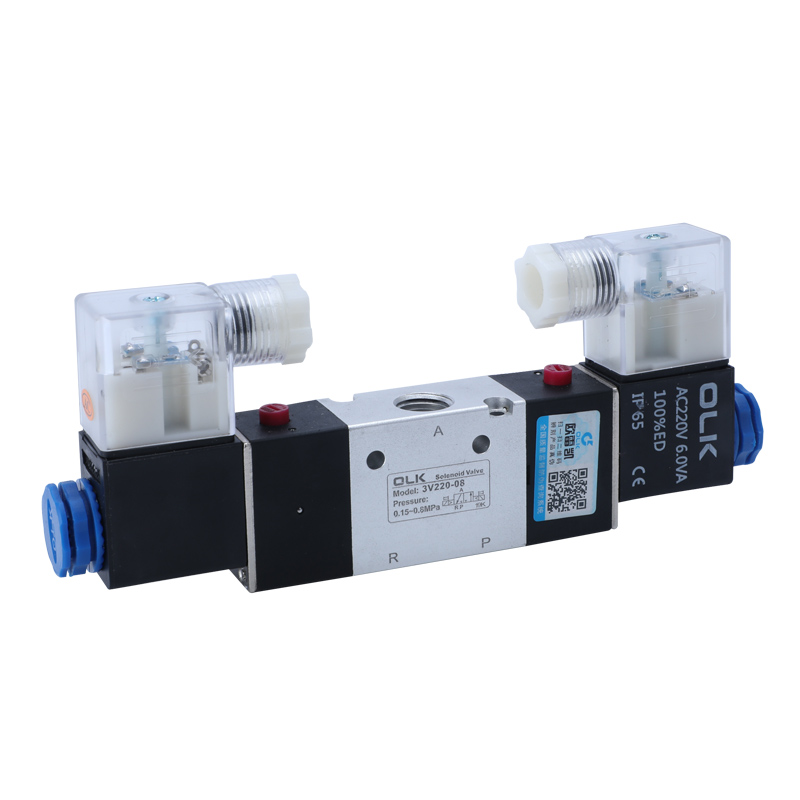

3-пътният електромагнитен клапан от серия Ouleikai (OLK) 3V принадлежи към категорията на пилотно управляваните електромагнитни насочващи клапани, отличаващ се с бърза скорост на реакция и надеждна работа, подходящ за управление на еднодействащи цилиндри. Корпусът на вентила е изработен от устойчива на корозия и висока температура алуминиева сплав, което го прави подходящ за използване в различни тежки среди.
Може да се съпостави със сценарии за промишлена автоматизация, като управление на течности и преобразуване на различни автоматизирани производствени линии, пневматично оборудване, медицински устройства и др.
СИМВОЛ:
Код за поръчка
3V
1
10
6
НЕ
A
Модел
Код
Тип клапан
размер на порта
Тип действие
Напрежение
Не: тип Din
3V: 2 позиция 3 пътен електромагнитен вентил
Серия 1:100
10: еднодействащ електромагнитен клапан 3/2 път
M5:M5
НЕ: нормално затворен
AC220V
L : Тип линия
2:200 серия
20: електромагнитен клапан с двойно действие 3/2 пътен
06:G1/8
НЕ: нормално отворен
AC110V
3:300 серия
08:G1/4
AC24V
4:400 серия
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Директно действаща конфигурация, реагиращо превключване;
2. Налични опции за нормално затворен и нормално отворен тип;
3. Коаксиална спирателна структура, отлично уплътняване, голям дебит;
4. Няма нужда от смазване с масло;
5. Оборудван с ръчно устройство за лесна инсталация и отстраняване на грешки;
6. Множество стандартни степени на напрежение са налични за избор.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Пилотен тип |
|
брой позиции |
Двупозиционен трипосочен |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0,15~0,8(21~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Материал на тялото |
алуминиева сплав |
|
Стандартно напрежение |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Използвайте диапазон на напрежението |
AC:±15% DC:±10% |
|
ниво на защита |
IP65 (DIN40050) |
|
степен на топлоустойчивост |
клас Б |
|
Тип връзка |
Тип гнездо DIN, тип изход |
|
Време на възбуждане |
0,05 секунди или по-малко |
|
модел |
Диаметър на порта |
Работна температура °C |
MAX работна честота |
Площ на напречното сечение на потока mm² (CV стойност) |
консумация на енергия |
|
3V110-M5 |
M5 |
-20~70 |
5 пъти/секунда |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20~70 |
5 пъти/секунда |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20~70 |
5 пъти/секунда |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-20~70 |
5 пъти/секунда |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Всмукателен=изход=G1/8 |
-20~70 |
5 пъти/секунда |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Всмукателен=изход=G1/8 |
-20~70 |
5 пъти/секунда |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V210-08 |
Всмукателен=изход=G1/4 |
-20~70 |
5 пъти/секунда |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V220-08 |
Всмукателен=изход=G1/4 |
-20~70 |
5 пъти/секунда |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Всмукателен=изход=G1/4 |
-20~70 |
5 пъти/секунда |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Всмукателен=изход=G1/4 |
-20~70 |
5 пъти/секунда |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Всмукателен=изход=G3/8 |
-20~70 |
5 пъти/секунда |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Всмукателен=изход=G3/8 |
-20~70 |
5 пъти/секунда |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Всмукателен=изход=G1/2 |
-5~60 |
3 пъти/секунда |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Всмукателен=изход=G1/2 |
-5~60 |
3 пъти/секунда |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
