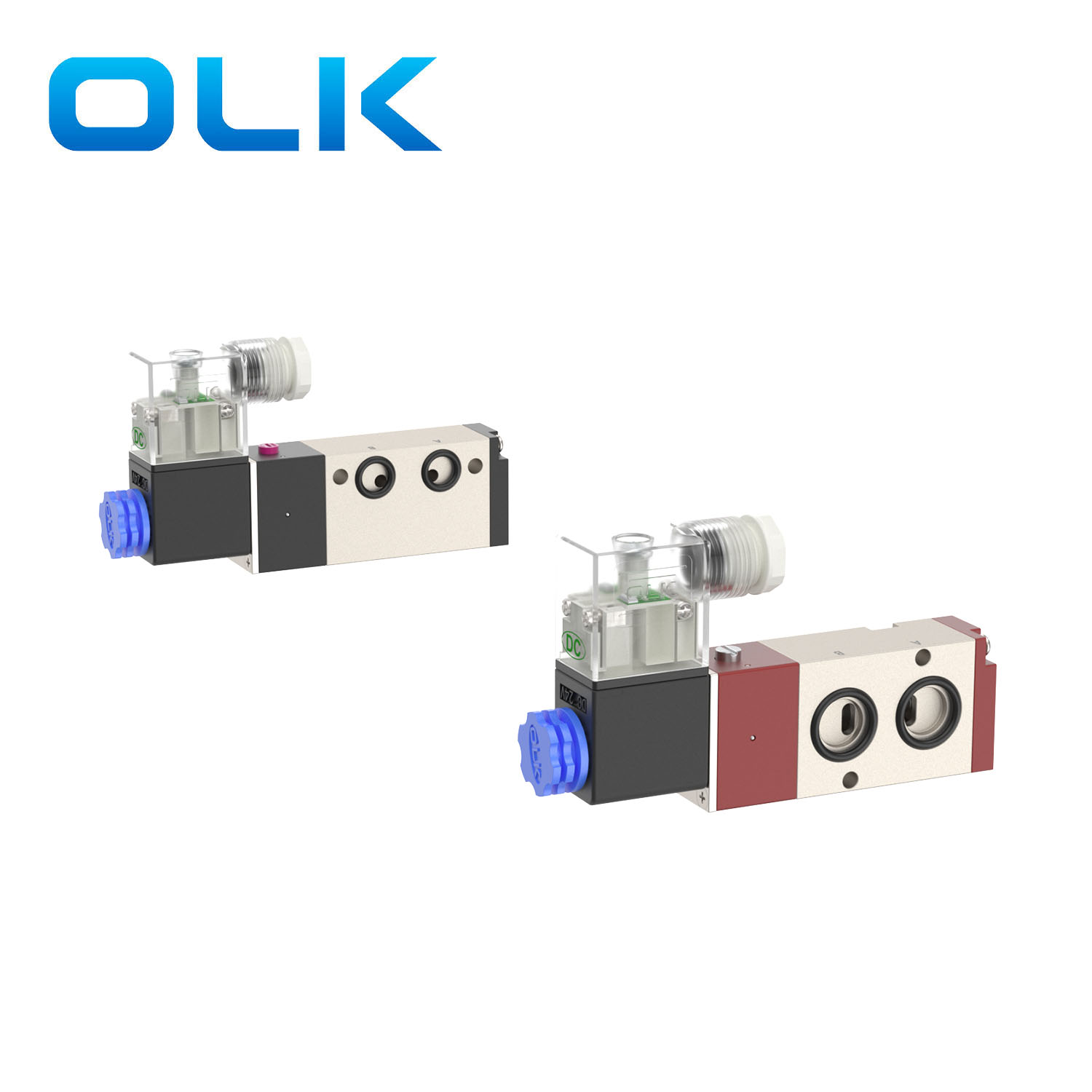

Серията Ouleikai (OLK) 4M от двупозиционни петпътни електромагнитни насочващи клапани за директна продажба използва управление с пилотно управление, характеризиращо се с бърза скорост на реакция и надеждна работа, подходящо за управление на двойнодействащи цилиндри. Бобината се предлага с логото ED, което позволява непрекъснато захранване за продължителни периоди. Двуглавият двупозиционен електромагнитен вентил има функция за памет. Удебеленото тяло на клапана претърпява твърдо окисляване, за да се повиши твърдостта на повърхността. Преди употреба, моля, проверете вентила и тръбопровода, за да се уверите, че са непокътнати и без течове, за да избегнете повлияване на нормалната работа на клапана.
Електромагнитният насочващ клапан от серията 4M е вариант на 4V електромагнитен вентил със същия функционален принцип като 4V. Въз основа на различни изисквания за монтаж, вентилът от серията 4M е модифицирал някои размери на интерфейса и монтажните отвори. Компанията Ouleikai (OLK) предлага разнообразие от спецификации и модели, за да отговори на различните нужди на клиентите, предоставяйки персонализирани услуги.

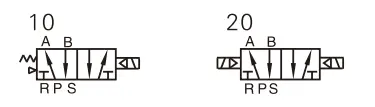

СИМВОЛ:
| Одеринг код |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M:2 позиция 5 пътен електромагнитен клапан (NAMRU) |
КОД | Тип клапан |
РАЗМЕР НА ПРИСТАНИЩЕТО |
Напрежение |
Метод на окабеляване |
|
|
1:100 СЕРИИ |
10: управление на единичен електромагнитен клапан 5/2 |
M5:M5 | A: AC220V | Празно: ВАШИТЕ |
|
|
2:200 СЕРИИ |
20: управление на двоен електромагнитен клапан 5/2 |
06:G1/8 | B: DC24V | Л: Линия |
|
|
3:300 СЕРИИ |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F:DC12V |
|
Характеристики на продукта:
1. Вътрешно управлявана от пилот структура.
2. Структура от бутален тип, която се отличава с отлично уплътняване и отзивчива реакция.

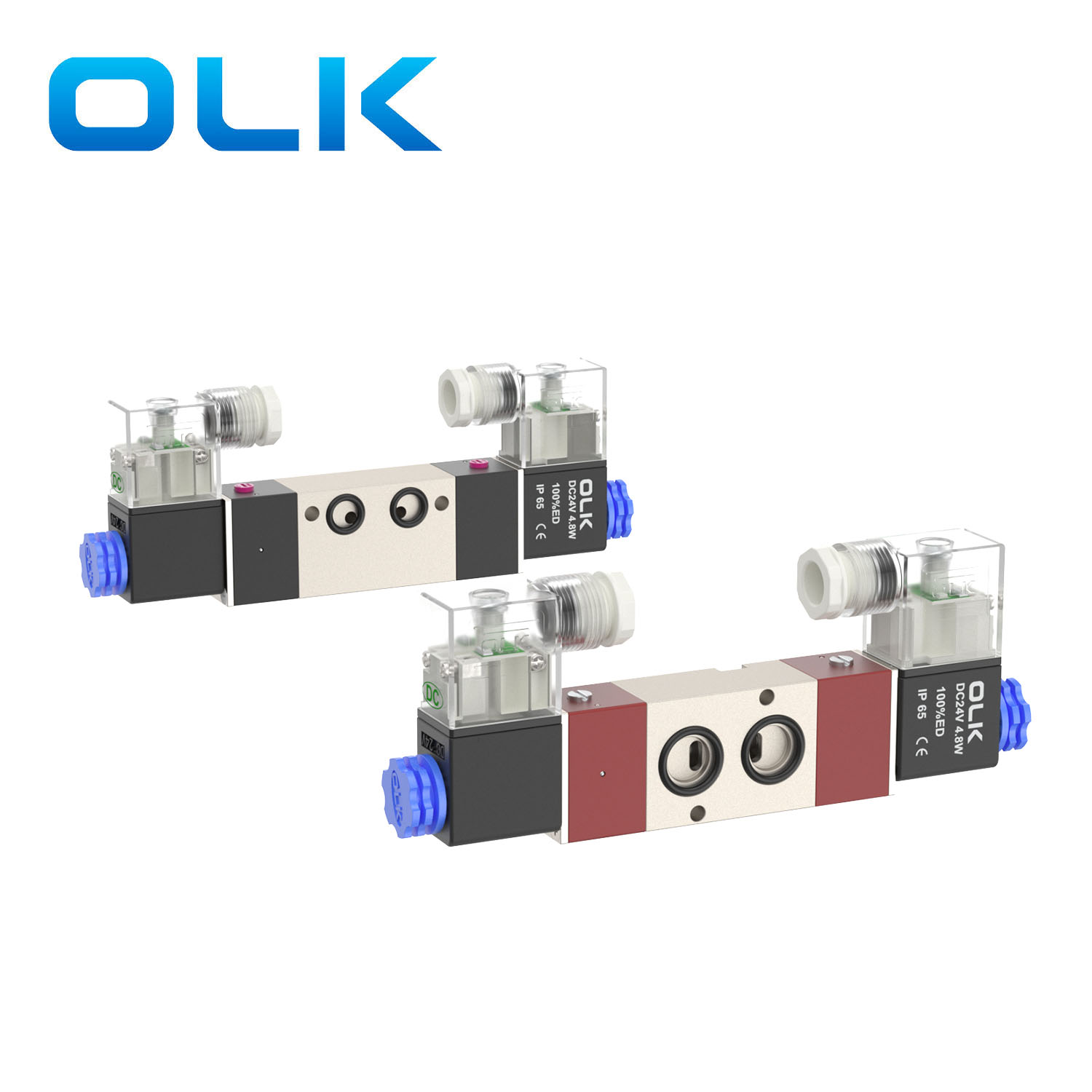

3. Двуглав електромагнитен вентил с две позиции и функция за памет.
4. Двуглав електромагнитен вентил с две позиции и функция за памет.
5. Вътрешни отвори, обработени със специални техники, което води до минимално съпротивление на триене, ниско начално въздушно налягане и удължен живот.
6. Работа без смазване.
7. Монтаж на странична плоча, позволяваща директна връзка със задействащите компоненти.
8. Оборудван с ръчно устройство за удобна инсталация и отстраняване на грешки.
9. Различни стандартни нива на напрежение, налични за избор.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Пилотен тип |
|
брой позиции |
2 позиция 5 начин |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0,15~0,8(21~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Материал на тялото |
алуминиева сплав |
|
Стандартно напрежение |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Използвайте диапазон на напрежението |
AC:±15% DC:±10% |
|
консумация на енергия |
AC: 6VA DC: 4,8W |
|
ниво на защита |
IP65 (DIN40050) |
|
степен на топлоустойчивост |
клас Б |
|
Тип връзка |
Тип гнездо DIN, тип изход |
|
Време на възбуждане |
0,05 секунди или по-малко |
|
модел |
Диаметър на порта |
MAX работна честота |
Площ на напречното сечение на потока mm² (CV стойност) |
|
4M210-06 |
Всмукване=G1/8 |
5 пъти/секунда |
14,0 (0,78) |
|
4M220-06 |
Всмукване=G1/8 |
5 пъти/секунда |
14,0 (0,78) |
|
4M210-08 |
Всмукване = G1/4 Изпускане = G1/8 |
5 пъти/секунда |
16,0 (0,89) |
|
4M220-08 |
Всмукване = G1/4 Изпускане = G1/8 |
5 пъти/секунда |
16,0 (0,89) |
|
4M310-08 |
Всмукване=G3/8 Изпускане=G1/4 |
4/сек |
25,0 (1,40) |
|
4M320-08 |
Всмукване=G3/8 Изпускане=G1/4 |
4/сек |
25,0 (1,40) |
|

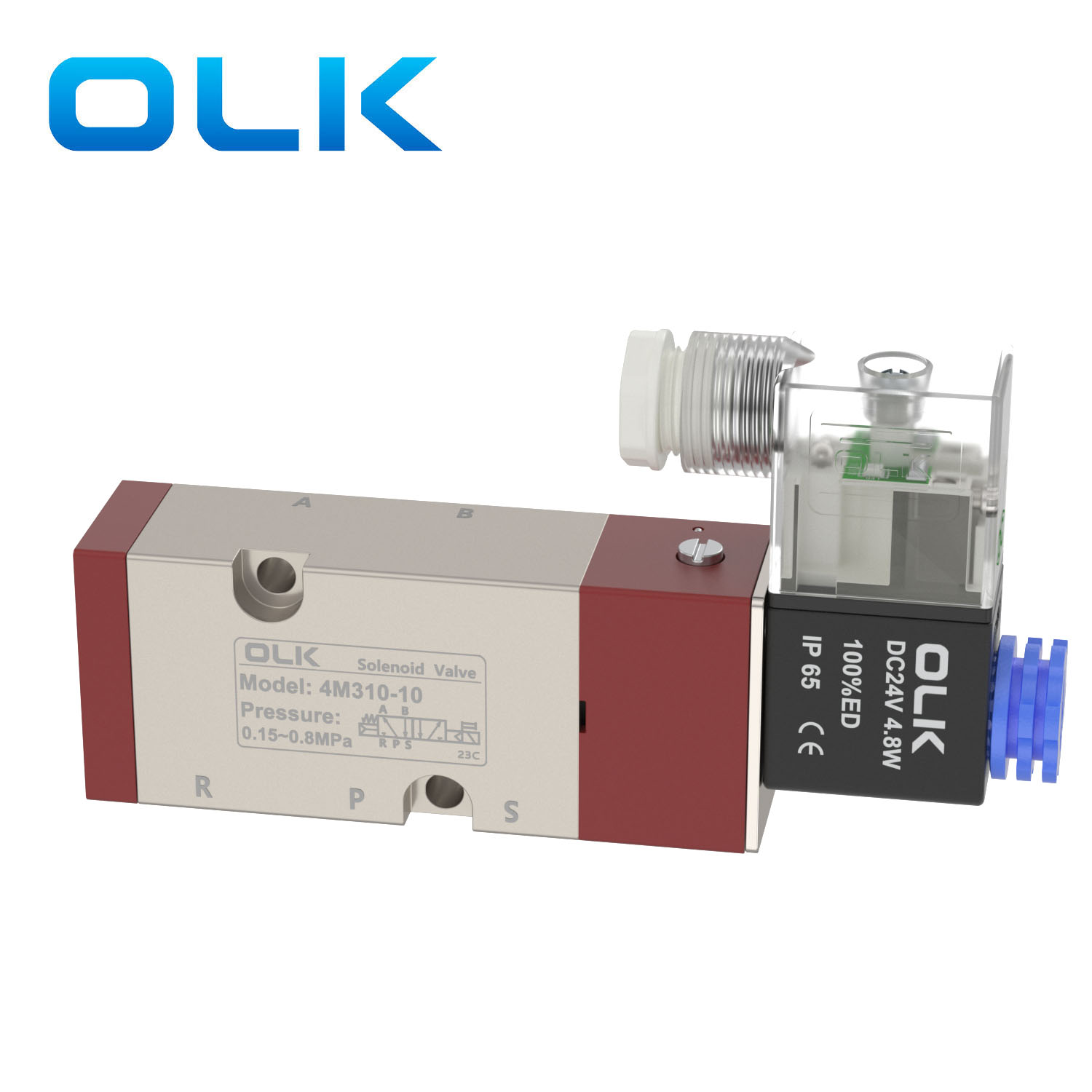

4M310-10 |
Всмукване=G1/4 |
4/сек |
30 (1,68) |
|
4M320-10 |
Всмукване=G1/4 |
4/сек |
30 (1,68) |
