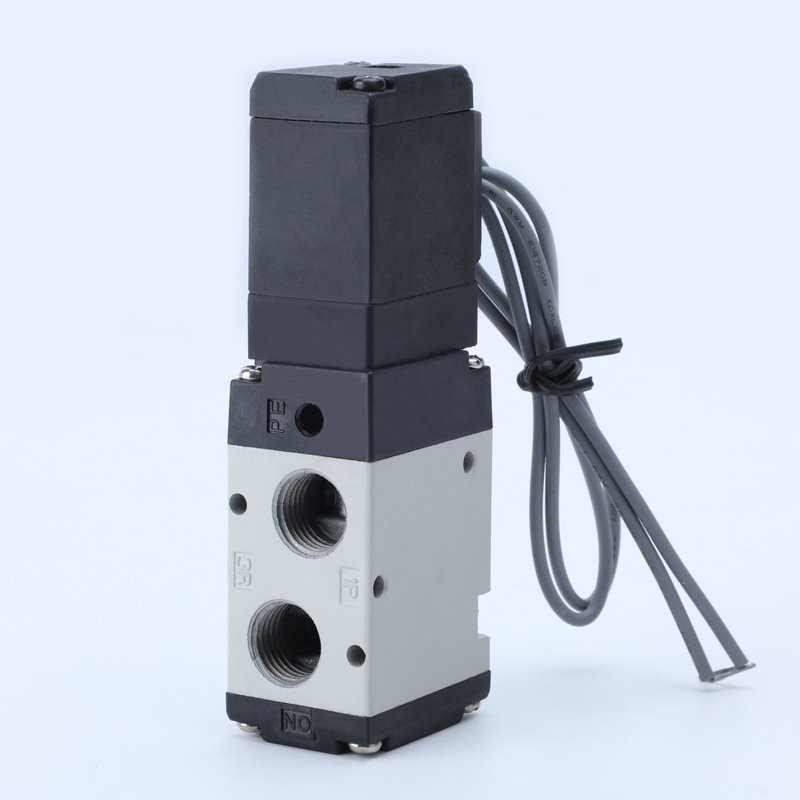

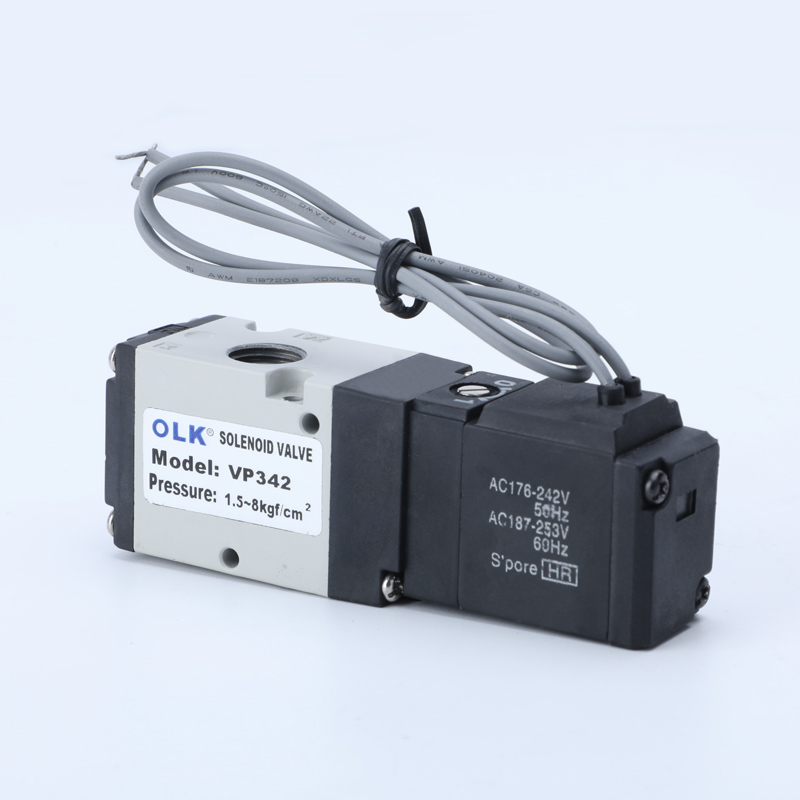

3-пътният електромагнитен клапан Ouleikai (OLK) серия VP се предлага в два типа управление: вътрешен пилот и външен пилот. Нормално отворените и нормално затворените функции могат да се превключват чрез промяна на посоката на монтаж на долния капак. Серията VP предлага множество стандартни напрежения за избор.
Забележка! Не използвайте напрежение извън определения диапазон, за да избегнете опасности за безопасността. Ако се открие необичайно пушене, изтичане или други аномалии с вентила, незабавно прекратете употребата, изключете захранването и се свържете с търговския персонал на компанията OLK, за да обсъдите следпродажбено обслужване.
СИМВОЛ:
| Код за поръчка |
||||||||||
| VP | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP СЕРИЯ | 3:3 СЕРИИ | Актьорски тип |
|
POILT РЕЖИМ | Напрежение | Метод на окабеляване |
Заключване на инструмента за отстраняване на грешки |
РАЗМЕР НА ПРИСТАНИЩЕТО |
|
|
|
|
5:5 СЕРИИ | NC/NO |
|
Празно: вътрешен пилот | A: AC220V | G:LINE |
|
02:PT1/4 | Празно: PT | A:NC |
|
|
|
|
|
R: външен пилот | B: DC24V | Е: ОТ |
|
03:PT3/8 | T:NPT | Б: НЕ |
|
|
|
|
|
|
C:AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
|
Характеристики на продукта:
1. Пилотен режим: Налични са външни или вътрешни опции.
2. Структура на глобусния клапан, която се отличава с отлично уплътняване, бърза реакция и висок дебит.
3. Работа без смазване.
4. Възможност за интегриране с монтирани в основата вентилни възли, спестявайки място за монтаж.
5. Оборудван с ръчно устройство за удобна инсталация и отстраняване на грешки.
6. Различни стандартни стойности на напрежението, налични за избор.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Пилотен тип |
|
брой позиции |
Двупозиционен трипосочен |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0,2～0,8 |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-10～50°C (незамръзнало) |
|
MAX работна честота |
5 пъти/секунда |
|
Материал на тялото |
алуминиева сплав |
|
Стандартно напрежение |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Използвайте диапазон на напрежението |
AC:±15% DC:±10% |
|
консумация на енергия |
AC: стартирайте 6VA, поддържайте 3VA, DC: 2,5W |
|
ниво на защита |
IP65 (DIN40050) |
|
степен на топлоустойчивост |
клас Б |
|
Тип връзка |
Тип гнездо DIN, тип изход |
|
Време на възбуждане |
0,05 секунди или по-малко |
|
модел |
Диаметър на порта |
|
VP342 |
Всмукателен=изход=PT1/4 |
|
VP542 |
Всмукателен=изход=PT3/8 |
