Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

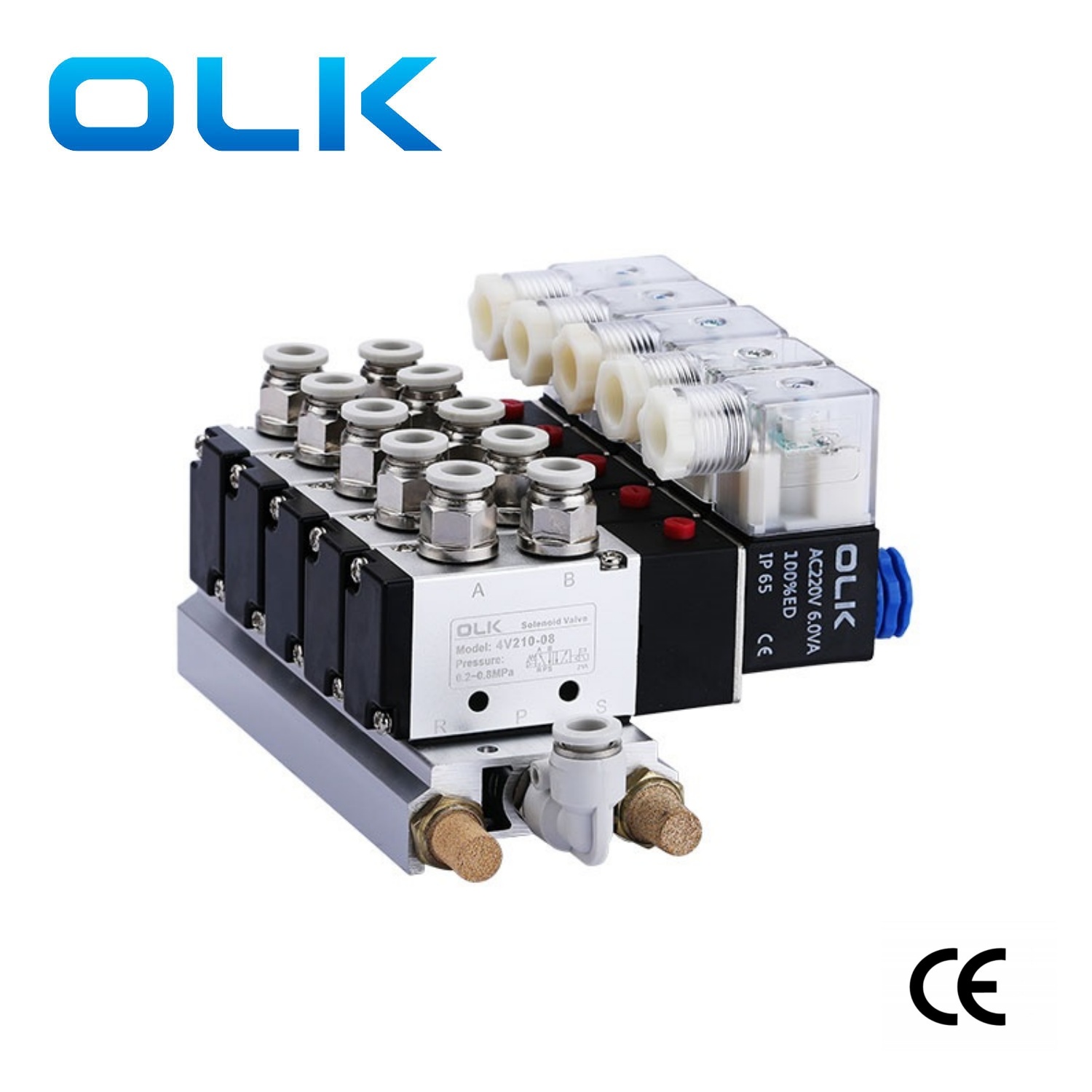

Internal Pilot Operated5-пътният електромагнитен клапан от серия 4V е насочващ клапан за течност, подходящ за въздух като работна среда.
Корпусът на 5-пътния електромагнитен клапан от серията 4V е изработен от алуминиева сплав и включва висококачествени материали, като прахоустойчиви пилотни глави клас А, уплътнителни компоненти на Mitsubishi и незамръзващо смазочно масло. Може да запази функционалността си в тежки работни среди. Този вентил е преминал стриктни тестове за съответствие с EMC и LVD и е получил CE сертификат, отговарящ на най-високите стандарти за безопасност и качество.
Продуктът приема персонализирани цветове за външен вид, което позволява на потребителите бързо да идентифицират продукта в сложни интегрирани системни среди.
Стандартните интерфейси за соленоидните вентили от серията 4V са M5, G1/8, G1/4, G3/8, G1/2, налични в интегрирани комплекти за лесен монтаж. Има множество опции за работни напрежения, в зависимост от конкретния сценарий на приложение, за да изберете подходящата мощност на напрежението.
Електромагнитните клапани от серията 4V Ouleikai (OLK) се използват широко в различни индустриални сценарии като автоматизация на опаковки, медицински машини, текстилно оборудване, осигурявайки надеждни решения за вашата производствена линия.
СИМВОЛ:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| МОДЕЛ | КОД | ТИП ВЕНТИЛ | РАЗМЕР НА ПРИСТАНИЩЕТО | НАПРЕЖЕНИЕ | Метод на окабеляване |
| 4V: 2 позиция 5 пътен/2 позиция 5 пътен електромагнитен клапан | Серия 1:100 | 10:единичен електромагнитен клапан 5/2 пътен | M5: M5X0,8 | A: AC22C | Празно: ВАШИТЕ |
|
|
2:200 серия | 20: двоен електромагнитен клапан 5/2 пътен | 06:G1/8 | B: DC24V | Аз: Линия |
|
|
3:300 серия | 30C: двоен соленоид 5/3 посока затворен център | 08:G1/4 | C:AC110V |
|
|
|
4:400 сеира | 30E: двоен соленоид 5/3 изпускателен център | 10:G3/8 | E: AC24V |
|
|
|
|
30P: двоен соленоид 5/3 център на налягането | 15:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
Характеристики на продукта:
1. Пилотен режим: налични са външни и вътрешни опции;
2.. Структура от бутален тип, отлично уплътняване, чувствителна реакция；
3. Трипозиционните електромагнитни вентили предлагат три централни функции за избор:
4. Двуглави двупозиционни електромагнитни вентили с функция за памет;
5. Вътрешни отвори, обработени със специални техники, ниско съпротивление на триене, ниско налягане при стартиране, дълъг експлоатационен живот;
6.няма нужда от смазване с масло;
7.Може да се интегрира с монтаж на клапан на основната плоча, спестявайки място за инсталиране;
8. Оборудван с ръчно устройство за лесна инсталация и отстраняване на грешки;
9. Множество стандартни нива на напрежение, налични за избор.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Пилотен тип |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0,15~0,8(21~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Материал на тялото |
алуминиева сплав |
|
Стандартно напрежение |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Използвайте диапазон на напрежението |
AC:±15% DC:±10% |
|
консумация на енергия |
AC: 3VA DC: 3W |
|
ниво на защита |
IP65 (DIN40050) |
|
степен на топлоустойчивост |
Степен Б |
|
Тип връзка |
Тип гнездо DIN, тип изход |
|
Време на възбуждане |
5 пъти/секунда |
|
модел |
Диаметър на порта |
брой позиции |
най-висока работна честота |
Ефективна площ на напречното сечение mm² (CV стойност) |
|
4V110-M5 |
Всмукателен=изход=M5 |
2 позиция 5 начин |
5 пъти/секунда |
5,5 (0,31) |
|
4V120-M5 |
Всмукателен=изход=M5 |
2 позиция 5 начин |
5 пъти/секунда |
5,5 (0,31) |
|
4V130C-M5 |
Всмукателен=изход=M5 |
Три позиционни пет начина |
3 пъти/секунда |
5,0 (0,28) |
|
4V130E-M5 |
Всмукателен=изход=M5 |
Три позиционни пет начина |
3 пъти/секунда |
5,0 (0,28) |
|
4V130P-M5 |
Всмукателен=изход=M5 |
Три позиционни пет начина |
3 пъти/секунда |
5,0 (0,28) |
|
4V110-06 |
Всмукателен=изход=G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
12,0 (0,67) |
|
4v210-06 |
Всмукателен=изход=G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
12,0 (0,67) |
|
4V130C-06 |
Всмукателен=изход=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
9,0 (0,50) |
|
4V130E-06 |
Всмукателен=изход=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
9,0 (0,50) |
|
4V130P-06 |
Всмукателен=изход=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
9,0 (0,50) |
|
4v210-06 |
Всмукателен=изход=G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
14,0 (0,78) |
|
4v220-06 |
Всмукателен=изход=G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
14,0 (0,78) |
|
4v230C-06 |
Всмукателен=изход=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4v230E-06 |
Всмукателен=изход=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4v230P-06 |
Всмукателен=изход=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4v210-08 |
Вход=Изход=G1/4 Изпускател=G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
16,0 (0,89) |
|
4v220-08 |
Вход=Изход=G1/4 Изпускател=G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
16,0 (0,89) |
|
4v230C-08 |
Вход=Изход=G1/4 Изпускател=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4v230E-08 |
Вход=Изход=G1/4 Изпускател=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4v230P-08 |
Вход=Изход=G1/4 Изпускател=G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4V310-08 |
Всмукателен=изход=G1/4 |
2 позиция 5 начин |
4/сек |
25,0 (1,40) |
|
4V320-08 |
Всмукателен=изход=G1/4 |
2 позиция 5 начин |
4/сек |
25,0 (1,40) |
|
4V330C-08 |
Вход=Изход=G3/8 Изпускател=G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4V330E-08 |
Вход=Изход=G3/8 Изпускател=G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4V330P-08 |
Вход=Изход=G3/8 Изпускател=G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4V310-10 |
Всмукателен=изход=G1/4 |
2 позиция 5 начин |
4/сек |
30 (1,68) |
|
4V320-10 |
Всмукателен=изход=G1/4 |
2 позиция 5 начин |
4/сек |
30 (1,68) |
|
4V330C-10 |
Вход=Изход=G3/8 Изпускател=G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4V330E-10 |
Вход=Изход=G3/8 Изпускател=G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4V330P-10 |
Вход=Изход=G3/8 Изпускател=G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4V410-15 |
Всмукателен=изход=G1/2 |
2 позиция 5 начин |
3 пъти/секунда |
50,0 (2,79) |
|
4V420-15 |
Всмукателен=изход=G1/2 |
2 позиция 5 начин |
3 пъти/секунда |
50,0 (2,79) |
|
4V430C-15 |
Всмукателен=изход=G1/2 |
Три позиционни пет начина |
3 пъти/секунда |
30 (1,68) |
|
4V430E-15 |
Всмукателен=изход=G1/2 |
Три позиционни пет начина |
3 пъти/секунда |
30 (1,68) |
|
4V430P-15 |
Всмукателен=изход=G1/2 |
Три позиционни пет начина |
3 пъти/секунда |
30 (1,68) |
MTI:మినీ సిలిండర్(సింగిల్ యాక్టింగ్-పుల్)
1. Колко висока е честотата на 5-пътния соленоиден клапан от серия 4V?
Максимална честота на действие 5 пъти/секунда.
2. Може ли 5-пътният електромагнитен клапан от серията 4V да бъде включен дълго време?
ДА, нашата бобина е 100% ED.
3. Как да подобрим живота на 4V електромагнитни вентили?
Предложен сепаратор масло-вода за филтриране на влага и примеси във въздуха
4. Електромагнитната бобина ще блокира ли въздушния маркуч или свързващия интерфейс?
Няма да се случи, защото намотката може да се регулира чрез отвиване на гайката на намотката
5. Разликата между напрежение AC и DC?
DC е постоянен ток, AC е променлив ток. Обикновено битовото електричество е AC220V
| Свързани аксесоари за соленоидни вентили от серия 4V200: Фитинги и колектори |
||||
 |
|
|
 |
|
|
|

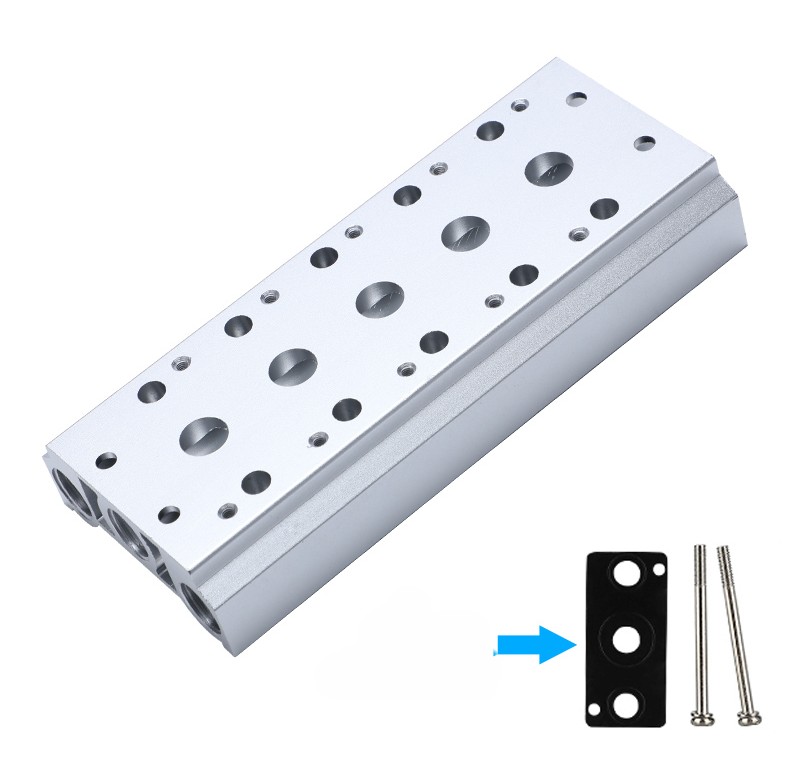

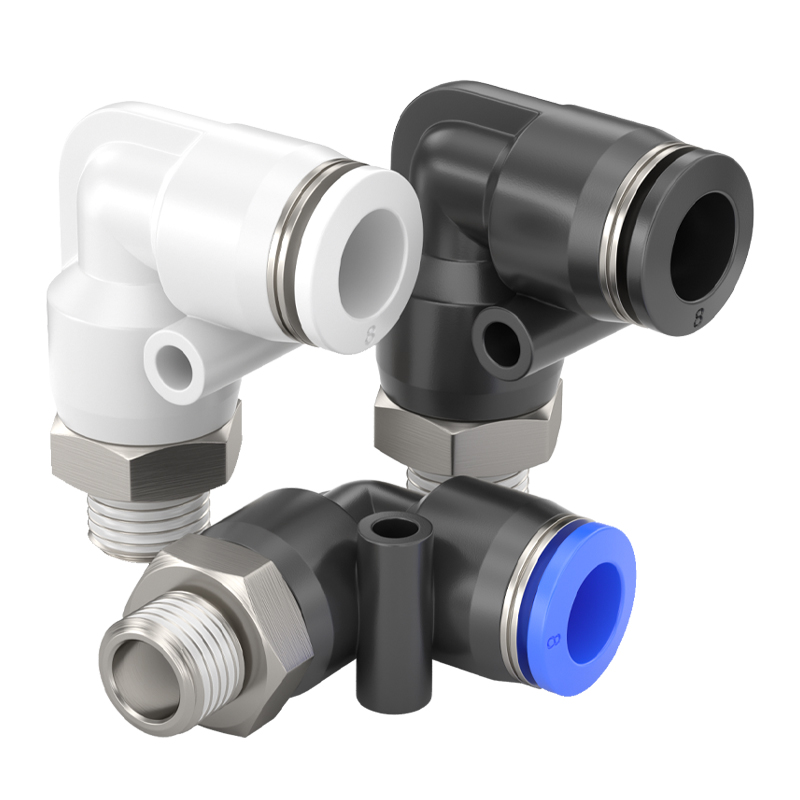

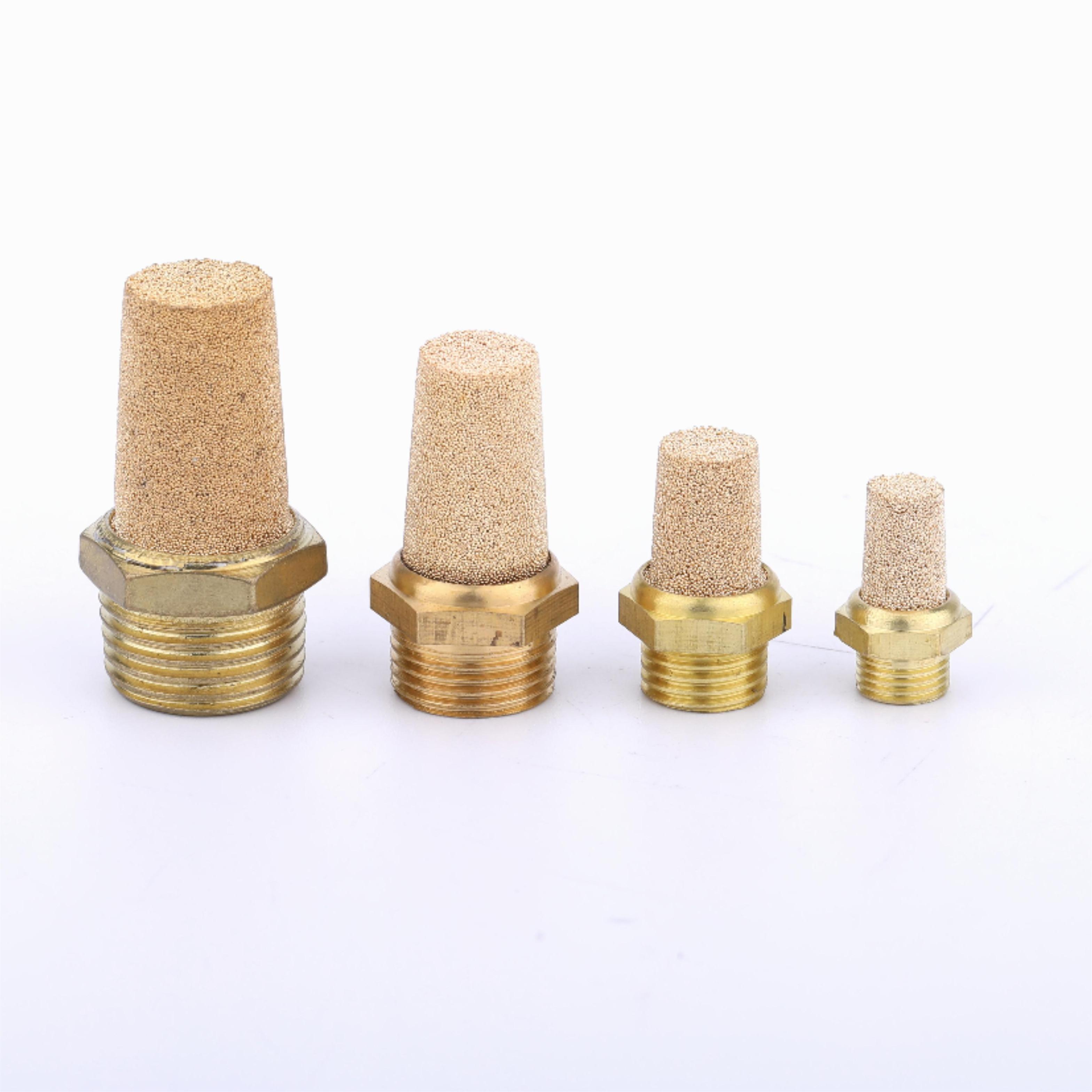

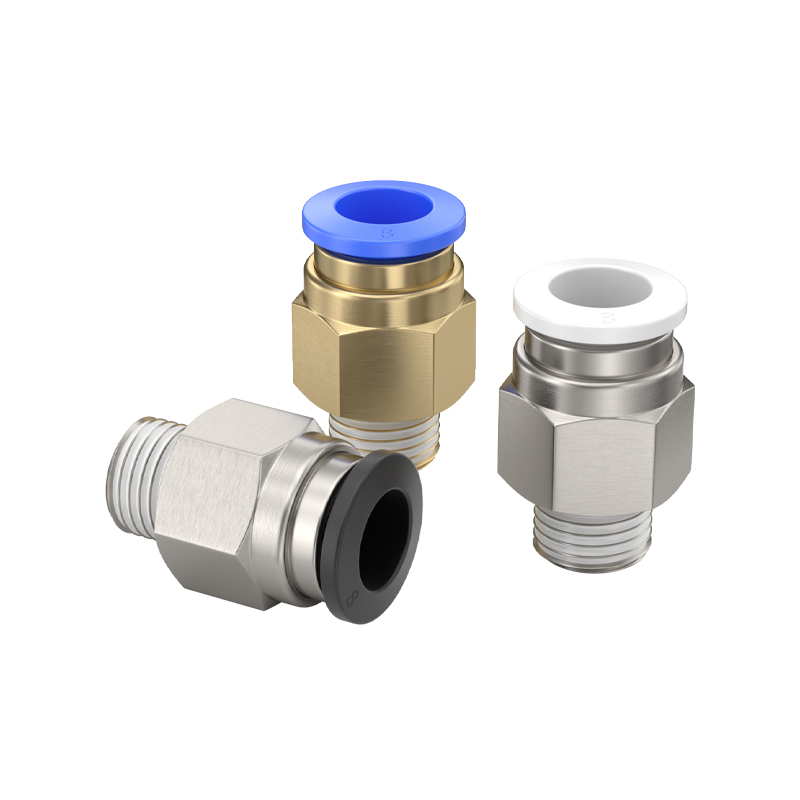

PC монтаж | PL монтаж | Колектор от серия 4V200 | заглушител тип кула |
