Нашият механичен клапан за управление на бутоните позволява прецизен контрол върху скоростта на потока на течността, което го прави идеален избор за приложения, които изискват прецизно управление на течността. Клапанът разполага с механично управление на бутоните, който предлага надежден и лесен за използване интерфейс за регулиране на дебита на течността.
Механичният режисьорски клапан е вид клапан, който не се нуждае от електрически сигнал. Но той разчита на механична сила за контрол на макарата. Според режима на експлоатационно действие, той може да бъде класифициран в основен тип, тип директно действие, тип ролка, тип страничен ролка, тип ролка на лоста, регулируем тип пръчка, регулируем тип ролка на лоста и чрез тип. Обикновено се прилага при непрекъснати операции, високо автоматизирано оборудване и ограничаване на действията на машините за производствена линия.
|
Символ |
Тип на клапана |
Метод на работа |
Характеристики |
Приложение |
OLK Механичен модел на клапана |
|
|

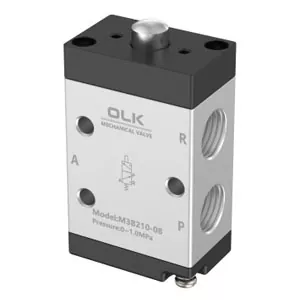

Механичен клапан с основен тип |
Нулирайте ядрото на клапана, когато няма външна сила; Когато натискането |
Проста операция, натиснете за превключване, освобождаване до нулиране |
Обикновено се използва за вникване в оборудване, ръчно управление и прост лимитен превключвател |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

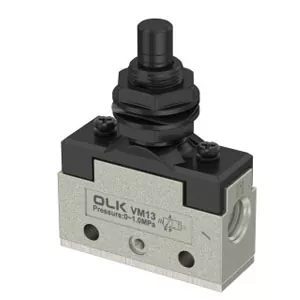

Прав типичен клапан на буталото |
Директна сила на макарата |
Не може да издържи висока аксиална сила |
· Задейства се, когато детайлът падне отгоре надолу.
· Вертикалният механизъм за повдигане открива крайното положение. · Откриване на горната граница. |
VM130-01-05, VM132-M5-05 |
|
|

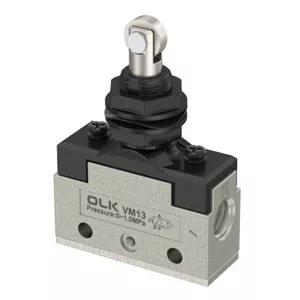

Ролпландермеханична клапа |
В горната част на буталния прът на клапана се добавя валяк. Осъществяването на блок за сблъсък контакт тангенциално по протежение на ролката, а след това ролката предава силата на буталния прът |
Вентил на ролливия лост с регулируем ъгъл на спусъка и силна адаптивност на ролката. Редуцира сила на макарата, удължава живота на клапана, по -надеждна |
Обикновено се използва за транспортираща линия, автоматично инструменти, откриване на цилиндър и ограничаване на контрола. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Превключване на клапана тип лост |
Издърпайте Thetoggle Leverleft и надясно на ръка, за да превключите основата на клапана между две позиции, така че да реализирате ON-OFF/Reversing |
Превключете дизайна на лоста за често превключване |
Пневматично приспособление за инструменти, малко производствено оборудване, етап на експлоатация на оборудване, за ръчно превключване на цилиндъра |
CM3Y-06, VM130-01-08 |
|
|

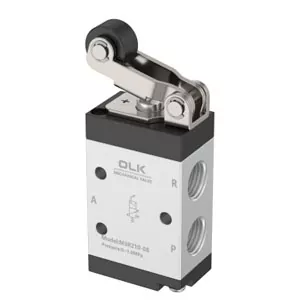

Механичен клапан на ролковия лост |
Използвайте лоста, за да увеличите низходящото налягане на буталния прът |
Двупосочен спусък: Ролката е разположена в горната част на тялото на клапана, а механичното движение от двете страни може да задейства клапана. Подходящ за повторно постъпване на движение: Особено подходящ за линейна плъзгаща се маса и двата края на натискащия прът за задействане на сигнали по време на реципрочно движение. |
Ограничение на пътуването на производствената линия, автоматично възстановяване на откриване и механична връзка. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, Mov321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412 S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

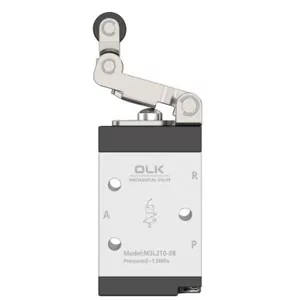

Еднопосочен механичен клапан от ролков лост |
Когато механичният сблъсък се движи напред, ядрото на клапана се натиска надолу. Блокът на сблъсъка преминава през ролката, а ядрото на клапана се връща от пружинната сила. Когато блокът на сблъсък се върне, тъй като малкият лост в главата може да бъде огънат, ядрото на клапана не се движи, когато ролката се върне и клапанът не се обръща. |
Изходният импулсен сигнал на изхода на клапана се използва за елиминиране на сигнала на препятствия в контура, за да се опрости контура |
· Аранжименти за ограничаване на посоката на движение, напр. позволявайки на детайла да натисне спусъка само в една посока.
· Автоматична система за хранене За предотвратяване на задействане в случай на обратното движение.
· Места за контрол на безопасността за намаляване на риска от неправилно закрепване. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, s 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK е китайски пневматичен производител с най -широк спектър от механични клапани и големи запаси за бърза доставка. С 22 години технически опит, OLK Team предоставя OEM/ODM услуга. Можем да персонализираме телата на клапаните, да предлагаме различни опции за бутони и да добавим UV лазерно маркиране на лого за по -рафинирана марка.
· Когато се използва механичен клапан, контактната повърхност на блока на сблъсък и валякът има ъгъл на наклона 30 ° или 45 °. Максималната скорост на блока на сблъсък е различна за различните работни механизми, които трябва да се наблюдават.
· Времето за блока на цилиндъра за натискане на механичния клапан трябва да надвишава времето за превключване на механичния клапан, така че скоростта на цилиндъра не може да бъде твърде бърза; Ако е твърде бърз, дължината на блока на сблъсък трябва да се увеличи.
· Не използвайте механични клапани като спирки.
