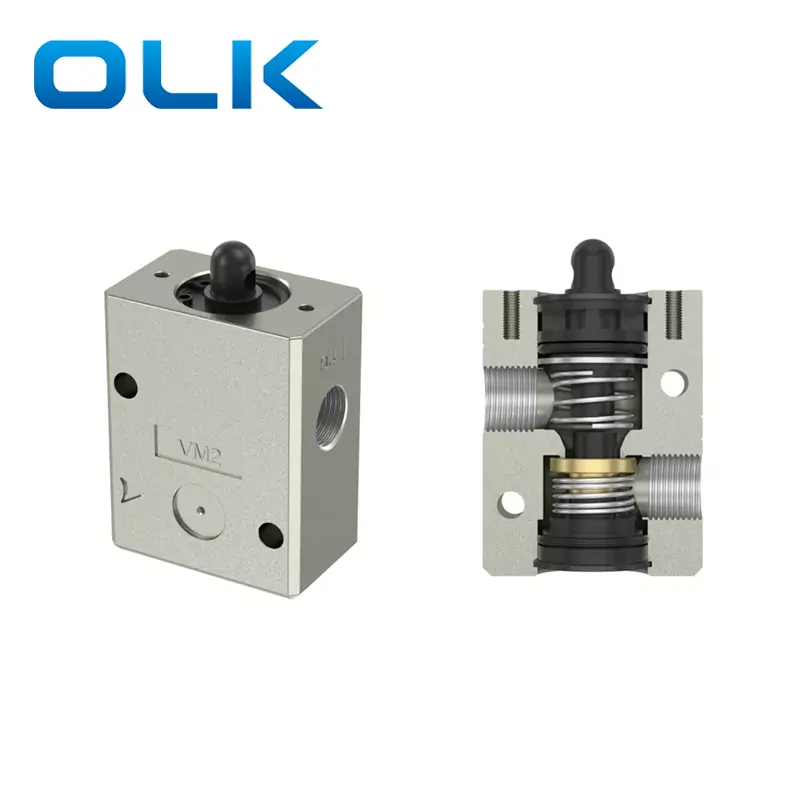

OULEIKAI (OLK) VM230 Series SMC-тип Механични бутонни клапани се предлагат в два функционални типа: SMC Тип Механични бутонни клапани 3 път странични пренасяни. Входните и изходните портове на серията VM230 се предлагат отдолу. Размерите на резбата за портовете RC1/4.

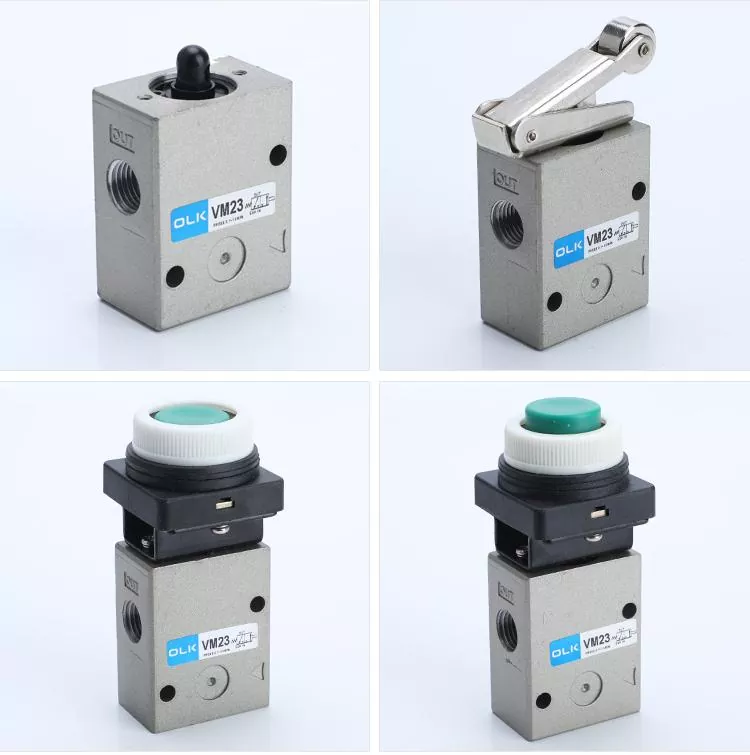

-Основен (VM230-02-00)
-Ролка (VM230-02-01)

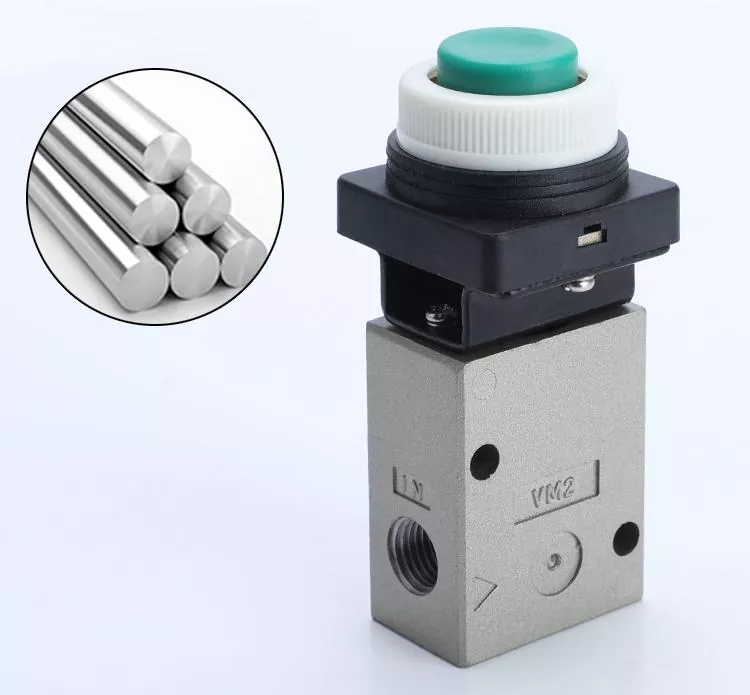

-Бутон с гъби (VM230-02-30)
-Удължен бутон на глав (VM230-02-32)
-Плосък бутон за глава (VM230-02-33)
-Бутон за аварийно спиране (VM230-02-37)
-копче (VM230-02-34)
Символ:
Бутоните се предлагат в четири цвята: червено, зелено, черно и жълто.
|
Код за поръчка |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Модел: VM2 серия |
Брой портове |
Посока на тръбопровода и височината на буталото |
|
Размер на порта: |
|
Тип задвижване |
|
Суфикс за задвижване |
|
|
2: 2 ПОРТ |
0: Странично пренасяне/дълъг |
|
02: PT1/4 |
|
00: Основен |
|
S: Твърда стоманена ролка |
|
|
3: 3port |
1: Странична пренасяна /къса |
|
|
|
01: Ролерен лост |
|
R: Червен бутон |
|
|
|
2: Отнесено/дълго |
|
|
|
30: бутон (гъба) |
|
Б: Черен бутон |
|
|
|
3: Отдадено/късо отдолу |
|
|
|
32: бутон (разширен) |
|
G: Зелен бутон |
|
|
|
|
|
|
|
33: бутон (Flush) |
|
Y: Жълт бутон |
|
|
|
|
|
|
|
34: Избор на Twist (2 позиция) |
|
|
|
|
|
|
|
|
|
37: Избор на ключ （Спиране на спешни случаи） |
|
|
|
|
VM100 |
VM200 |
|
работеща среда |
Въздух/инертен газ |
Въздух/инертен газ |
|
Действие |
Директно действие на външно управление |
Директно действие на външно управление |
|
Диаметър на порта |
Страна: G1/8 отдолу: M5x0.8 |
PT1/4 |
|
Брой позиции |
2 позиция3 начин |
2 позиция3 начин |
|
смазване |
ненужно |
ненужно |
|
Работен диапазон на налягането MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
Работна температура ° C. |
-5∼60 |
-5∼60 |
|
Телесен материал |
Алуминиева сплав |
Алуминиева сплав |
|
Ефективна площ на напречно сечение （CV) |
2,5 mm² （0,14） |
19 mm² （1,0） |
