AIRTAC TYPE M5 серия 5/2 пътен механичен бутонен клапан, произведен от OLK pneumatic company. M5 механичен клапан е конструкция с плъзгаща се колона. Изпускателните отвори, разположени на тялото на клапана. M5 бутонен клапан ще улесни инсталирането на ауспуха, за да намали шума и замърсяването 5-пътен контролен вентил с механичен бутон M5, докато M5-210 предлага интерфейсни резби G1/8 и G1/4.
символ:
Код за поръчка
M5
PM
210
06
R
Тип бутон
Код
РАЗМЕР НА ПОРТ
Цвят на бутона
Тип M5:M
B: Основен тип (M5B)
110:110 серия единично управление
100:06:G/18
PL: ЧЕРВЕНО
C: Тип дълга дръжка (M5C)
210:210 серия единично управление
200:06:G1/8
PP/PF/PM/HS: ЧЕРВЕН, ЗЕЛЕН, ЧЕРЕН
D: Тип къса дръжка (M5D)
200:08G1/4
R: Тип ролков лост (M5R)
L: Еднопосочен тип ролков лост (M5L)
Y: Тип кобилица (M5Y)
PM: Тип бутон с глава на гъба (M5PM)
PP: Тип бутон с повдигната глава (M5PP)
PF: Тип бутон с плоска глава (M5PF)
PL: Тип бутон за аварийно спиране при удар (M5PL)
HS: Тип селектор (M5HS)

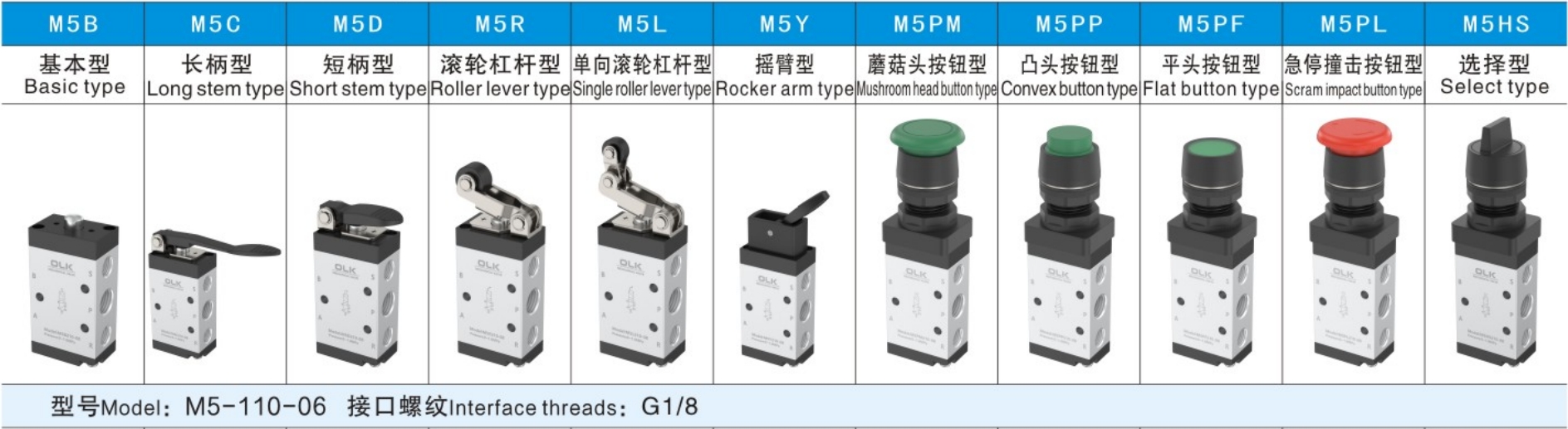

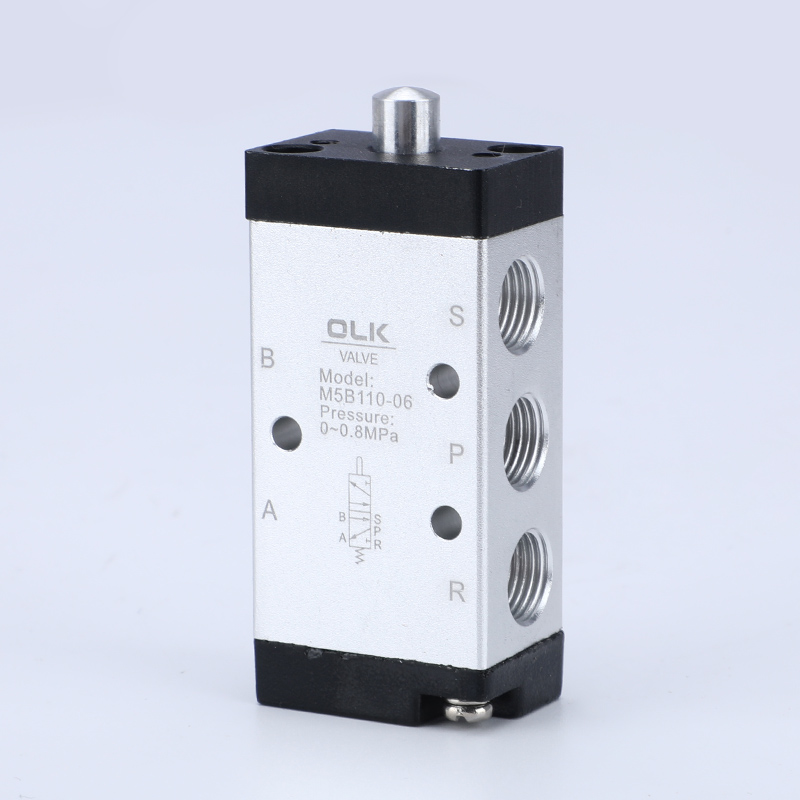

- Основен тип (M5B)

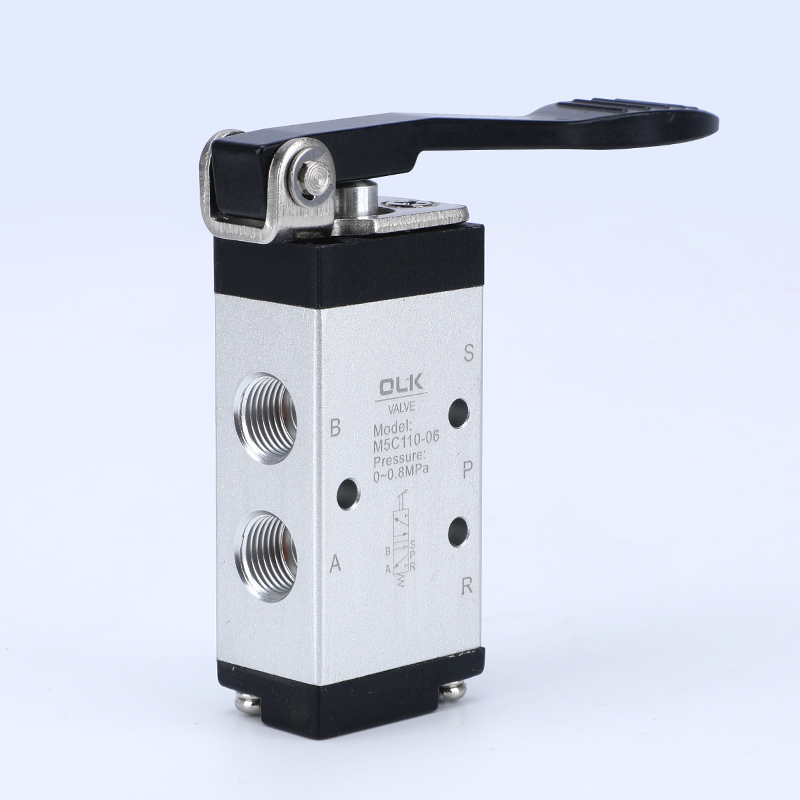

- Тип дълга дръжка (M5C)

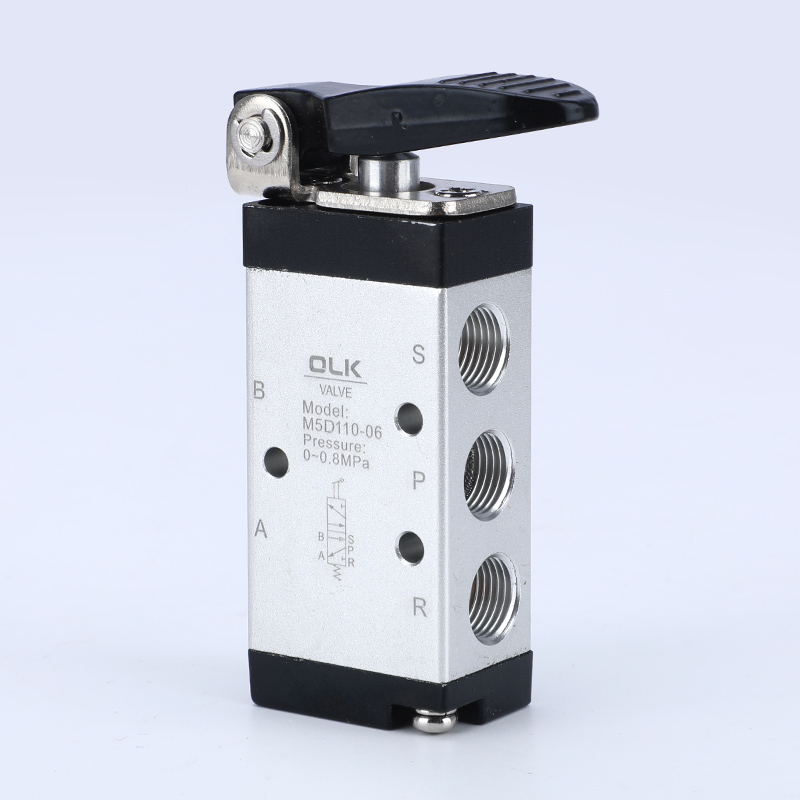

- Тип къса дръжка (M5D)

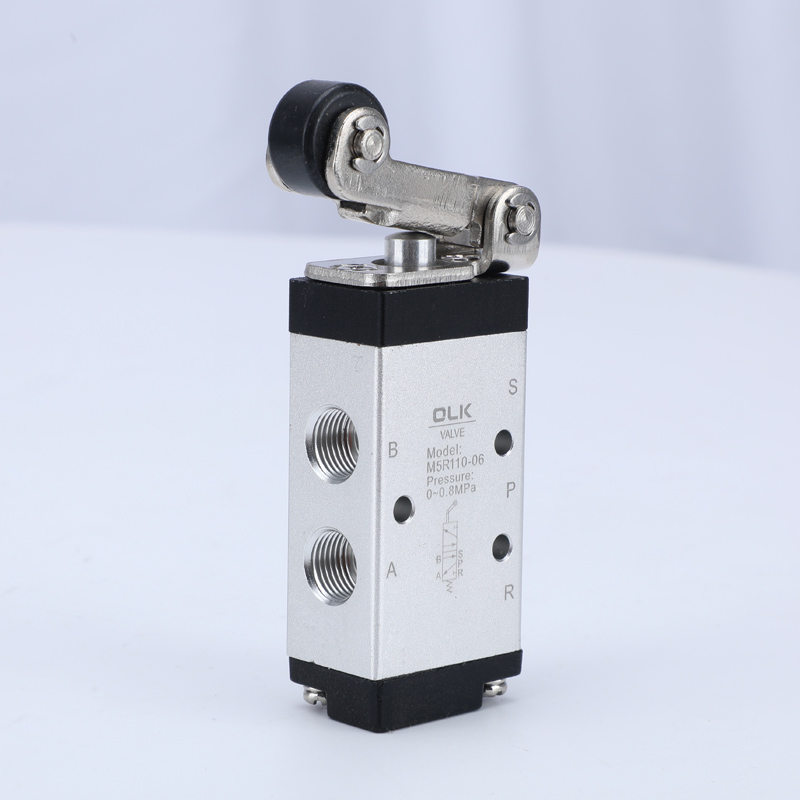

- Тип ролков лост (M5R)

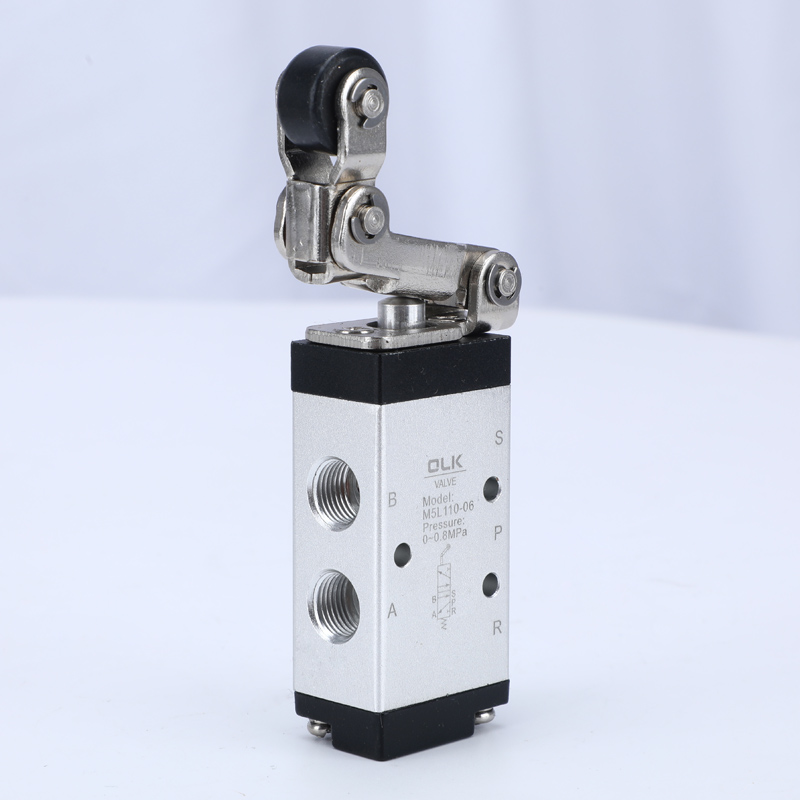

- Тип еднопосочен ролков лост (M5L)

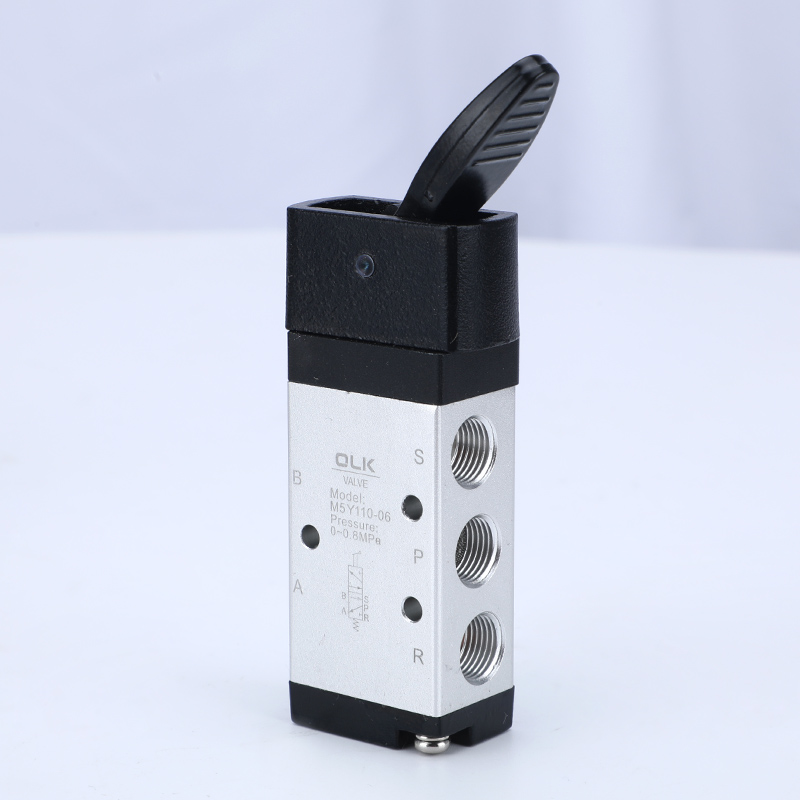

- Тип кобилица (M5Y)

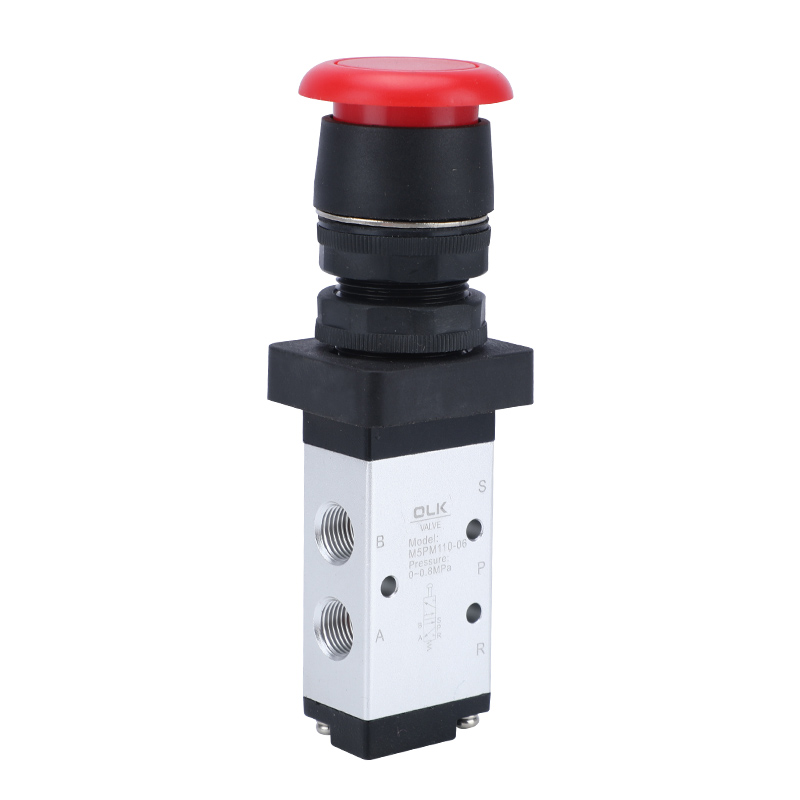

- Тип бутон тип гъба (M5PM)

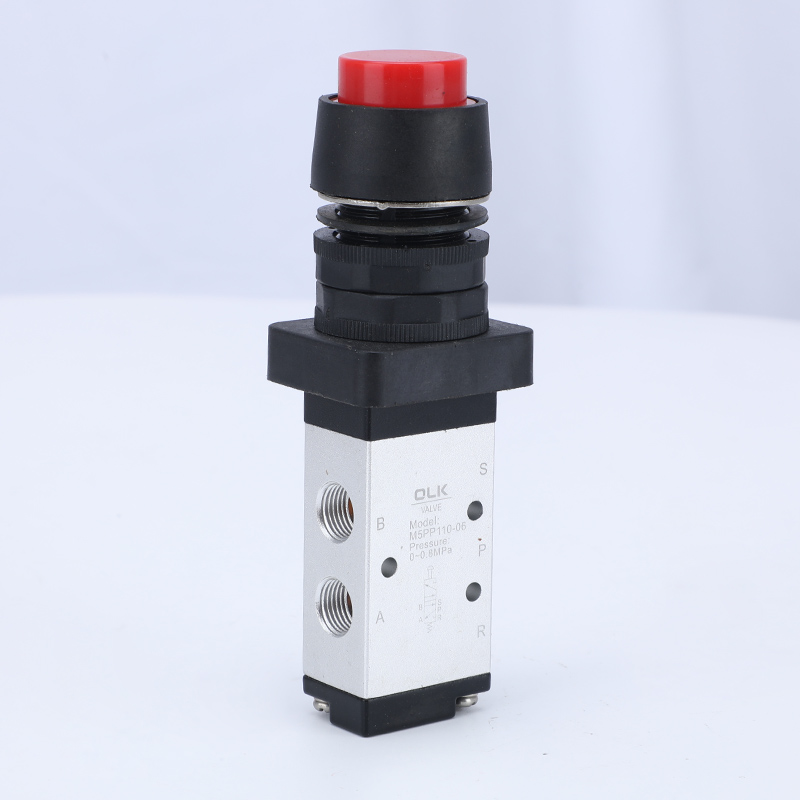

- Тип бутон с повдигната глава (M5PP)

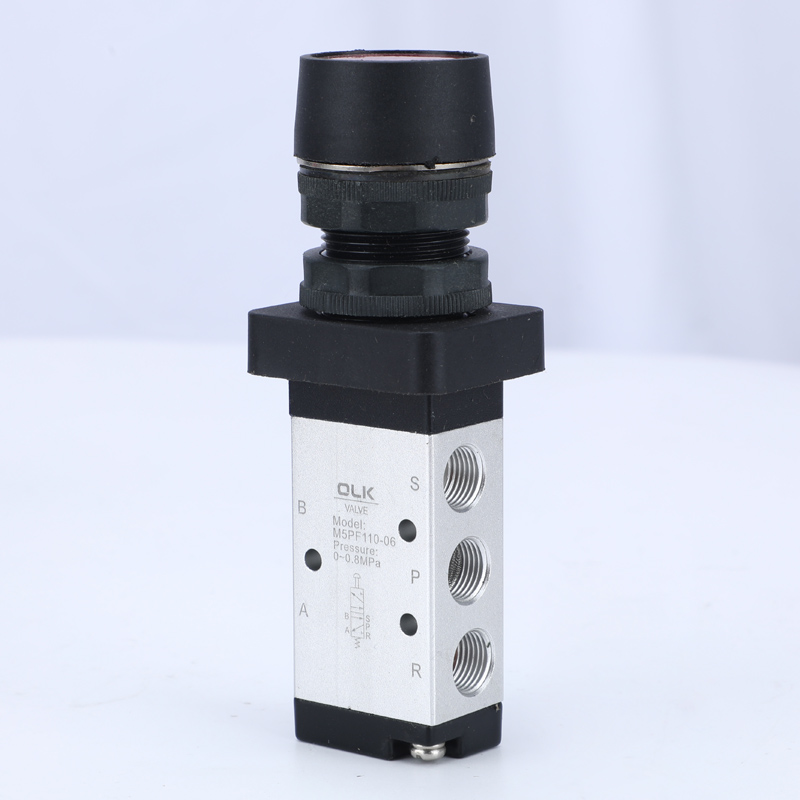

- Тип бутон с плоска глава (M5PF)
- Тип бутон за аварийно спиране (M5PL)

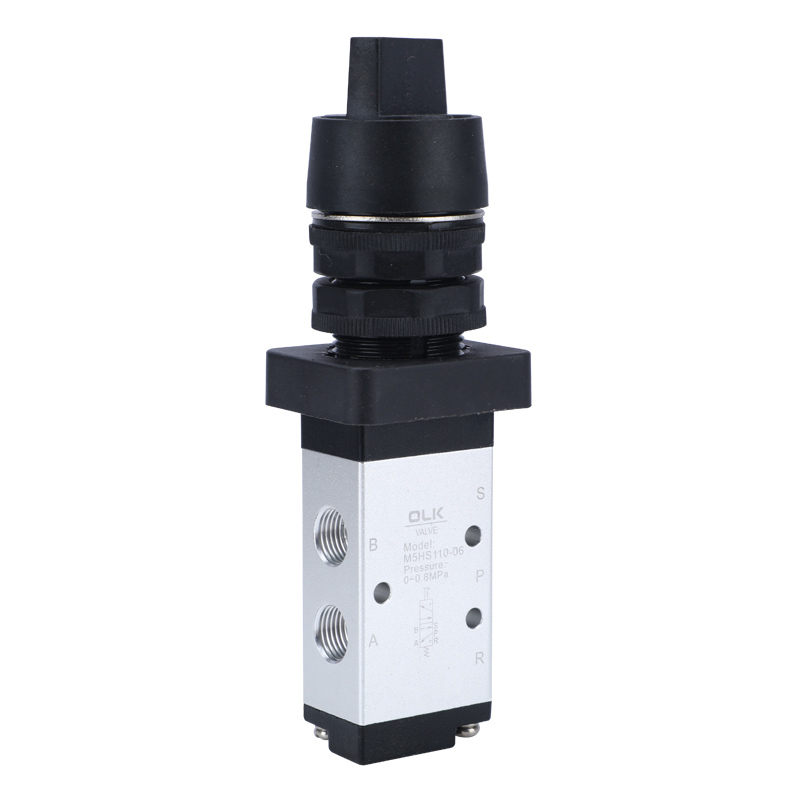

- Тип селектор (M5HS)
За типовете PM, PP и PF има три цвята на бутоните, от които да избирате: червен, зелен и черен.
1. Изпускателните отвори са разположени на тялото, улеснявайки инсталирането на шумозаглушители за намаляване на шума и замърсяването.
2. Сериите M5B, M5R, M5L изискват външни сили за превключване, осигурени от външни механизми, подходящи за откриване на позиция или ходови превключватели.
3. Сериите M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS се управляват ръчно с различни структурни контролни глави за удобство при различни условия.
4. Плъзгаща се колонна структура, контролната сила не се влияе от работното налягане (т.е. няма ефект на обратно налягане), уплътнение с вътрешен пръстен за добро уплътняване, гъвкаво превключване.
5. Няма нужда от смазване с масло.
6. Инсталации с няколко позиции за лесна употреба.
7. Контролните глави от серията M5C, M5D, M5Y, M5R, M5L са изработени от метал, което гарантира дълъг живот и по-голяма надеждност и стабилност.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Външно директно действие |
|
Диаметър на порта |
05:M5,06:G1/8,08:G1/4 |
|
брой позиции |
2 позиция 5 начин |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0~1.0(~145) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Площ на напречното сечение mm² (CV стойност) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Материал на тялото |
алуминиева сплав |
Предпазни мерки
1) Контролната част е изработена от инженерна пластмаса и е разрешена само ръчна работа. Не използвайте удар с метал, за да превключите вентила.
2) Сериите M5B, M5C, M5D, M5PM, M5PF и M5PP автоматично се нулират. Ръчните вентили M5Y, M5HS и M5PL се нулират ръчно. След натискане на M5PL в позиция за съкровище, въртящият се бутон трябва да се завърти, за да се нулира.
3) Обърнете внимание на обратния ход. Когато някаква външна сила накара клапана да се обърне, основният обратен ход не трябва да надвишава обхвата на обратния ход, посочен в таблицата с контролния ход, в противен случай ще причини повреда на тялото на клапана.
4) Еднопосочният ролков вентил M5L може да превключва само в една посока (удар отдясно наляво). Невалиден удар в другата посока (извит отляво надясно).
5) Комбинацията от контролни глави може да се поръча отделно.
