3/2 пътният механичен вентил тип airtac от серията ouleikai M3 има 2 работни състояния и 3 избора на пътя. Механичният клапан M3 е подходящ за различни сценарии за пневматично управление. Силата на управление на механичния клапан от бутален тип M3 не се влияе от работното налягане. Те са стабилен, надежден и издръжлив, подходящ за дългосрочно стабилна работна среда, като пневматично управление в автоматизирани производствени линии като поточни линии и опаковъчни линии.
символ:
Код за поръчка
М3
PM
210
06
R
СЕРИАЛИ
Тип бутон
код
РАЗМЕР НА ПРИСТАНИЩЕТО
Цвят на бутона
M3: M серия 2 позиция 3 посоки

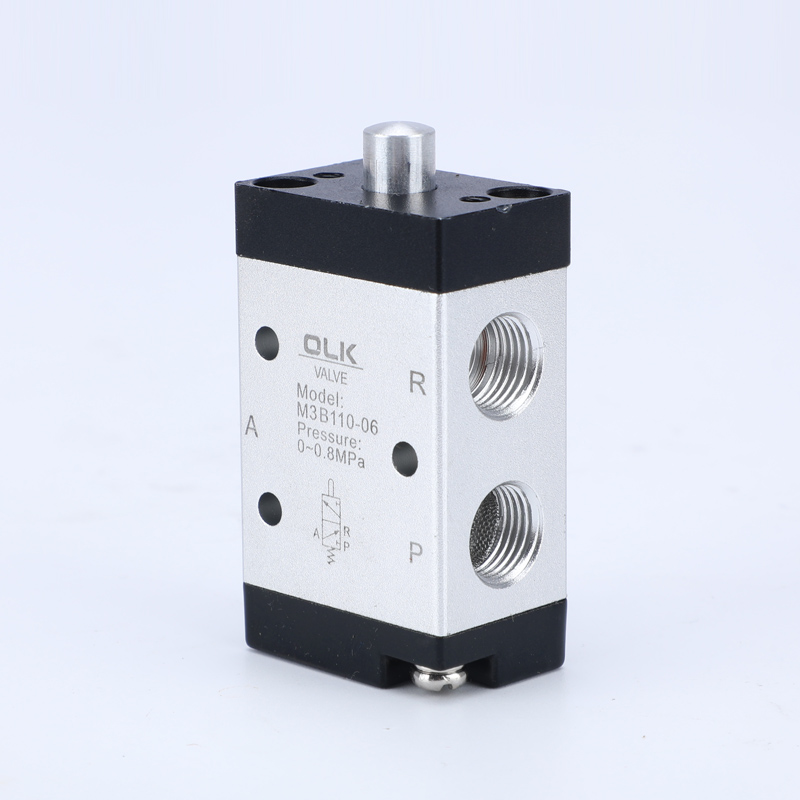

B: Основен тип (M3B)
110:110 серия единично управление
100:06:G1/8
PL: ЧЕРВЕНО

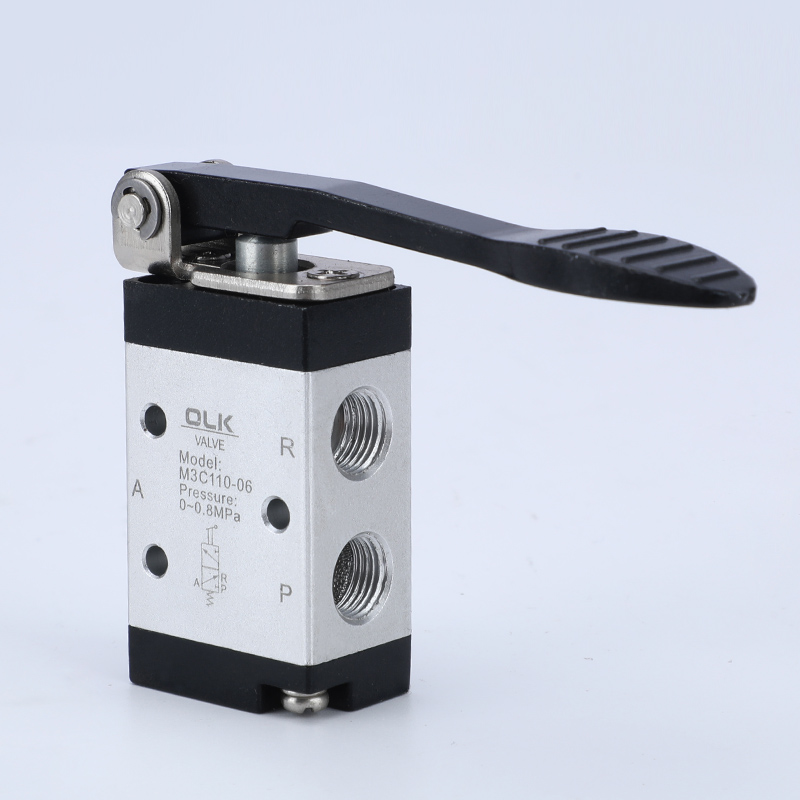

C: тип дълга дръжка (M3C)
210:210 серия единично управление
200:06:G1/8
PP/PF/PM/HS:ЧЕРВЕНО ЗЕЛЕНО ЧЕРНО

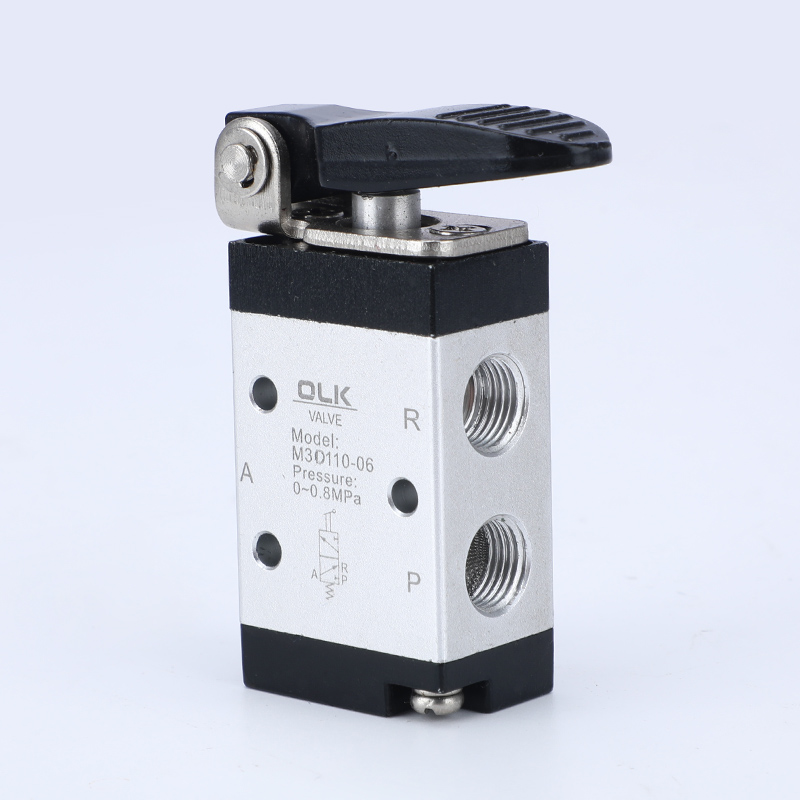

D: Тип къса дръжка (M3D)
200:08:G1/4
R: тип ролков лост (M3R)
L: Тип еднопосочен ролков лост (M3L)

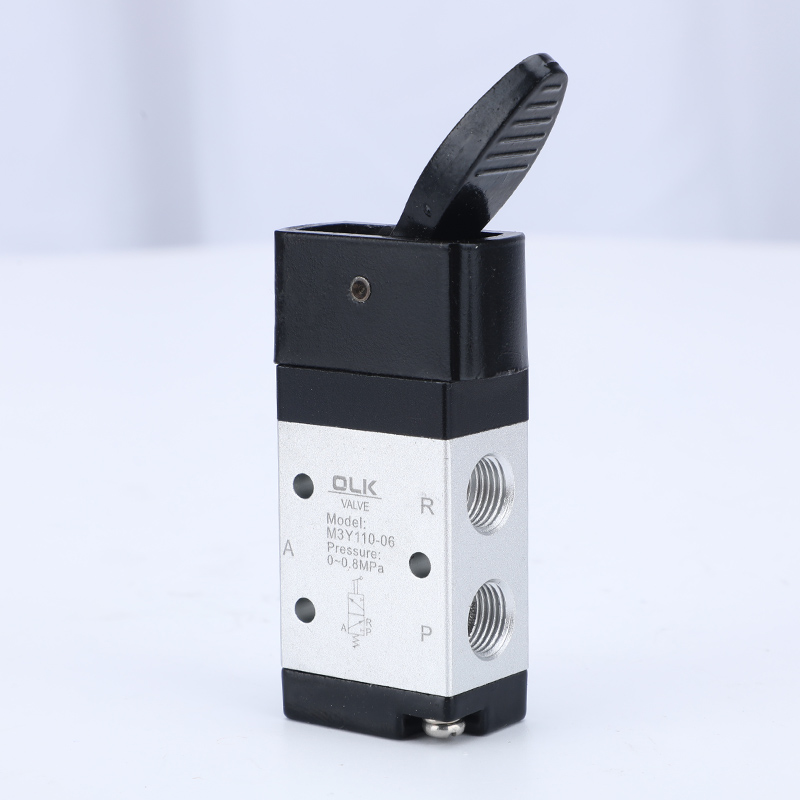

Y: Тип кобилица (M3Y)

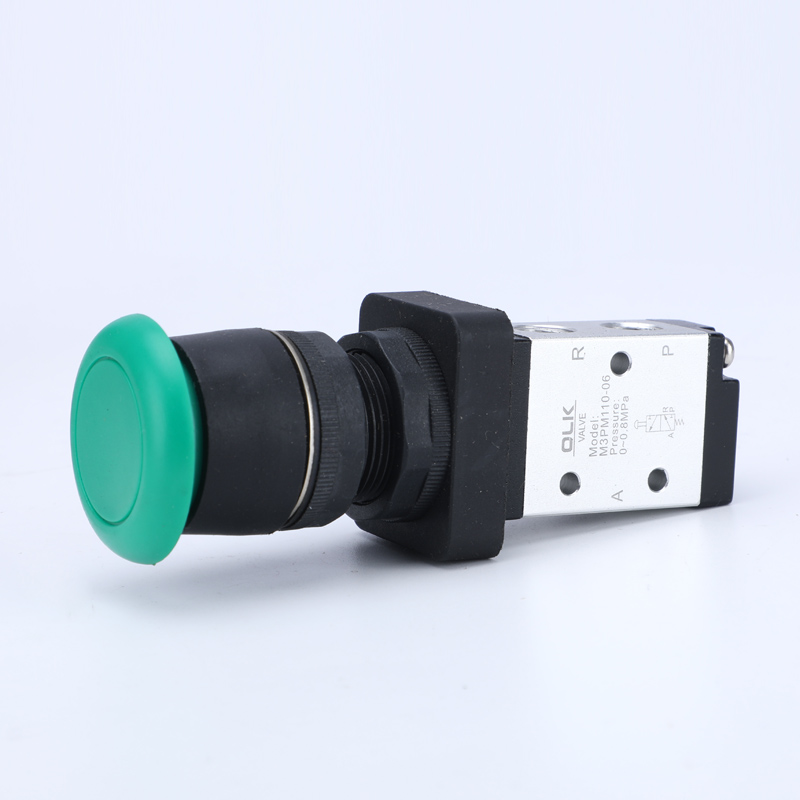

PM: Тип бутон с глава на гъба (M3PM)
PP: Тип бутон с повдигната глава (M3PP)

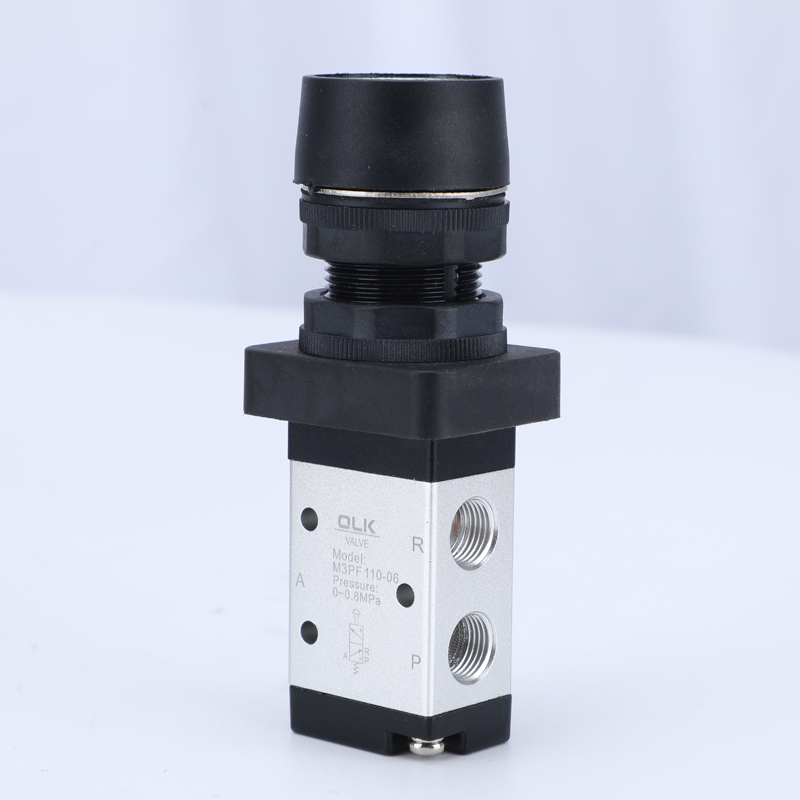

PF: Тип бутон с плоска глава (M3PF)

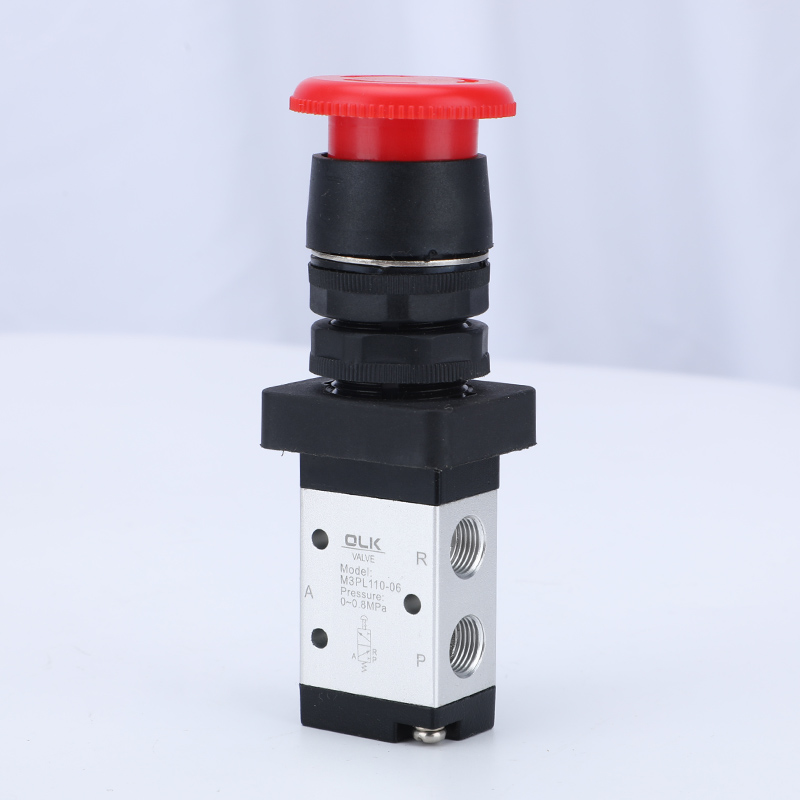

PL: Тип бутон за аварийно спиране при удар (M3PL)
HS: Тип селектор (M3HS)
1. Изпускателният отвор е разположен върху тялото, което улеснява инсталирането на ауспух за намаляване на шума и замърсяването.
2. Сериите M3B, M3R и M3L изискват външни сили за превключване, осигурени от външни механизми, подходящи за откриване на позиция или ходови превключватели.
3. Сериите M3C, M3D, M3Y, M3PF, M3PM, M3PP и M3PLM3HS се управляват ръчно, с различни структурни форми на контролните глави за удобна употреба при различни условия.
4. Структура от бутален тип, управляващата сила не се влияе от работното налягане (т.е. няма обратно налягане), уплътнение на вътрешния пръстен, отлично уплътняване и гъвкаво превключване.
5. Няма нужда от смазване с масло.
6. Удобен монтаж и използване с многопозиционен монтаж.
7. Контролните глави от сериите M3C, M3D, M3Y, M3R и M3L са направени от метален материал за дълъг живот и по-голяма надеждност.
|
Модел |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Работна среда |
Въздух（Филтър през филтърна мрежа над 40 μm） |
|||||||||||
|
Режим на действие |
Външен тип управление с директно действие |
|||||||||||
|
Размер на порта |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Ефективна площ на напречното сечение |
МИНИ |
05:2,5 mm²（Cv=0,14） |
||||||||||
|
110 |
06:8.0mm²（Cv=0.45） |
|||||||||||
|
210 |
06:9,0 mm²（Cv=0,5）; 0,8:12,0 mm²（Cv=0,67） |
|||||||||||
|
Позиция |
3/2 Порт |
|||||||||||
|
НЯМА НУЖДА |
||||||||||||
|
Диапазон на налягането |
0-1.0MPa (0-145psi) |
|||||||||||
|
Доказателство за налягане |
1,5MPa (215psi) |
|||||||||||
|
Работно налягане |
„-20-70℃ |
|||||||||||
|
Материал на тялото |
Алуминиева сплав |
|||||||||||
Предпазни мерки
1) Контролната част е изработена от инженерна пластмаса и е разрешена само ръчна работа. Не използвайте удар с метал, за да превключите вентила.
2) Сериите M3B, M3C, M3D, M3PM, M3PF и M3PP автоматично се нулират. Ръчните вентили M3Y, M3HS и M3PL се нулират ръчно. След натискане на M3PL в позиция за съкровище, въртящото се копче трябва да се завърти, за да се нулира.
3) Обърнете внимание на обратния ход. Когато някаква външна сила накара вентила да се обърне, основният обратен ход не трябва да надвишава обхвата на обратния ход, посочен в таблицата на контролния ход, в противен случай ще причини повреда на тялото на клапана.
4) M3L еднопосочният ролков вентил може да превключва само в една посока (удар отдясно наляво). Невалиден удар в другата посока (извит отляво надясно).
5) Комбинацията от контролни глави може да се поръча отделно.
