Можете да бъдете спокойни, че купувате 3-пътен механичен бутонен контролен клапан от серията S3 от нашата фабрика и ние ще ви предложим най-доброто следпродажбено обслужване и навременна доставка. Ouleikai (OLK) произвежда компактния и външно контролиран 3-пътен 2-пътен вентил с директно действие позиция S3 серия механичен клапан. Разполага с гъвкаво превключване и може да се монтира в множество позиции. Монтажът е много удобен и не изисква смазване с масло. Контролните глави се предлагат от метални и пластмасови материали, като металният материал (S3C, S3D, S3Y, S3R, S3L) предлага по-дълъг и по-надежден живот. Комбинациите на управляващите глави за механичния клапан могат да бъдат поръчани отделно от фабриката OULEIKAI в Китай
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES 3-пътен механичен контролен клапан с бутон Характеристики на продукта
СИМВОЛ:

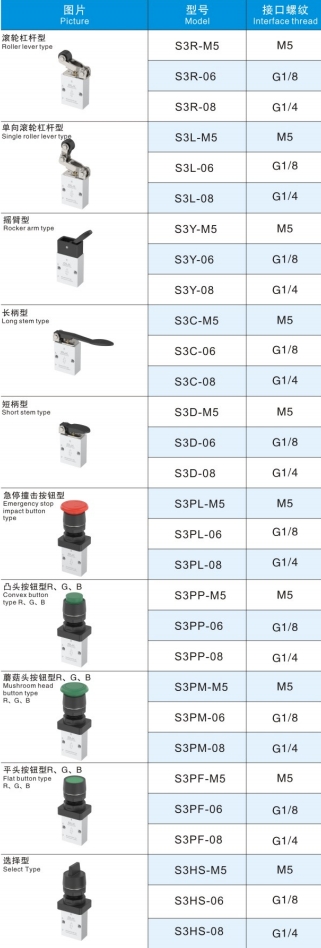

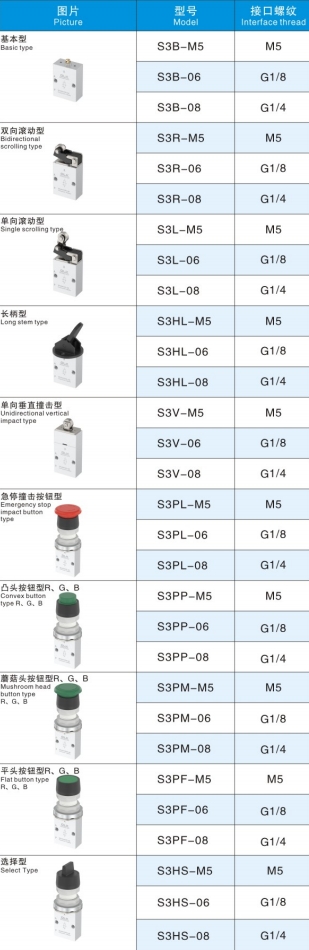

| Код за поръчка |
|||
| S3 | PM | 06 | R |
| СЕРИАЛИ | КОД | РАЗМЕР НА ПРИСТАНИЩЕТО | ЦВЯТ НА БУТОНА |
| S3 серия 2 позиция 3 начина | B: Основен тип (M5B) |
100:06:G1/8 | PL: ЧЕРВЕНО |
|
|

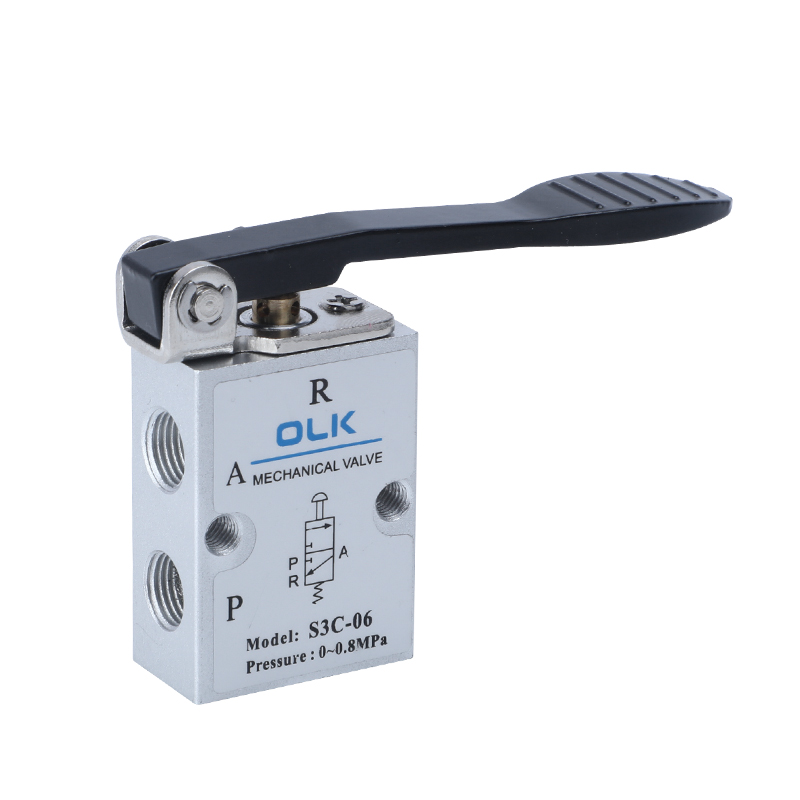

C: Тип дълга дръжка (M5C) |
200:06:G1/8 | PP/PF/PM/HS: ЧЕРВЕН, ЗЕЛЕН, ЧЕРЕН |
|
|

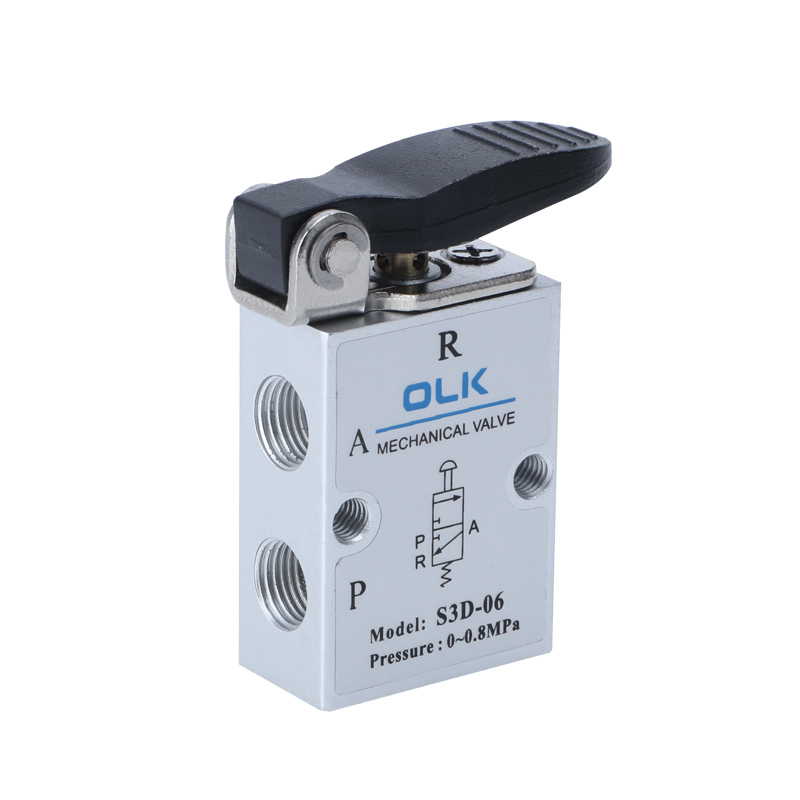

D: Тип къса дръжка (M5D) |
200:08:G1/4 |
|
|
|
Y: Тип кобилица (M5Y) |
|
|
|
|

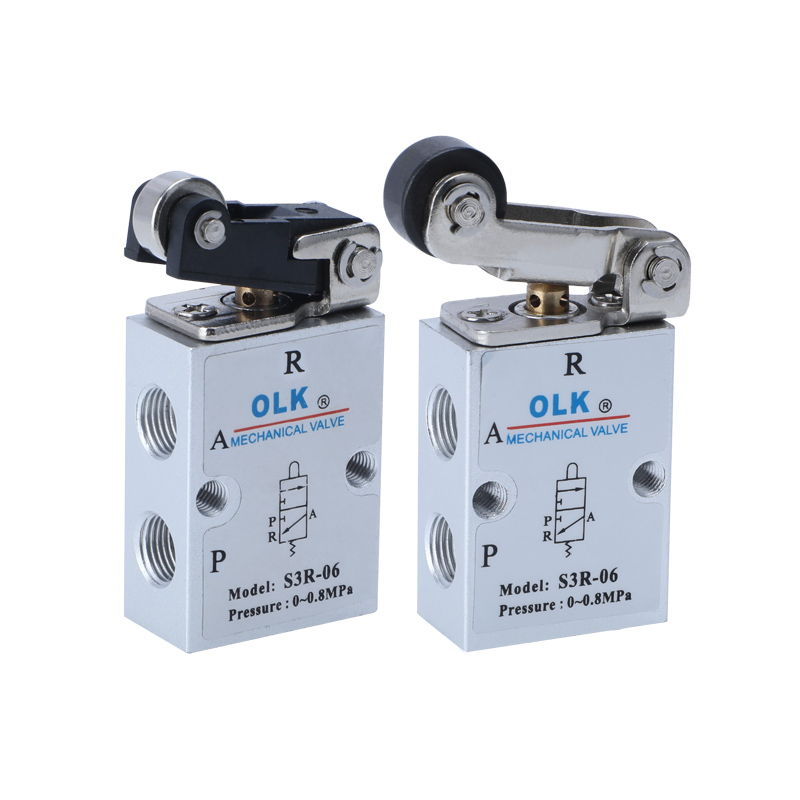

R: Тип ролков лост (M5R) |
|
|
|
|

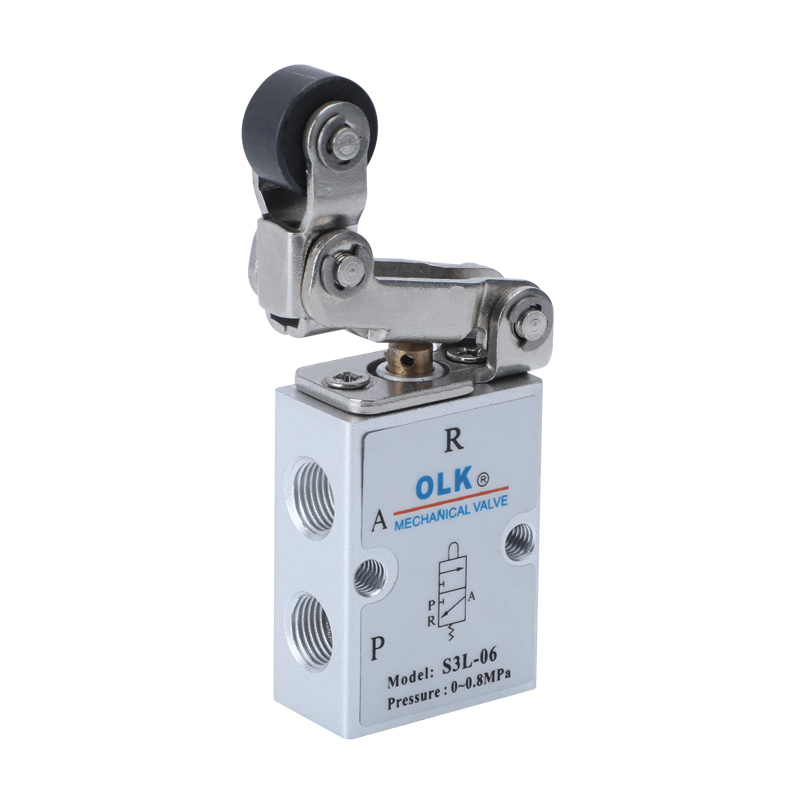

L: Еднопосочен тип ролков лост (M5L) |
|
|
|
|
PL: Тип бутон за аварийно спиране при удар (M5PL) |
|
|
|
|
PP: Тип бутон с повдигната глава (M5PP) |
|
|
|
|
PF: Тип бутон с плоска глава (M5PF) |
|
|
|
|
PM: Тип бутон с глава на гъба (M5PM) |
|
|
|
|
HS: Тип селектор (M5HS) |
|
|

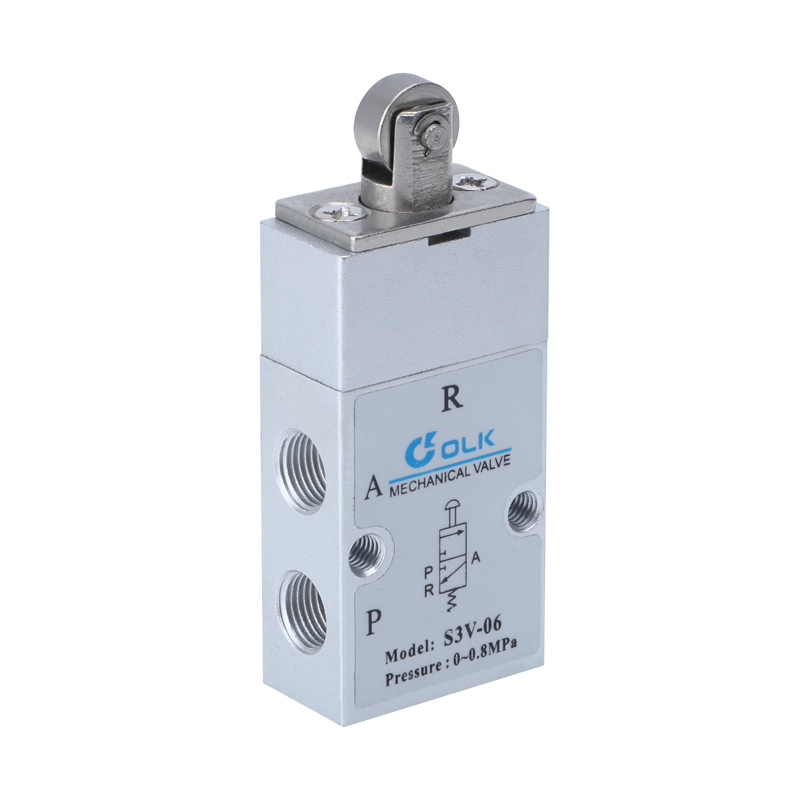

1. Сериите S3B, S3R, S3L, S3V изискват външна сила, осигурена от външни механизми за превключване, подходящи за откриване на позиция или ходови превключватели.
2. Сериите S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D са с ръчно управление, включващи различни структурни форми на контролни глави за удобна употреба при различни условия.
3. Структура на глобус вентил с отлично уплътнение, гъвкаво превключване и без нужда от смазване с масло.
4. Лесен монтаж с множество позиции за монтаж.
5. Контролните глави от сериите S3C, S3D, S3Y, S3R, S3L са изработени от метален материал, осигуряващ дълъг живот и по-голяма надеждност.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Външно директно действие |
|
Диаметър на порта |
05:M5,06:G1/8,08:G1/4 |
|
брой позиции |
Двупозиционен трипосочен |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0~0.8(0~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Площ на напречното сечение mm² (CV стойност) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Материал на тялото |
алуминиева сплав |
1) Контролната част е направена от инженерна пластмаса и може да се управлява само ръчно. Забранено е използването на удар с метал за превключване на вентила.
2) Сериите S3B, S3C, S3D, S3PM, S3PF, S3PP се нулират автоматично. Ръчните вентили S3Y, S3HS, S3PL се нулират ръчно. След като натиснете M3PL в положение, въртящият се бутон трябва да се завърти, за да се нулира.
3) Обърнете внимание на хода на превключване. Когато някаква външна сила накара вентила да превключи, основният ход на превключване не трябва да надвишава обхвата на хода на превключване, посочен в таблицата на контролния ход, в противен случай това може да причини повреда на тялото на клапана.
4) S3L еднопосочен ролков вентил може да превключва само в една посока (от дясно на ляво удар). Въздействието в другата посока (отляво надясно) е неефективно.
5) Комбинациите от контролни глави могат да бъдат поръчани отделно.
