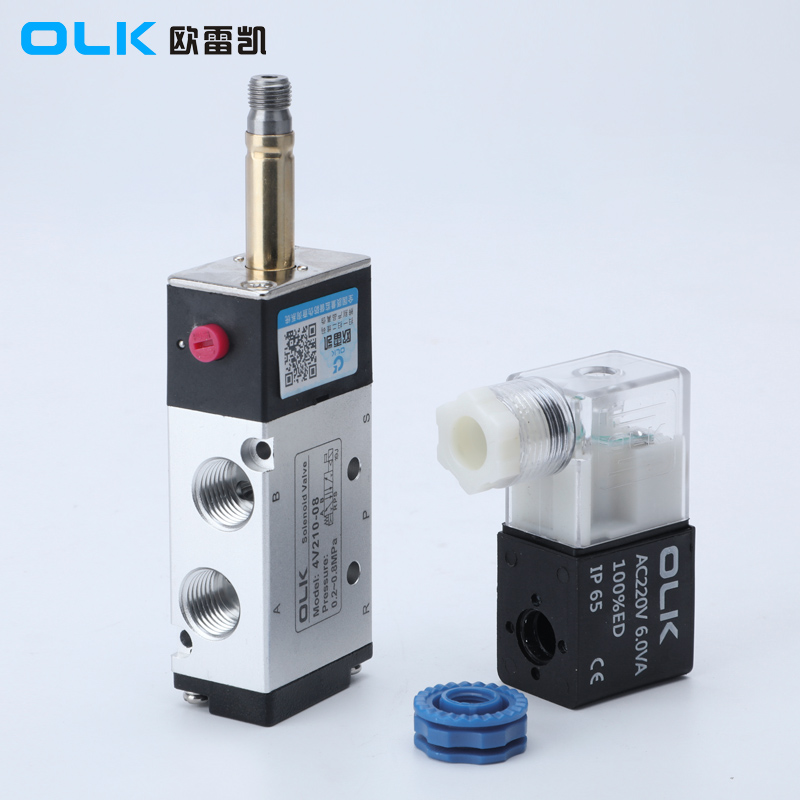

Разлика между трите типа вентили от 5/3Електромагнитни вентили
При поръчка 5/3електромагнитни клапани, освен единично и двойно електрическо управление, има три конфигурации: C (двоен соленоид 5/3 пътен затворен център), E (двоен соленоид 5/3 пътен изпускателен център) и P (двоен соленоид 5/3 пътно налягане център).
| 5/3 начинелектромагнитен клапансимвол | Код за поръчка |
|
|
 |

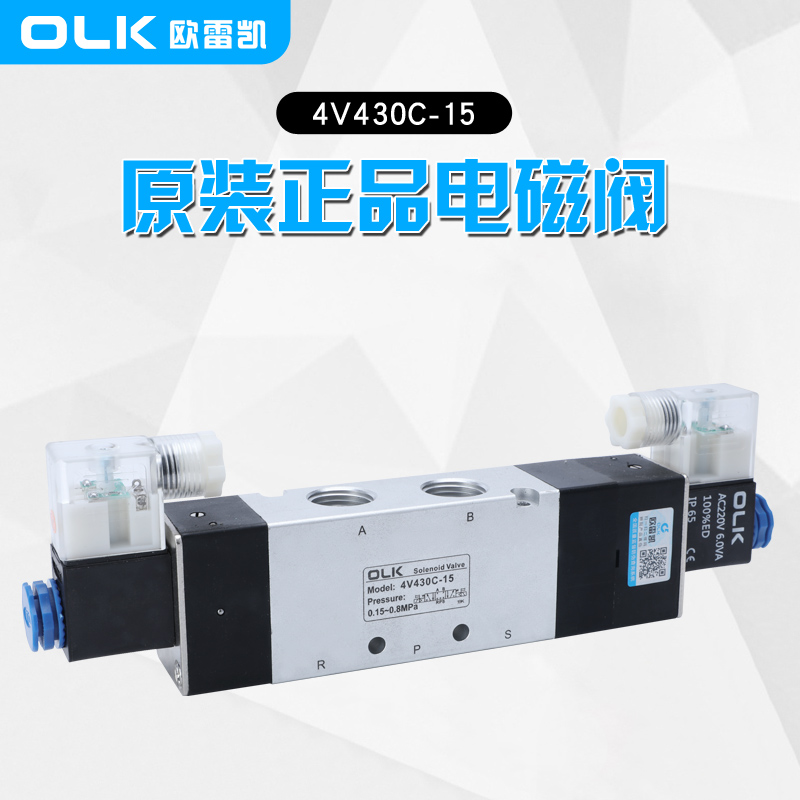

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Двоен соленоид 5/3 посока затворен център |
5/3 вентил в нормално затворено положение. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Двоен соленоид 5/3 изпускателен център |
5/3 вентил в нормално отворено положение. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Двоен соленоид 5/3 пътен център на налягането |
5/3 клапан в изпускателна позиция. |
Налягане в порт P (захранващо налягане):
Това се отнася до налягането във входния порт на електромагнитния клапан (обикновено означен като P). Това налягане е движещата сила за контролиране на потока течност, когато вентилът се отваря или затваря.
В конфигурацията на центъра на налягането налягането във входния отвор (P) е по-високо, отколкото в други портове (като A или B) и системата за управление насочва това налягане към подходящия канал.
Изпускателна система в средна позиция:
Това описва състоянието наелектромагнитен клапанкогато е в средно положение. За трипозиционни електромагнитни вентили, когато макарата е в средно положение, всички портове (като P, A и B) могат да бъдат свързани помежду си или определени портове могат да образуват път на изтичане.
В типична конфигурация на изпускателната система в средна позиция, налягането от портове A или B може да се върне към изпускателния отвор (обикновено обозначен с R или T), освобождавайки налягането. Този дизайн се използва в някои приложения за предотвратяване на прекомерно натрупване на налягане в системата, когато няма управляващ сигнал.
Затворен център:
В конфигурацията със затворен център всички портове на електромагнитния клапан са запечатани, когато е в средно положение, което означава, че течност не може да тече през никакви портове.
Този дизайн обикновено се използва в ситуации, когато е необходимо да се поддържа налягане или да се предотврати нежелан поток на течност, когато системата е в средно положение.
Резюме:
Център на налягането: Отнася се за налягането, приложено приелектромагнитен клапанвход.
Изпускателен център: Описва състояние, при което течността може да бъде източена от един или повече порта в средно положение.
Затворен център: Описва състояние, при което всички портове са запечатани, предотвратявайки потока на течност в средно положение.
Предимства на електромагнитен клапан 5/3 в сравнение с електромагнитен клапан 5/2:
Множество опции за средна позиция:
Електромагнитен клапан 5/3 има три работни позиции, като средната позиция може да се конфигурира за различни състояния (като налягане, изпускане или затворено).
Тази гъвкавост позволява поддържане на налягането, източване на налягането или пълно уплътняване на системата, когато вентилът е деактивиран или в аварийна ситуация, предлагайки повече опции за управление за различни приложения.
Подобрена безопасност и контрол:
Електромагнитният клапан 5/3 може да избере да поддържа налягане или изпускателно налягане в средна позиция, осигурявайки защита срещу нежелани действия в критични за безопасността приложения. Например, в случай на прекъсване на захранването или загуба на управляващ сигнал, изборът на подходяща средна позиция може да защити оборудването и персонала.
5/2 соленоиден вентил, когато загуби сигнал, може да се върне само в първоначалното си положение и не може да предложи подобна защита.
Предотвратяване на удар на цилиндър:
Средната позиция на електромагнитен клапан 5/3 може да се използва за смекчаване на удара върху цилиндъра при смяна на посоките. Например, избирането на средно положение за изпускателен тип може да позволи частично освобождаване на налягането при превключване на посоките, избягвайки удар поради внезапно спиране или стартиране, като по този начин удължава живота на оборудването.
A 5/2електромагнитен клапанлипсва тази функция, тъй като може бързо да превключва само между две посоки, което може да причини удар и износване на оборудването в някои случаи.
Заключение:
Електромагнитният клапан 5/3 предлага значителни предимства в гъвкавостта, безопасността, смекчаването на удара и комплексното управление в сравнение с 5/2 електромагнитния клапан. Това го прави много ценен в приложения, които изискват множество режими на работа, повишена безопасност и намалено въздействие върху оборудването. Междувременно електромагнитният клапан 5/2, със своята по-проста структура и по-ниска цена, обикновено се използва в системи, където не се изисква сложно управление.
-
