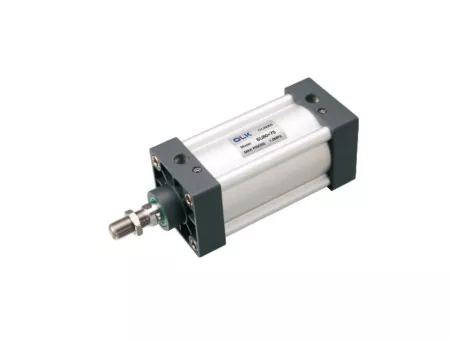

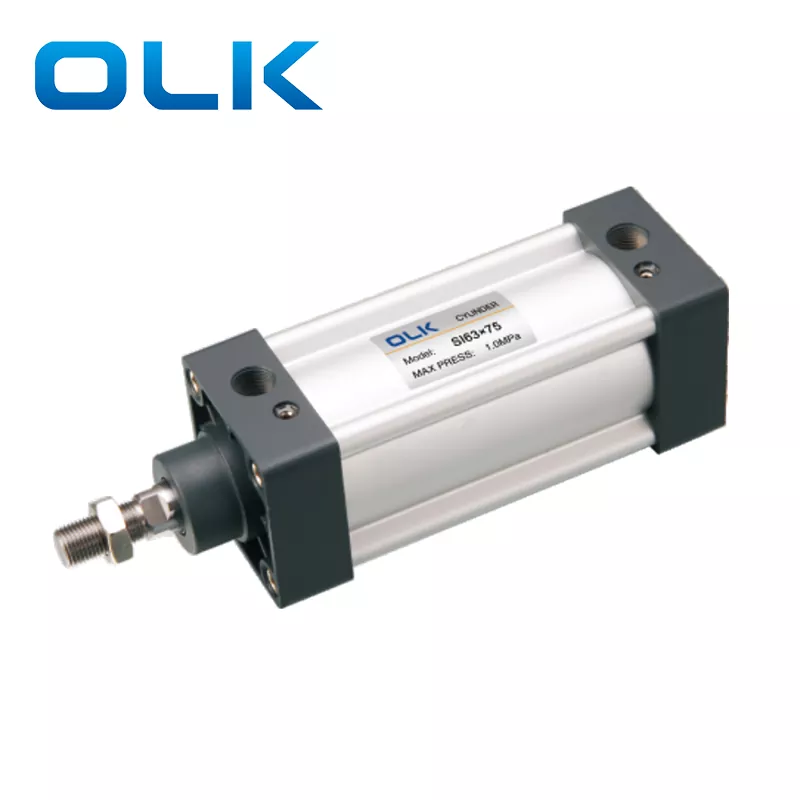

Стандартният пневматичен цилиндър ISO15552 от серията SI се предлага в три вида: стандартен двойнодействащ, двойнодействащ двойнодействащ SID и двойнодействащ двойнодействащ SIJ двойнодействащ ход с регулируем ход. Те отговарят на стандарта ISO 15552, което означава, че техните монтажни размери са по-големи отПневматични цилиндри SUсъс същия размер. Фиксираните аксесоари не са взаимозаменяеми и са съвместими само със спецификациите на ISO 15552 (по-рано ISO 6431).
1.IS015552 (оригинал IS06431) стандартен пневматичен цилиндър;
2. Уплътнението на буталото се състои от 2 Y-образна еднопосочна уплътнителна структура, която има функция за компенсиране, дълъг експлоатационен живот и ниско налягане при стартиране,
3. 米-образната алуминиева тръба без свързващ прът има добра устойчивост на корозия;
4. Регулирането на буфера на цилиндъра е гладко и стабилно:
5. Цилиндрите и аксесоарите за монтаж с няколко спецификации не са задължителни.

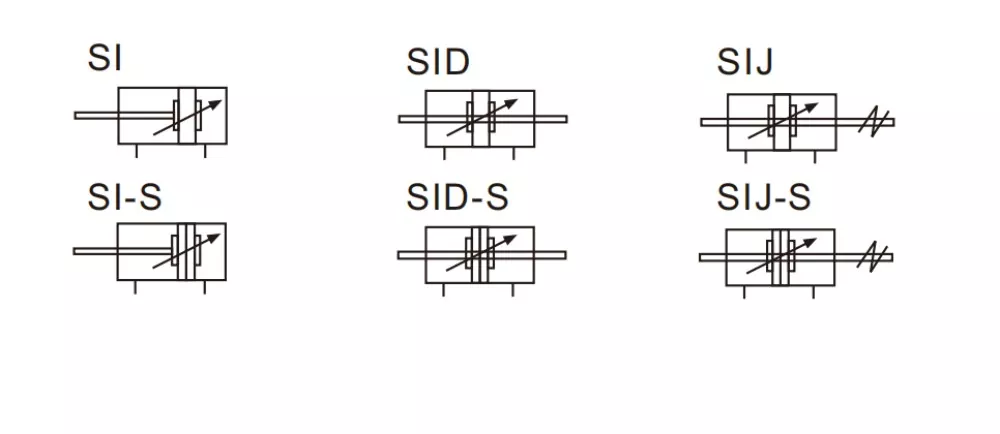

SI серия ISO15552 символ на стандартен пневматичен цилиндър:
|
Код за поръчка |
|
|||||||||
|
И |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
КАЖЕТЕ |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Модел |
Размер на отвора |
Материал на пръта |
|
инсулт |
|
Регулируем ход |
Магнит |
Тип монтаж |
Уплътнителен материал |
Тип нишка |
|
SI: тип с двойно действие |
|
Заготовка: средно въглеродна стомана |
|
|
|
10:10 мм |
Заготовка: без магнит |
|
Празно: TPU |
Празно: PT（55°） |
|
SID: тип двоен прът |
|
A: SUS420J2 |
|
|
|
20:20 мм |
S: с магнит |
З: Витон |
G:G（55°） |
|
|
SIJ: регулируем тип ход |
|
B:SUS304 |
|
|
|
30:30 мм |
|
N:NBR |
T:NPT(60°) |
|
|
Размер на отвора (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Актьорски режим |
Двойно действие |
|||||||||
|
Работна среда |
Пречистен въздух |
|||||||||
|

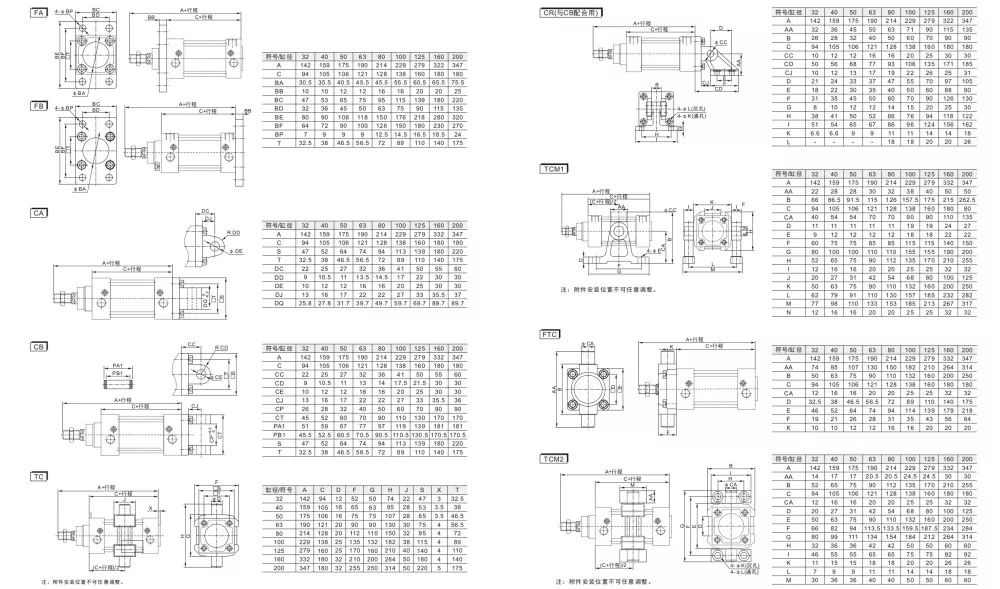

Фиксирана форма |
И |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
Разлики между европейските и японските стандартни монтажни отвори |
|||||||||
|
КАЖЕТЕ |
||||||||||
|
Работно налягане |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Доказателство за налягане |
1,5 Mpa (215Psi) |
|||||||||
|
Работен температурен диапазон |
„-20-80℃ |
|||||||||
|
Използвайте диапазон на скоростта |
30-800 |
30-500 |
||||||||
|
Режим на буфериране |
Регулируем буфер |
|||||||||
|
Буферно разстояние (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Размер на порта |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Пневматични цилиндри SI срещу SU: Основни разлики и сравнение на спецификациите
|
модел: |
Те са
|
И
|
|
Стандартен |
Цилиндър от серия SU : JIS / AirTac |
Цилиндър от серия SI: ISO1552（ISO6431) |
|
Приложени държави/региони |
Използва се предимно в азиатско оборудване (особено системно оборудване на Тайван и Япония) |
Използва се предимно в европейско и американско оборудване, автоматизирани производствени линии |
|
инсталационен размер |
Компактен |
По-големи |
|
Размер на отвора |
32-400 |
32-200 |
|
Фиксирани аксесоари |
Аксесоарите са съвместими сSC серия пневматични |
серия ISO6431 (DNC, SI, SAI, SE) Увеличете вътрешните връзки за продукти |
|
Вътрешни структурни разлики (не се виждат отвън) |
Размери на крайния капак (позиции на монтажните отвори, размер на главата на цилиндъра, размер на опашката на цилиндъра) Дължина на резбата на буталния прът Вътрешна жлебна структура на цилиндър профил Разлики между европейските и японските стандартни монтажни отвори Пневматичен цилиндър SU и въздушен цилиндър SI Не могат да се сменят и аксесоари (CA /CB скоби за крака,FA-фланци,TC-M, ставни глави) не са съвместими |
|
Коя марка може да замени SI цилиндрите?
SI цилиндрите могат да заменят цилиндрите от серията SI на AIRTAC. Все пак, имайте предвид, че AIRTAC прекрати серията SI. Техният нов заместващ модел се нарича пневматичен цилиндър от серия SAI, който има същата функция и същите монтажни размери.
Какви са разликите между новата серия SAI и старата стандартна въздушна бутилка от серия SI?
Новите SAI цилиндри разполагат с външни жлебове за монтиране на сензори, което прави монтирането на сензори бързо и удобно.
Какъв тип цилиндър е SI?
SI е стандартен въздушен цилиндър.
