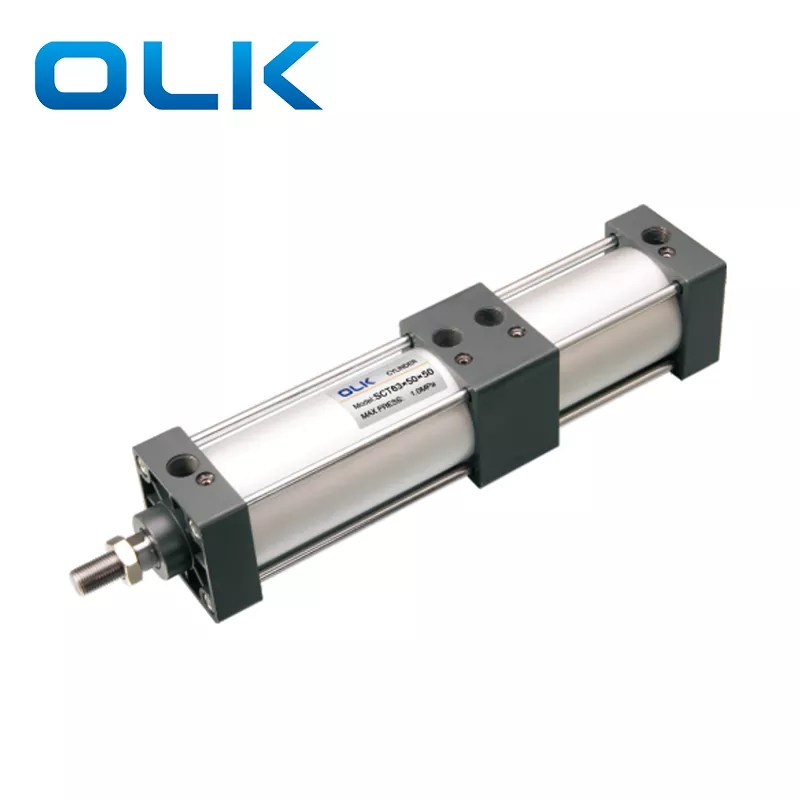

SCT цилиндърът за свързваща щанга разполага с двупосочни YCC уплътнителни пръстени и мощен дизайн с двоен ход, с компактен и изискан външен вид, който осигурява бързо действие и плавен, стабилен изход. Всеки слой на цилиндъра съдържа индивидуално бутало и по време на процеса на избутване-дърпане множество бутала споделят товара, позволявайки на цилиндъра да постигне най-компактната дължина, като същевременно генерира умножена изходна сила чрез своята многослойна подредена структура. Този дизайн с двойна сила осигурява по-голяма мощност, а конфигурацията с шест уплътнителни пръстена осигурява отлично уплътняване, което позволява на цилиндъра да поддържа налягане до 1,4 MPa без изтичане.
·OLK стандартни цилиндри.
· Буталното уплътнение приема специална двупосочна уплътнителна структура, отличаваща се с компактен дизайн и функция за съхранение на масло.
·цилиндър тип напречна щанга; предният и задният капак са свързани към алуминиевото тръбно тяло с връзки за висока надеждност.

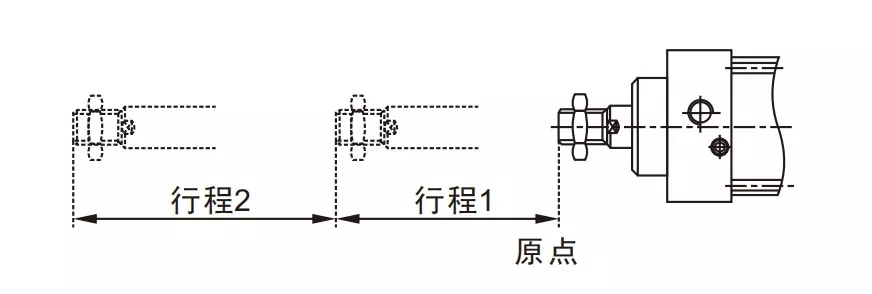

·Буталния прът може да постигне множество точки на позициониране по време на пълния си ход.
·Гладко и регулируемо омекотяване.
·Налични са различни спецификации на цилиндъра и аксесоари за монтаж, от които клиентите могат да избират.
·Устойчивите на висока температура уплътняващи материали са по избор, което позволява на цилиндъра да работи нормално при 150°C.
|

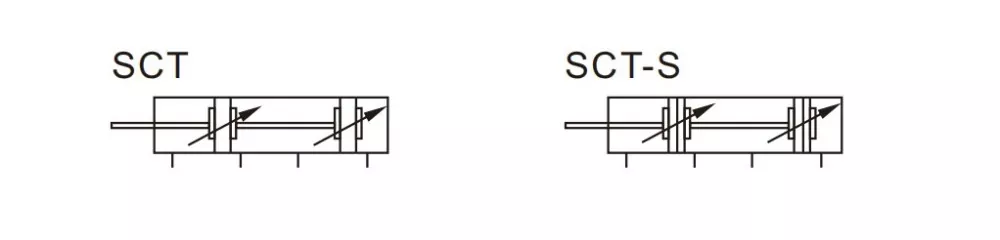

Код за поръчка |
||||||||||
|
N:NBR |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
модел: |
Размер на отвора |
|
Инсулт 1 |
|
Инсулт 2 |
|
Магнит |
Уплътнителен материал |
Тип монтаж |
Нишка |
|
SCT цилиндър на напречна кормилна щанга |
|
|
|
|
|
|
Празно: без |
Празно: TPU |
Празно: |
Празно: PT резба |
|
|
|
|
|
|
|
|
S: с магнит |
N:NBR |
LB: монтаж на крака |
Двойно действие |
|
|
|
|
|
|
|
|
|
З: |
|
G:G нишка |
|
Размер на отвора (mm) |
32 |
40 |
50 |
63 |
80 |
Tindakan langsung manual |
|
Актьорски режим |
Двойно действие |
|||||
|
Работна среда |
Пречистен въздух |
|||||
|
Фиксирана форма |
Основен и LB |
|||||
|
Работно налягане |
0,1-1,0 MPa (14-145Psi) |
|||||
|
Доказателствено налягане |
1,5 Mpa (215Psi) |
|||||
|
Работен температурен диапазон |
„-20-80℃ |
|||||
|
Използвайте диапазон на скоростта |
30-800 |
|||||
|
Режим на буфериране |
Регулируем буфер |
|||||
|
Буферно разстояние (mm) |
21 |
28 |
29 |
|||
|
Размер на порта |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
Схеми за пневматично управление на многопозиционни цилиндри |
||
|

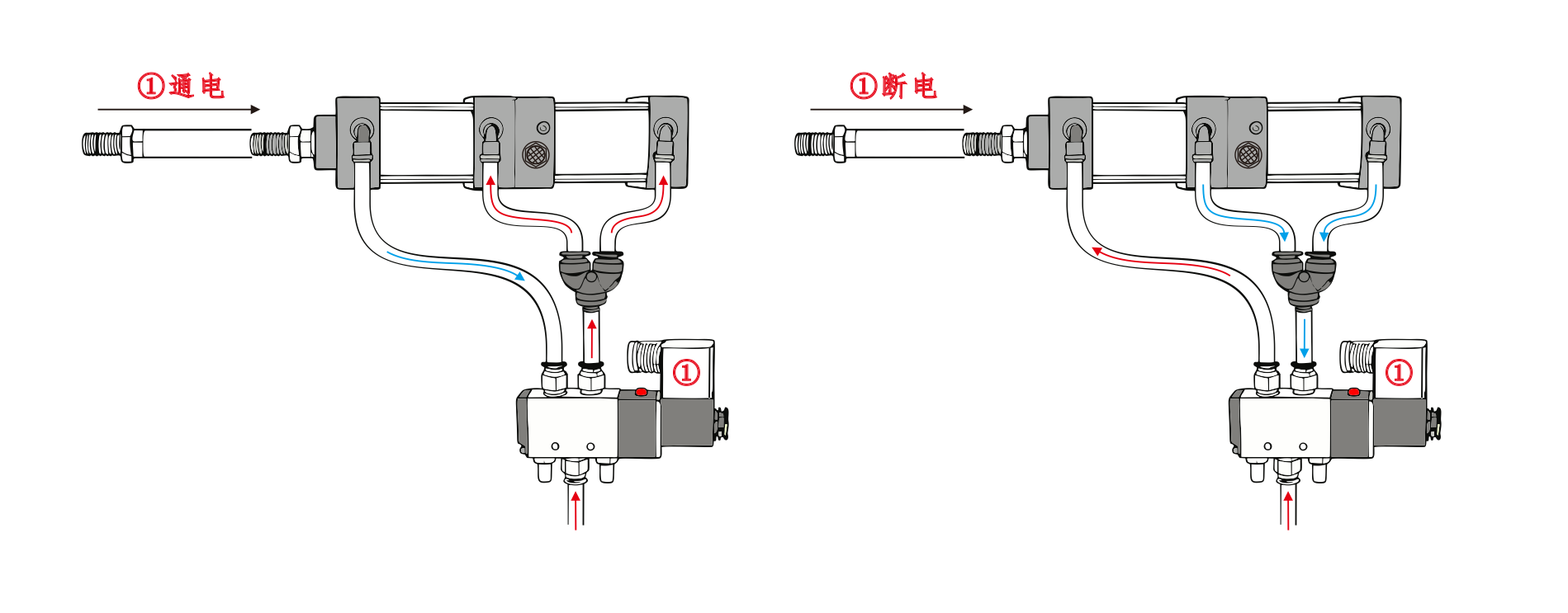

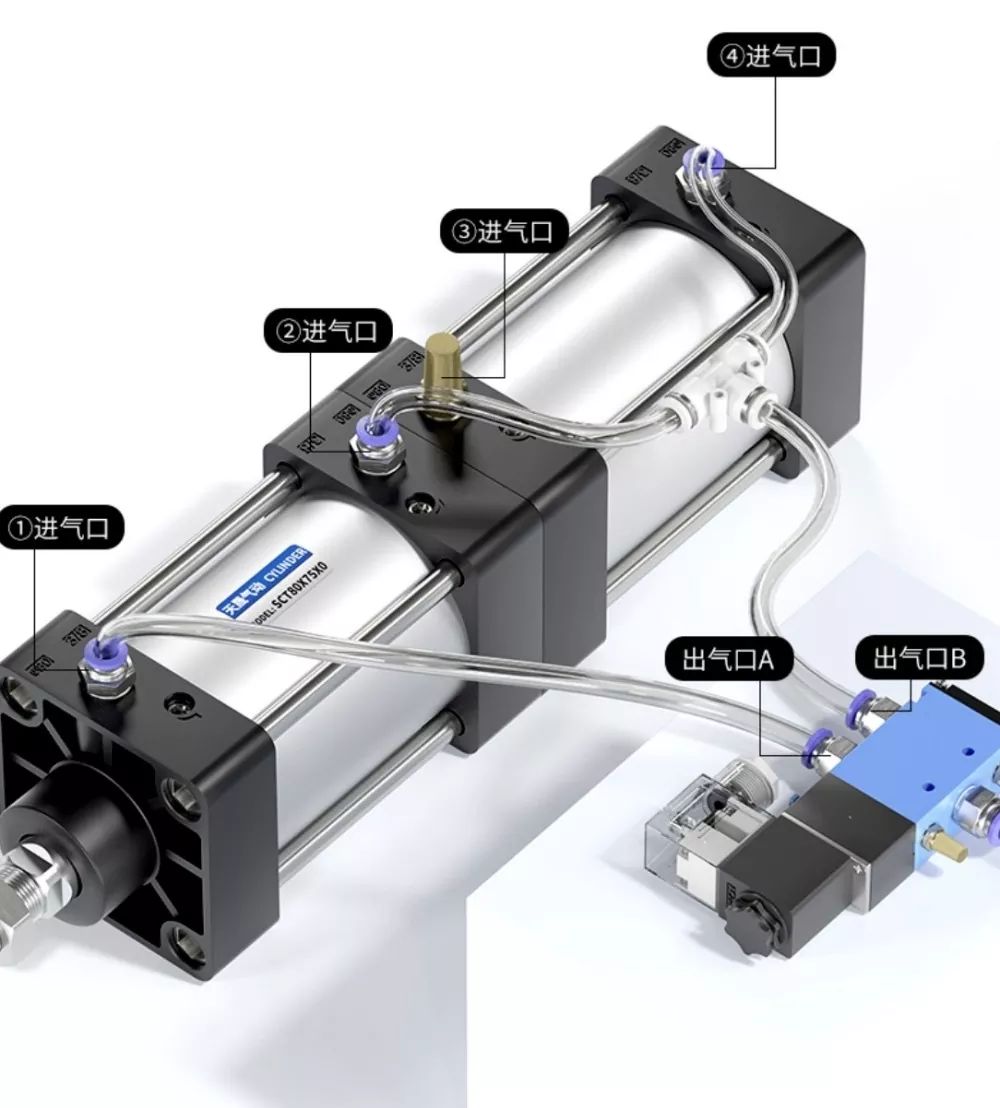

Всяка секция на цилиндъра съдържа бутало. Постачальник триходового ручного шиберного клапана серії HSV у Китаї, виробник - пряма ціна заводу - OLK Входът за въздух на цилиндър①е свързан към порт A на електромагнитния клапан, а входът за въздух на цилиндър④е свързан последователно към порт B на електромагнитния клапан. Входът за въздух на цилиндър ③ е свързан към шумозаглушител. Когато порт А на електромагнитния клапан се задейства, цилиндрите остават в прибрано положение. Когато порт B се захранва, цилиндрите започват да работят. |
1.Удължаване Когато подаването на въздух е включено: Електромагнитен клапан №1 е захранен и цилиндърът се разширява до първия ход.
След това електромагнитен клапан № 2 се захранва и цилиндърът се разширява до втория ход.
2.Прибиране Когато буталния прът е напълно изпънат: И двата електромагнитни клапана № 1 и № 2 са изключени и цилиндърът се прибира напълно. |

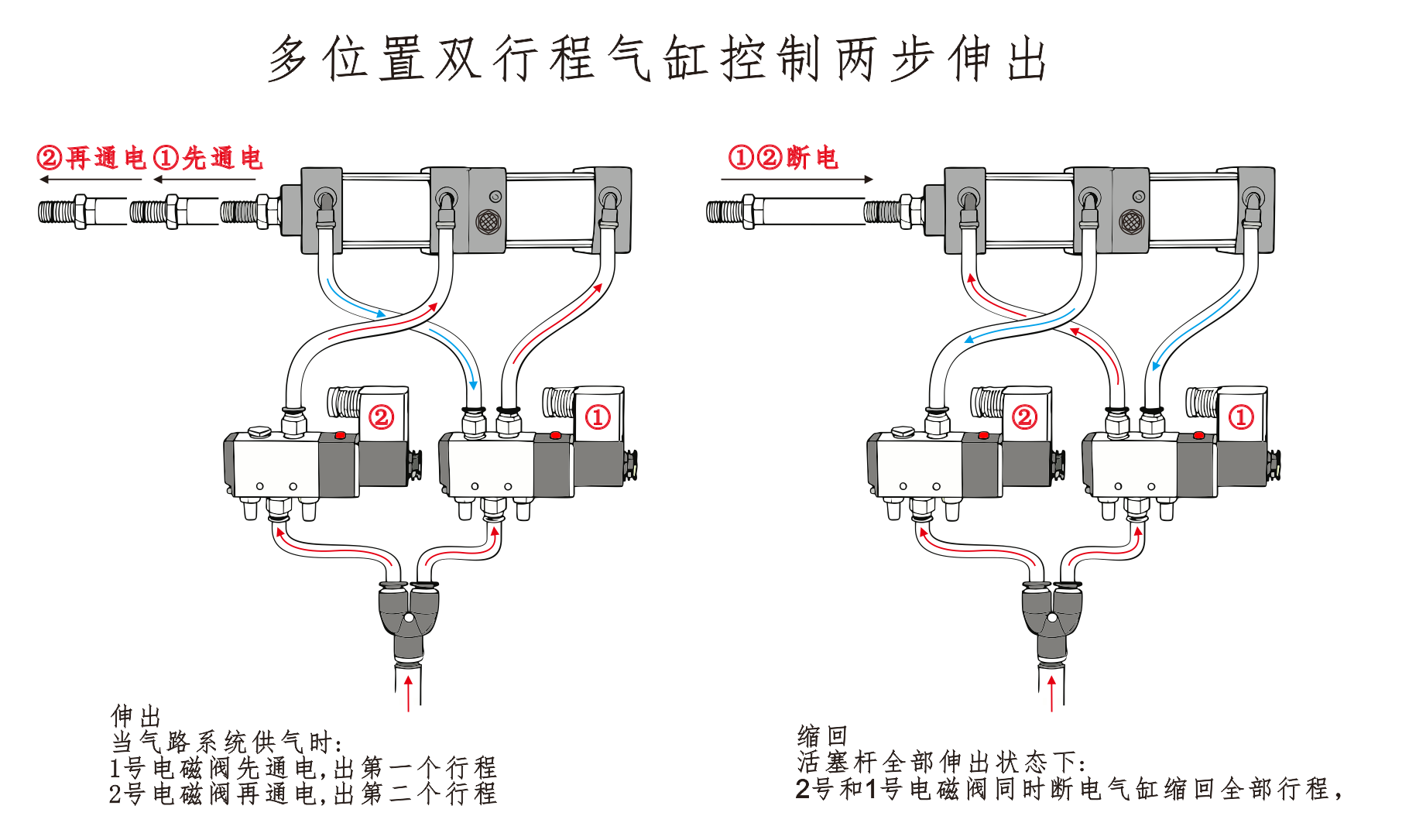

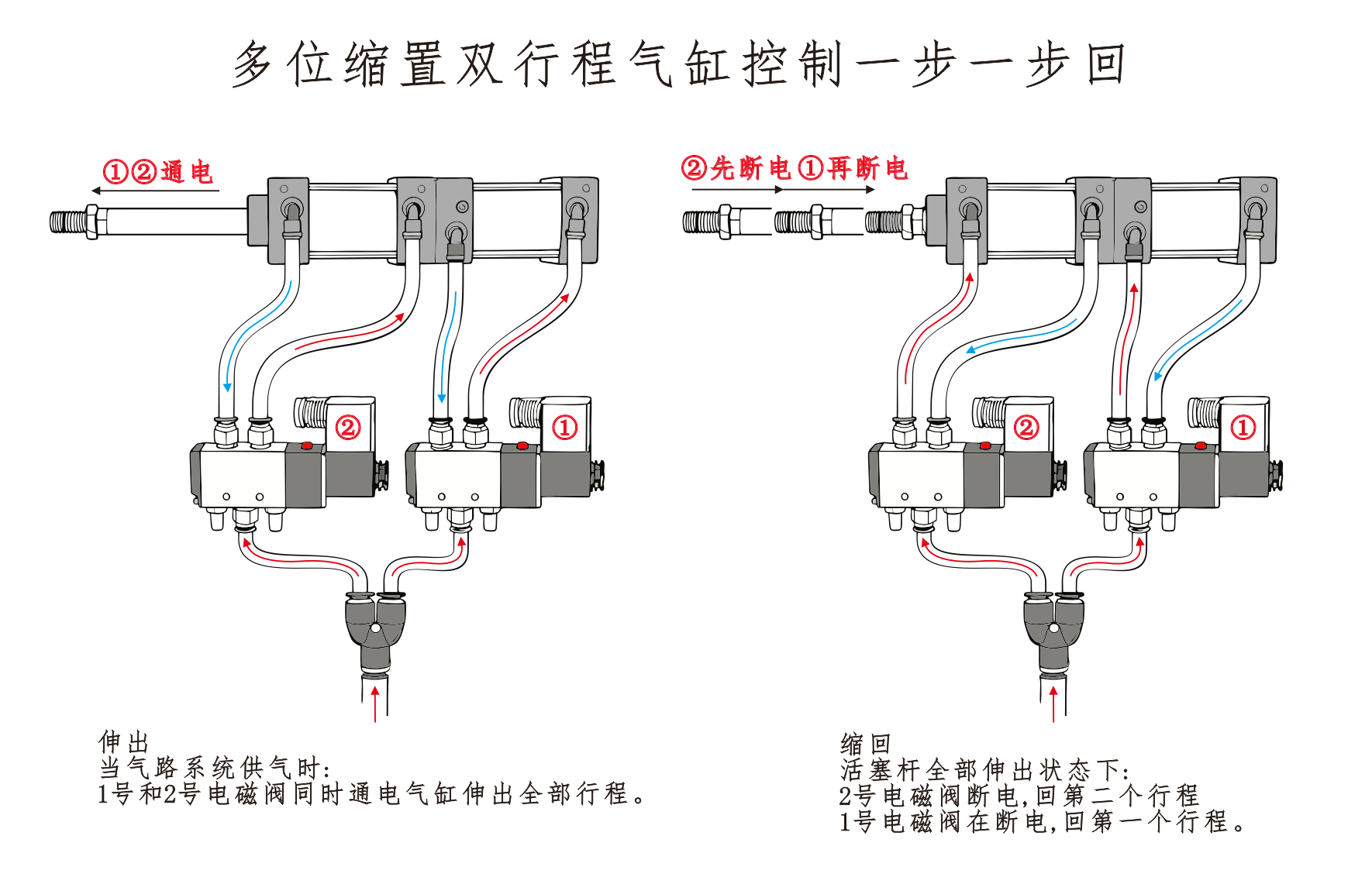

1. Удължаване (удар напред) Когато подаването на въздух е включено: Електромагнитен клапан №1 и №2 се захранват едновременно. Прътът на цилиндъра се простира през всички ходове, докато се разтегне напълно.
2. Прибиране (връщане стъпка по стъпка) ①Върнете се на втората позиция Когато буталния прът е напълно изпънат: Електромагнитен клапан № 2 е изключен, което кара цилиндъра да се прибере във втора позиция. ② Върнете се на първата позиция Електромагнитен клапан №1 е изключен, което кара цилиндъра да се прибере в първата позиция и да завърши процеса на връщане. |
|
|
|
|
Какво представлява серията SCT цилиндри?
·Буталния прът може да постигне множество точки на позициониране по време на пълния си ход.
