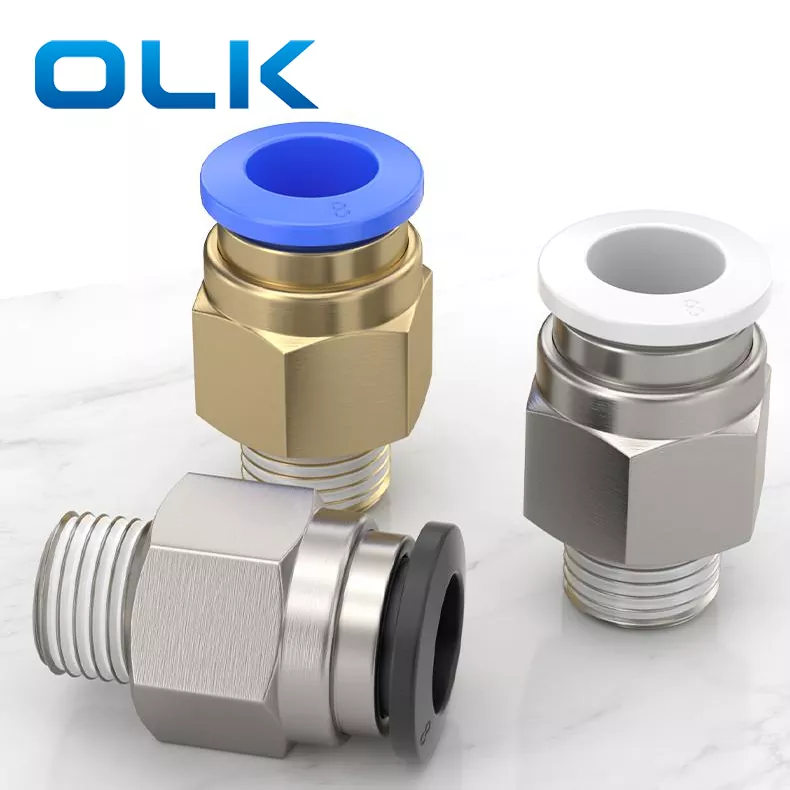

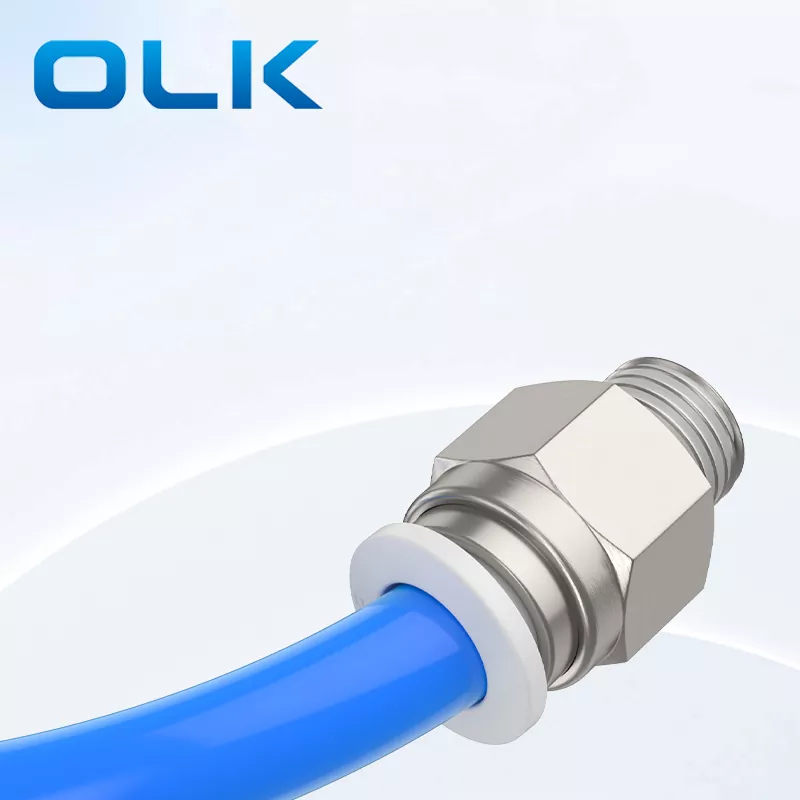

PC мъжкият резба право натискане в монтаж на тръби е пневматичен конектор с прав тип, проектиран за бърза и сигурна връзка на тръбите към портовете на оборудването. Той разполага с компактна структура, силно уплътняване и бързо монтаж.
|
Код за поръчка |
|||
|
PC |
8 |
- |
01 |
|
Модел |
Размер на тръбата (метричен) |
|
Тип резба (55 ° права тръба) |
|
|
4:4mm |
|
01: G1/8 |
|
|
6: 6 мм |
|
02: G1/4 |
|
|
8: 8 мм |
|
03:G3/8 |
|
|
10: 10 мм |
|
04: G1/2 |
|
|
12: 12 мм |
|
|
|
|
14: 14 мм |
|
|
|
|
16: 16 мм |
|
|
|
Течност |
Въздух/вода (условно)/вакуум |
|
Работно налягане |
0-1.0MPA |
|
Вакуумно налягане |
-100kpa (10 тор) |
|
Работна температура |
-10-60 ℃ |
|
Материал |
Найлон (PA), полиуретан (PU) |
|

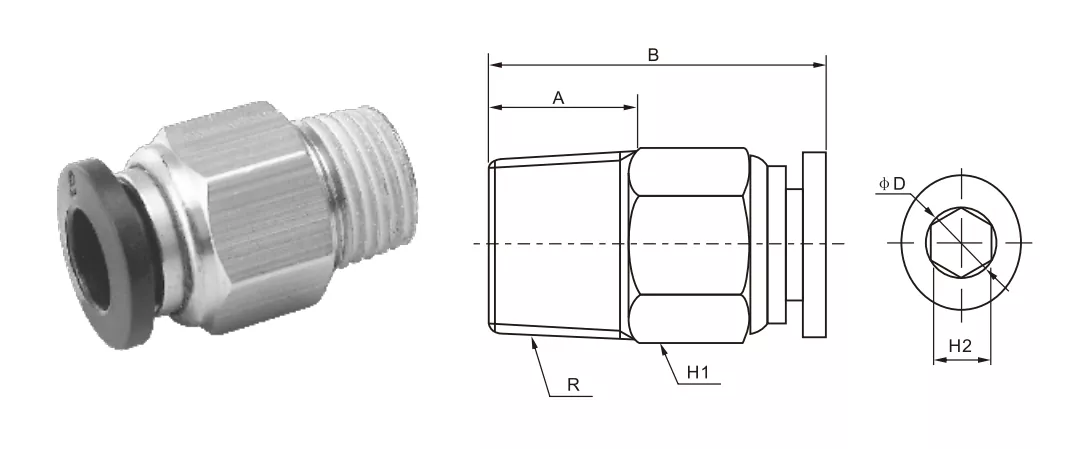

Институт за монтаж на тръба |
Метична монтаж на тръбата |
φd |
R |
A |
B |
Н1 |
Н2 |
|
PC5/32-M5 |
PC4-M5 |
4 |
M5 |
4.5 |
21.8 |
10 |
2 |
|
PC5/32-01 |
PC4-01 |
4 |
R1/8 |
6.5 |
20.5 |
10 |
3 |
|
PC5/32-02 |
PC4-02 |
4 |
R1/4 |
9 |
19.5 |
14 |
3 |
|
PC1/4-M5 |
PC6-M5 |
6 |
M5 |
4.5 |
22.8 |
12 |
2 |
|
PC1/4-01 |
PC6-01 |
6 |
R1/8 |
6.5 |
22.2 |
12 |
4 |
|
PC1/4-02 |
PC6-02 |
6 |
R1/4 |
9 |
22.2 |
14 |
4 |
|
PC1/4-03 |
PC6-03 |
6 |
R3/8 |
10 |
21.5 |
17 |
4 |
|
PC1/4-04 |
PC6-04 |
6 |
R1/2 |
10 |
23 |
21 |
4 |
|
PC5/16-01 |
PC8-01 |
8 |
R1/8 |
8 |
26.8 |
14 |
4 |
|
PC5/16-02 |
PC8-02 |
8 |
R1/4 |
10 |
25.2 |
14 |
6 |
|
PC5/16-03 |
PC8-03 |
8 |
R3/8 |
10 |
22.2 |
17 |
6 |
|
PC5/16-04 |
PC8-04 |
8 |
R1/2 |
11 |
23.7 |
21 |
6 |
|
PC3/8-01 |
PC10-01 |
10 |
R1/8 |
8 |
30.7 |
17 |
4 |
|
PC3/8-02 |
PC10-02 |
10 |
R1/4 |
10 |
31 |
17 |
6 |
|
PC3/8-03 |
PC10-03 |
10 |
R3/8 |
10 |
29.5 |
17 |
8 |
|
PC3/8-04 |
PC10-04 |
10 |
R1/2 |
11 |
25.2 |
21 |
8 |
|
PC1/2-01 |
PC12-01 |
12 |
R1/8 |
8 |
31.7 |
19 |
4 |
|
PC1/2-02 |
PC12-02 |
12 |
R1/4 |
10 |
33.2 |
19 |
6 |
|
PC1/2-03 |
PC12-03 |
12 |
R3/8 |
10 |
30 |
19 |
8 |
|
PC1/2-04 |
PC12-04 |
12 |
R1/2 |
11 |
30 |
21 |
8 |
|
|
PC14-03 |
14 |
R3/8 |
11 |
38 |
24 |
6 |
|
|
PC14-04 |
14 |
R1/2 |
12 |
39 |
24 |
8 |
|
|
PC16-03 |
16 |
R3/8 |
13 |
39 |
24 |
10 |
|
|
PC16-04 |
16 |
R1/2 |
15 |
39 |
27 |
12 |
От какъв материал е създаден PC конекторът?
Мед
Какви са имената на свързващите части за монтаж на тръба?

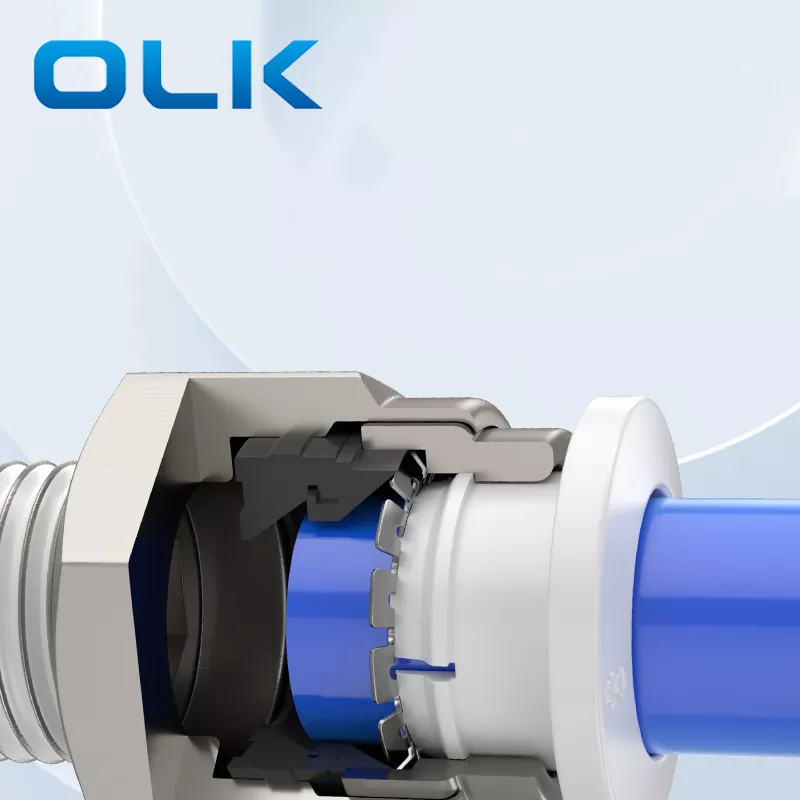

Бързо свързваща тръба Вътрешна структура: Освобождаване, комплект карта с цинкова сплав, пружина за заключване, ключалка, закопчалка за уплътняване, пластмаса с висока якост
Какъв тип компютърна нишка е?
Това е метрична нишка, M представлява.
