най-общо казано,PU тръбаса инсталирани на въздушни компресори за транспортиране на газ. Функционално казано, той може също да транспортира вода и други течности, но устойчивостта на корозия на PU тръбите не е особено висока.
Налично оборудване: пневматично оборудване, въздушен компресор, пневматични инструменти, въздушна помпа, въздушен цилиндър, машина за рязане, оборудване за пръскане, оборудване за заваряване, индустриален робот, опаковъчна машина, оборудване за контрол на околната среда, овлажнител, оборудване за отстраняване на прах, вентилационна система, система за пръскане, охладително оборудване. Лабораторно и медицинско оборудване: лабораторни инструменти, анализатори, медицинско газово оборудване, пробовземачи за въздух. Превозни средства и машини: Оборудване за поддръжка на автомобили, Системи за пневматично окачване, Производствено оборудване за автоматизация на селскостопански машини: Линии за сглобяване, Конвейерни системи, Оборудване за изпитване Друго оборудване: Машини за пълнене на напитки, Оборудване за обработка на храни, Инфлатори за балони, Оборудване за пясъкоструене.
PU въздушен маркуч, широко използван в оборудването за автоматизация.
| PU (полиуретанова тръба) | PA（найлонова тръба） | PE (полиетиленова тръба) | Гумена тръба | Сплетен подсилен маркуч | Изключително гъвкава тръба | PU плосък маркуч | |
| Характеристики: | Най-често използваният маркуч за въздух, изключително гъвкав Добър, гладка повърхност, ниско вътрешно съпротивление. | Висока твърдост, добра твърдост, способна да поддържа форма | Мек материал, полупрозрачен, ниска цена. | Произведени от естествен или синтетичен каучук и подсилени с плетен слой | PU или найлонова тръба с външен плетен подсилен слой от полиестер, арамидни влакна или тел от неръждаема стомана, предлагащи подобрена устойчивост на натиск и механична якост. | Използвайки специални материали и процеси, гъвкавостта далеч надхвърля тази на обикновените PU тръби | Тялото на тръбата е плоско и множество тръбопроводи могат да бъдат интегрирани паралелно. |
| Предимство | Добра гъвкавост, устойчивост на износване, устойчивост на усукване, лек, лесен за навиване и инсталиране | Устойчивост на високо налягане, устойчивост на висока температура (до 110 ° C), отлична устойчивост на масло и химикали и не се окислява лесно | Евтина цена, добра устойчивост на ниски температури и устойчивост на корозия (киселина, основа). | Отлична еластичност, абсорбира вибрации и има силна устойчивост на атмосферни влияния. | Изключително висока устойчивост на налягане (до няколко пъти по-висока от обикновените тръби), против разширение и добра импулсна производителност | Изключително мека, с много малък радиус на огъване, устойчива на умора при многократно огъване и възли, които не се чупят лесно. | Спестява място, чист и красив, лесен за управление на множество източници на въздух и предотвратяване на заплитане. |
| Недостатък | Устойчивостта на висока температура е средна (обикновено -10 ° C~+60 ° C), а устойчивостта на масло и химикали не е толкова добра, колкото найлоновите тръби. | Слаба гъвкавост, лесно чуплива при ниски температури и изисква голямо пространство за монтаж на огъване. | Слаба устойчивост на натиск, неустойчив на високи температури, склонен към стареене и слаба устойчивост на износване. | Изключително обемисти, с висока устойчивост на вътрешна стена и лесно стареене, пластмасовите тръби постепенно изместиха съвременните пневматични системи. | Гъвкавостта намалява, радиусът на огъване се увеличава и цената става по-скъпа. | Цената обикновено е по-висока и устойчивостта на натиск може да бъде малко по-ниска от тази на обикновените тръби със същата спецификация. | Посоката на огъване е ограничена (може да се огъва само към плоска посока), а цената е сравнително висока |
| Типични приложения: | Най-силната универсалност, подходяща за свързване на по-голямата част от пневматичното оборудване, особено в ситуации, които изискват често движение и огъване, като роботизирани ръце и мобилни устройства | Фиксирана инсталация, където се изисква устойчивост на масло и температура, като тръбопроводи в близост до машинни инструменти, автомобилостроене и високотемпературно оборудване. | Подходящ за връзки с ниско налягане, временни газови пътища или за некритични зони като вода и селскостопанско напояване. По-рядко се използва в пневматични вериги за главни вериги. | Използва се главно за тежко оборудване, строителни машини и случаи, които изискват голяма гъвкавост и устойчивост на вибрации. | Използва се в пневматични системи с високо налягане, изходи на въздушни компресори, главни газопроводи на дълги разстояния и ситуации, при които често се генерират импулси на налягане. | Влачещата верига (резервоарна верига) вътре в тялото на робота, която претърпява възвратно-постъпателно движение с висока честота, и оборудване, което изисква изключително висока гъвкавост. | Обобщение на газовия път за устройства с множество изпълнителни компоненти, като централизирани тръбопроводи от работни станции, клапанни острови до задвижващи механизми. |
Тръбата от полиуретанова тръба (PU) се предлага в четири цвята: син, прозрачен, червен и син. За нас е удобно да различаваме и свързваме работната тръба в пневматични устройства. По-конкретно, това зависи от стандартните спецификации на всяка компания. Например, някои компании изискват прозрачни тръби за вакуум, сини тръби за вход на въздух и оранжеви тръби за изход на въздух, за да разграничат различните тръбопроводи и да улеснят бързото отстраняване на неизправности и позиционирането по време на поддръжката на въздушната верига.
Първо, ние знаем, че размерът на PU въздушния маркуч може да определи дебита. Колкото по-голяма е пневматичната тръба, толкова по-силен е капацитетът на потока, което от своя страна влияе върху работната скорост на въздушния цилиндър.

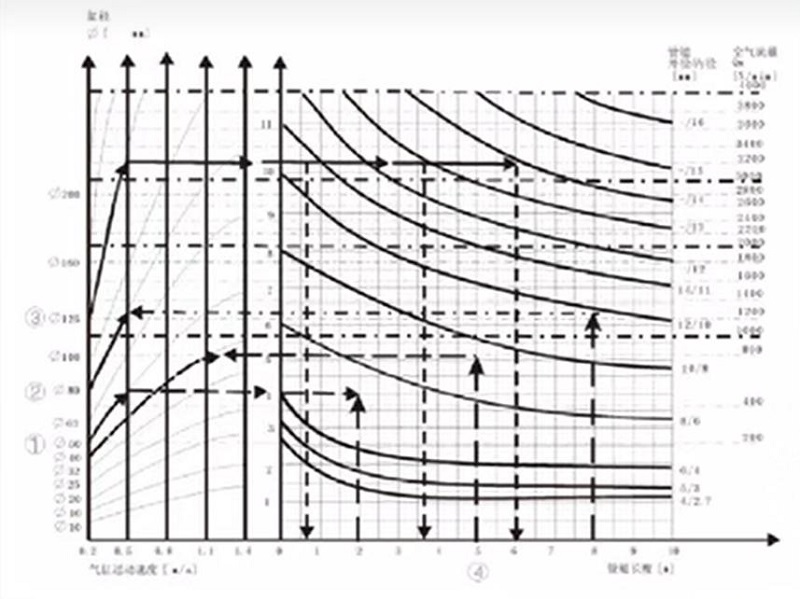

Строго погледнато, когато правим избор, трябва да включим параметри като ход, брой обороти в минута, диаметър на цилиндъра и др. за изчисляване. Въпреки това, въз основа на съответния опит, се препоръчват различни спецификации на цилиндрите със съответните спецификации на тръбите за въздуховод.
| Размер на отвора на въздушния цилиндър (mm) | Размер на тръбата (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Основният тръбопровод за работа на клапана може да избере малко по-големи тръби (което няма да доведе до допълнителна консумация на въздух, така че няма да има допълнителни разходи, направени по време на работа).
2. Въпреки това, тръбата между клапана и цилиндъра трябва да бъде оптимизирана в съответствие със следните принципи: ако диаметърът на тръбата е твърде малък, тя ще дроселира, като по този начин ограничава скоростта на цилиндъра; Прекомерният диаметър на тръбата обаче може да причини стагнация, като по този начин увеличи консумацията на въздух и времето за пълнене.
3. Необходимо е да се вземе предвид радиусът на огъване и е много важно да се провери радиусът на огъване, когато се използва верига за плъзгане.
PU тръбите обикновено имат работно налягане от около 10 kg/cm² при стайна температура, въпреки че това може да варира в зависимост от размера и модела. За приложения с високо налягане, подсилената тръба с PU оплетка е по-добър избор. Той е конструиран с трислоен дизайн - външен PU, средна полиестерна плетена армировка и вътрешен PU - осигуряващ повишена устойчивост на натиск и издръжливост. Освен това, този тип PU тръби е подходящ както за пренос на въздух, така и за вода.
Принцип на избор: Налягане на разрушаване ≥ 3 × работно налягане

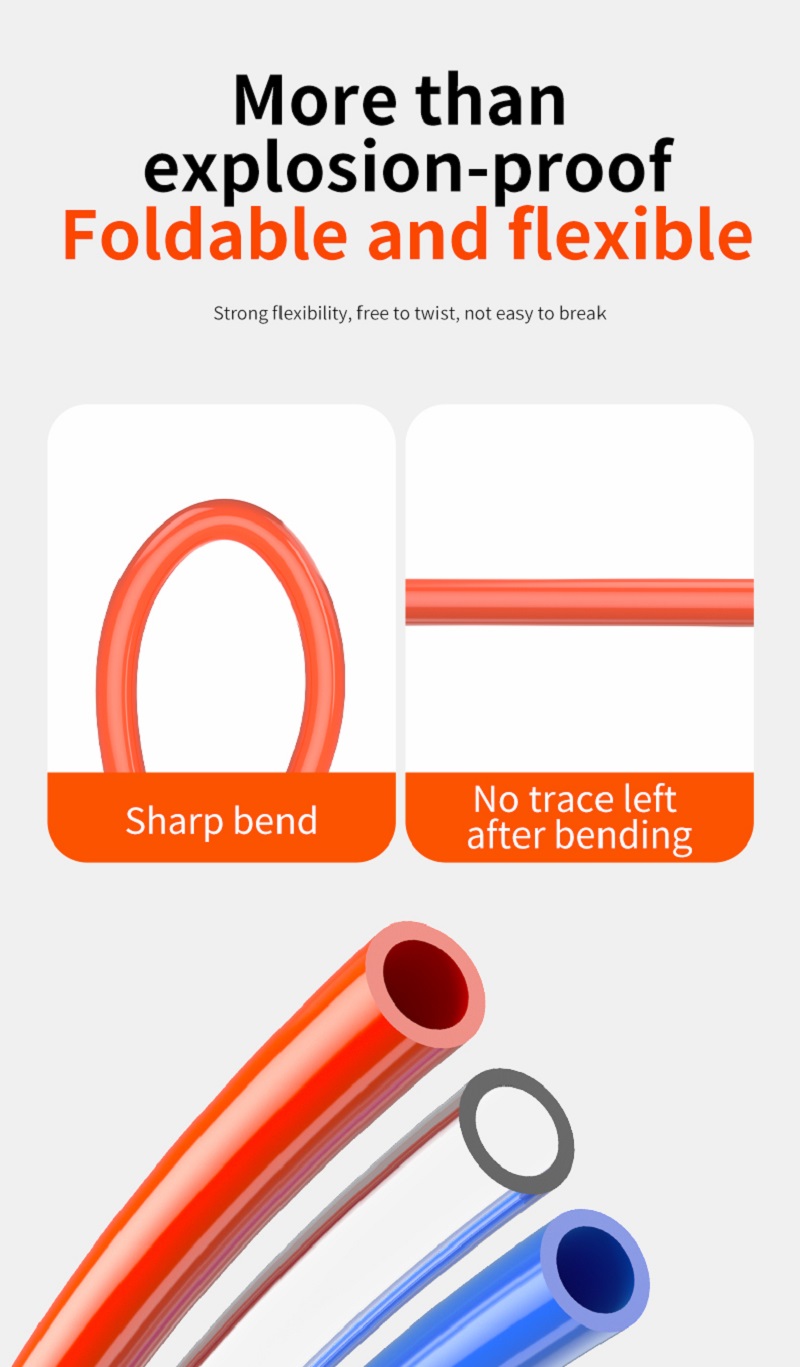

Гъвкавостта на PU тръбите играе критична роля за пространството за инсталиране и движението на оборудването, особено когато се използват различни размери като 6 mm и 8 mm PU тръби. По-малките диаметри като 6 mm PU тръба предлагат по-малък радиус на огъване, което ги прави идеални за компактни инсталации като контролни панели или малки системи за автоматизация, където пространството е ограничено. За разлика от тях, 8 mm PU тръби осигуряват по-висок капацитет на въздушния поток и обикновено се използват в приложения като пневматични инструменти или по-големи машини, където се изисква както гъвкавост, така и производителност на потока. В динамични системи като роботизирани ръце или опаковъчни машини, висококачествените полиуретанови тръби осигуряват плавно движение без прегъване, подобрявайки ефективността и удължавайки експлоатационния живот. Изборът на правилния размер пряко влияе върху производителността на системата и ефективността на инсталацията.
по-мек, устойчив на огъване, способен бързо да се отбие след огъване, по-малко податлив на блокиране по време на огъване, специализиран за системи за автоматизация, маршрутизиране на оборудването без блокиране
Твърдостта на PU тръбите обикновено е между 60A и 95A, в зависимост от формулата на материала и приложението. 60АPU тръбае мек и лесен за огъване, подходящ за сцени, изискващи често движение; PU тръбата 95A е по-твърда и подходяща за ситуации, които изискват високо налягане или дълготрайна фиксация. При избора е необходимо да се балансира гъвкавостта и твърдостта според действителните нужди.
①. Съотношение на материала: Съотношението на меки и твърди сегменти в полиуретана влияе пряко върху твърдостта и регулирането на съотношението може да промени характеристиките на тръбата.
②. Добавки: Добавянето на определени пълнители или пластификатори може значително да промени твърдостта, като например добавянето на силициев диоксид, което може да увеличи твърдостта.
③. Производствен процес: Параметри на процеса като температура на екструдиране и скорост на охлаждане също могат да имат фини ефекти върху крайната твърдост.
· Динамично приложение: При чести сценарии на огъване (като механично захранване с газ), се препоръчва да изберете маркучи в диапазон от 60 A до 75 A, за да избегнете напукване от умора.
·Среда с високо налягане: Препоръчително е да се използват твърди тръби с 85A или повече, когато се транспортират течности под високо налягане, за да се осигури якост на натиск.
Изисквания за устойчивост на износване: В ситуации, когато има провлачване или триене на земята, балансирана твърдост от около 80A е по-идеална.
①. Проверете твърдостта и идентифицирайте 85-95A. През лятото твърдостта на 98A не се омекотява лесно при високи температури; 95A твърдост през зимата, не се втвърдява лесно през студената зима. Твърде мек е лесно да се ядосаш; Твърде твърд и склонен към напукване
②. Захванете стената на тръбата равномерно, без да има мехурчета. Ако има кухи или вдлъбнати косми при прищипване, те се считат за дефектни
③. Проверете еластичността. След като се огъне на 90 градуса, той ще отскочи за секунди. Ако отскокът е бавен и има останали гънки, те не трябва да се използват
④. Проверете вътрешния диаметър и изберете съответните спецификации според налягането на оборудването. Ако вътрешният диаметър не е правилен, това ще повлияе на мощността
Сгъстеният въздух от компресорите е с висока температура. Краткосрочната употреба е добра, но дългосрочната употреба може да причини подуване или спукване на тръбата. Препоръчва се да се използва с въздушни резервоари, охладители и въздушни филтри.
В работилниците PU тръбите често се навиват, влачат и могат да влязат в контакт с корозивни течности. Тези фактори могат да повредят повърхността на тръбата, да ускорят стареенето и да съкратят експлоатационния живот. Сменете тръбите своевременно или използвайте OLK плетени PU тръби за високо налягане.
Боядисването със спрей включва високи температури, корозивни бои и издърпване на тръба под налягане, което може да доведе до спукване. Следвайте диаграмата налягане-температура на тръбата, поддържайте налягането в безопасни граници и обмислете използването на OLK плетени високо наляганеPU тръби.
Могат да бъдат свързани нормални прави връзки, завои и тройници
Да, цветът на пневматичната тръба и маркировките върху нея могат да бъдат персонализирани
