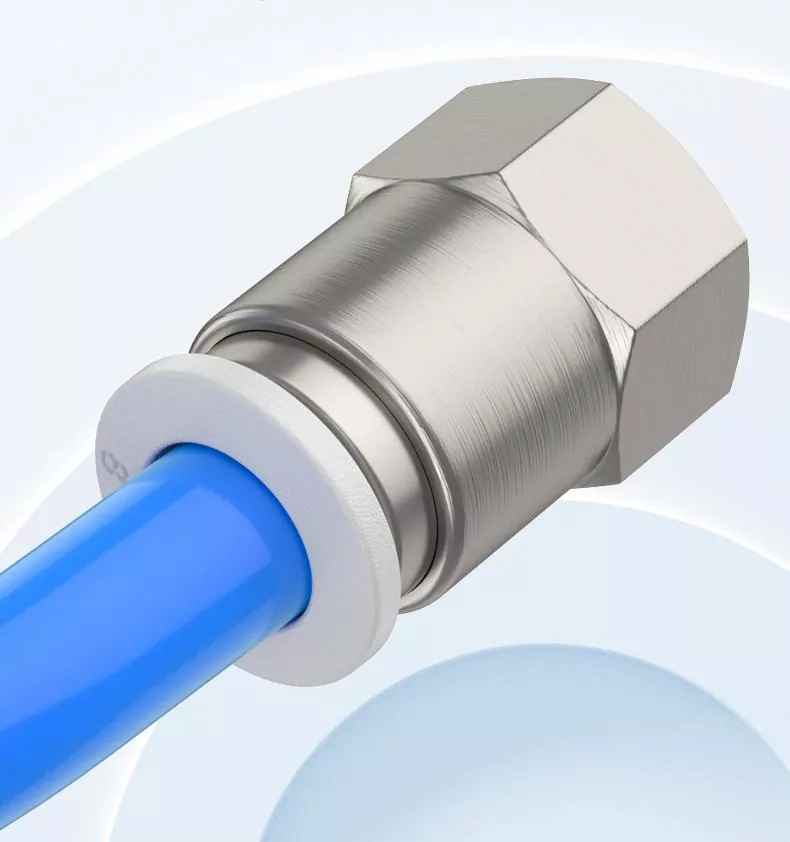

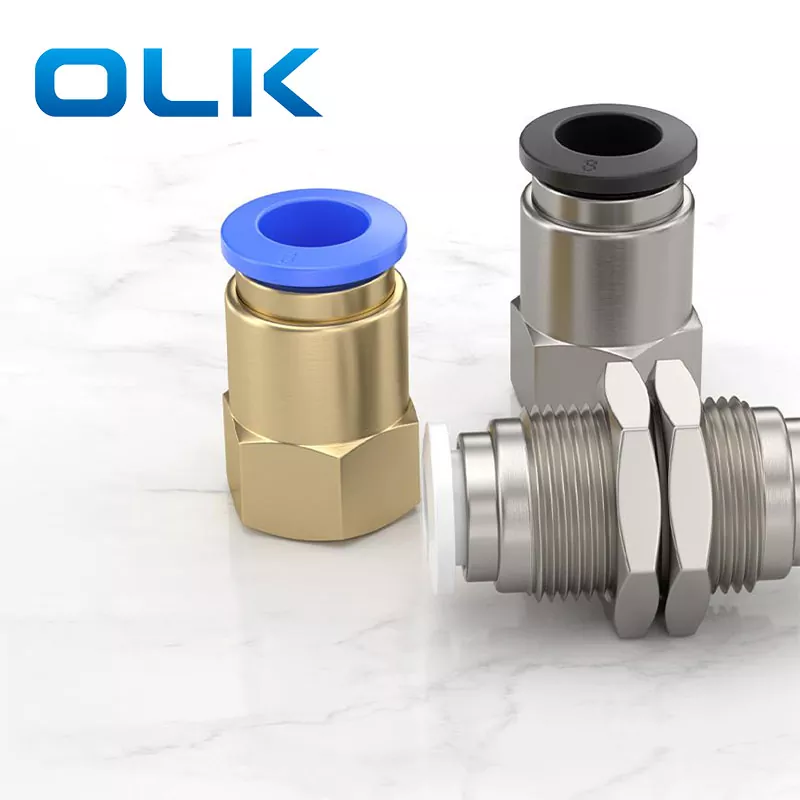

PCF женски направо натискане в монтиране на тръба и PC мъжки конец право натискане в тръба приспособяване на всички принадлежат към основния тип push-in ittiting.Не PCF е женска r резба права. Вътрешната нишка се използва за свързване на външни компоненти с резба, а крайният край на тръбата е свързан с маркуч. Бонда Поддръжка на множество стандарти на нишката, правейки вмъкване на маркуча и премахване на удобни. и се инсталира по -компактно
|
Код за поръчка |
|||
|
PCF |
8 |
- |
01 |
|
Модел |
Размер на тръбата (метричен) |
|
Тип резба (55 ° права тръба) |
|
PCF серия монтаж |
4:4mm |
|
01: G1/8 |
|
|
6: 6 мм |
|
02: G1/4 |
|
|
8: 8 мм |
|
03:G3/8 |
|
|
10: 10 мм |
|
04: G1/2 |
|
|
12: 12 мм |
|
|
|
|
14: 14 мм |
|
|
|
|
16: 16 мм |
|
|
|
Течност |
Въздух/вода (условно)/вакуум |
|
Работно налягане |
0-1.0MPA |
|
Вакуумно налягане |
-100kpa (10 тор) |
|
Работна температура |
-10-60 ℃ |
|
Материал |
Найлон (PA), полиуретан (PU) |
|
Институт за монтаж на тръба |
Метична монтаж на тръбата |

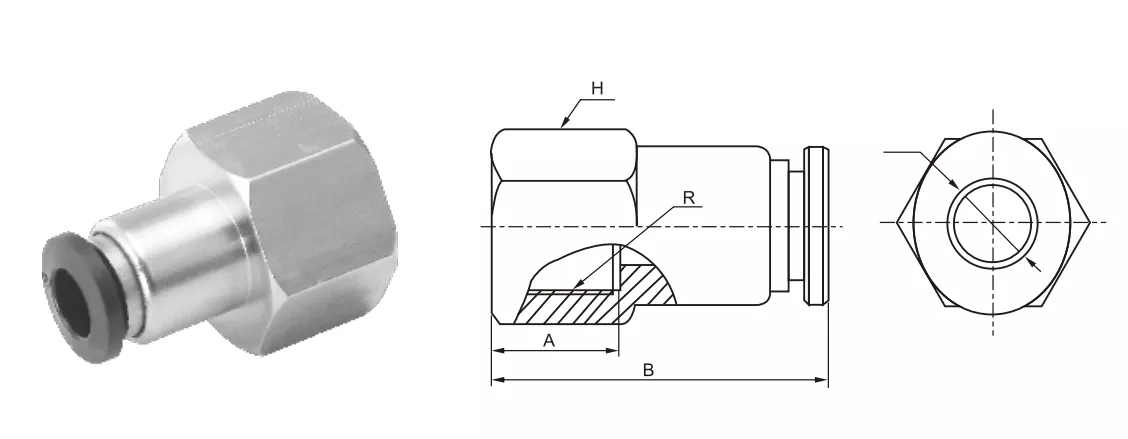

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Тип |
Push-in-connector |
|
|
Поддръжка на типа на нишката |
BSPT / NPT / Метрик |
|
|
Тема |
Мъж |
Женска |
|
Инсталация |
Завийте дупки с резба или цилиндър и други завършвания на оборудването |
Завийте във външния резбов цилиндър или съединение |
|
Приложение |
Най -често срещаният универсален модел, предпочитан, оборудван с вътрешно оборудване на нишки |
Използва се за свързване с външни фитинги с резба или в ситуации с високо пространство |
|
Инсталиран на цилиндъра или корпуса на клапана (цилиндърът има вътрешни нишки), крайният край е свързан към оборудването, а маркучът се поставя за употреба |
Свържете въздушния изход на контролния клапан или соленоидния клапан (с външна нишка) и фиксирайте устройството с вътрешна резба и поставете маркуч в другия край |
|
|
Изисква по-силна якост на заключване или по-високи изисквания за уплътняване, често използвани във връзка с уплътнител на резбата или О-пръстен |
Поради ограниченото пространство, за връзка могат да се използват само вътрешни нишки. Може да намали общата дължина на ставата |
|
Какви пневматични приложения са PCF женски направо натискане в монтаж на тръба, подходящ за？
Трябва да е външна връзка с аксесоар с резба с високо пространство
На какво трябва да обърна внимание, когато използвам съединител PCF?
Операционното налягане не може да надвиши 1,0MPa
