Нашата фабрика е специализирана в производството на цилиндър с двойна ос на TN серия. Добре дошли да купите TN Series Dual Axis цилиндър от OLK. Всяка заявка от клиентите се отговаря в рамките на 24 часа. Цилиндърът Ouleikai (OLK) Tn Dual Axis позволява едновременна контрола на множество оси, улесняване на сложните пътища на движение и съвместна работа с многооси.
В сравнение с използването на множество едноосни цилиндри поотделно, TN двойната ос цилиндри Интегрира множество задействащи оси, с вградена форма за монтиране на тяло, която е по-компактна.
OLK пневматични доставчици с усъвършенстван дизайн и оптимизирани алгоритми за управление, той постига ефективно използване на енергията и енергийно спестяващи ефекти, намалявайки потреблението на енергия и експлоатационните разходи.
Фиксираният панел на цилиндъра с двойна ос на TN има монтиращи дупки от три страни, улеснявайки многопозиционното зареждане. Той осигурява прецизно синхронно управление на множество оси, като гарантира синхронното движение на всяка ос в сложни пътища на движение.
1. Съответства на стандартите на компанията.
2. Вградена инсталация на тялото за пестене на пространство.
3. Притежава определено огъване и торсионно съпротивление, способни да издържат на странични товари.

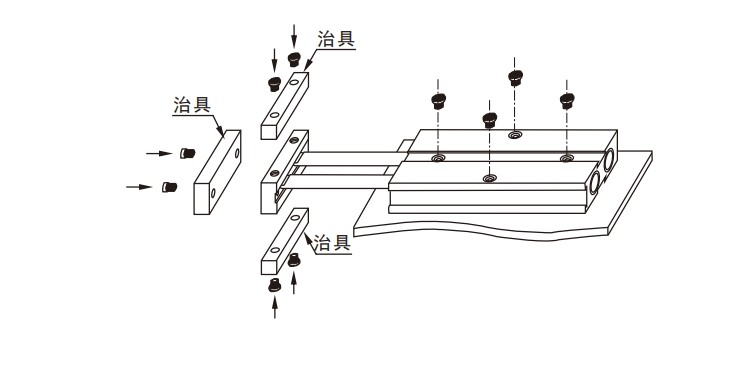

4. Монтиране на дупки от три страни на фиксираната плоча улеснява многопозицията монтаж.
5. Регулируема подложка за сблъсък на предния край върху тялото позволява регулиране на цилиндъра и облекчаване на въздействието.
6. Тази серия от цилиндри е стандартно оборудвана с магнитни приставки, с налични немагнитни опции.
|
Размер на отвора (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Режим на действие |
Двойна актьорска игра |
|||||
|
Работеща среда |
Почистен въздух |
|||||
|
Работно налягане |
0,1-1,0 MPa (14-145psi) |
|||||
|
Налягане на доказателство |
1,5 MPa (215psi) |
|||||
|
Работен температурен диапазон |
'-20-70 ℃ |
|||||
|
Обхват на скоростта на работа |
30-500 |
|||||
|
Режим на буфериране |
КАРИЧНА КУШИЯ |
|||||
|
Неоритаща прецизност |
± 0.4 |
± 0.3 |
||||
|
Размер на порта |
M5 x 0.8 |
PT1/8 |
||||
Точността на носителя се отнася до ъгъла, че фиксираната плоча на цилиндъра може да се върти, когато цилиндърът е в напълно прибрано състояние.
Наличните типове нишки за поглъщане са NPT и G.
PS: Цилиндър с двойна ос на TN серия с магнити.
TN серия двойна ос символ на цилиндъра:
|
Код за поръчка |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Модел |
|
Размер на отвора |
|
удар |
|
Магнит |
|
Тема |
|
TN: Цилиндър с двоен прът (двойно действие), пълна серия с магнит |
|
|
|
|
|
S: С магнит |
|
Празно: pt нишка |
|
|
|
|
|
|
|
|
|
T: NPT нишка |
|
|
|
|
|
|
|
|
|
G: G нишка |
TN серия двойна ос цилиндър Стандартна спецификация:
|
Размер на отвора (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Режим на действие |
Двойна актьорска игра |
|||||
|
Работеща среда |
Почистен въздух |
|||||
|
Работно налягане |
0,1-1,0 MPa (14-145psi) |
|||||
|
Налягане на доказателство |
1,5 MPa (215psi) |
|||||
|
Работен температурен диапазон |
'-20-70 ℃ |
|||||
|
Обхват на скоростта на работа |
30-500 |
|||||
|
Режим на буфериране |
КАРИЧНА КУШИЯ |
|||||
|
Неоритаща прецизност |
± 0.4 |
± 0.3 |
||||
|
Размер на порта |
M5 x 0.8 |
PT1/8 |
|
|||
Точността на носителя се отнася до ъгъла, че фиксираната плоча на цилиндъра може да се върти, когато цилиндърът е в напълно прибрано състояние.
Наличните типове нишки за поглъщане са NPT и G.
PS: Цилиндър с двойна ос с магнити.
|
отвор (mm) |
Диаметър на буталния прът (mm) |
Актьорски тип |
Ефективна зона (MM²) |
Въздушно налягане (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Двойна актьорска игра |
Push Side |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Push Side |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Двойна актьорска игра |
Push Side |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Push Side |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Двойна актьорска игра |
Push Side |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Push Side |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Двойна актьорска игра |
Push Side |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Push Side |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Двойна актьорска игра |
Push Side |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Push Side |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Двойна актьорска игра |
Push Side |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Push Side |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
