Трансмитери Пневматично-електрическо реле

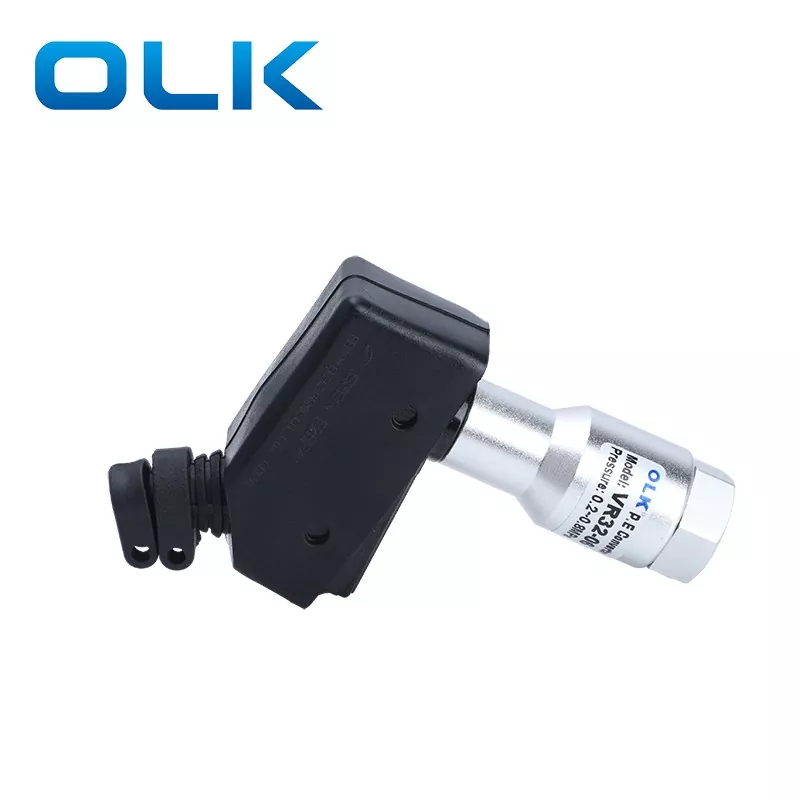

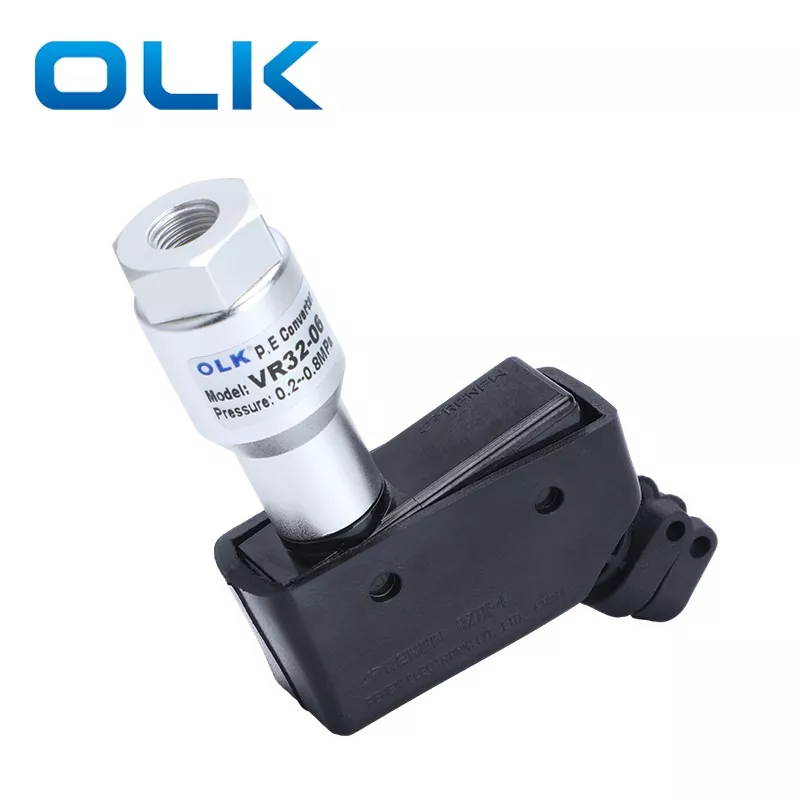

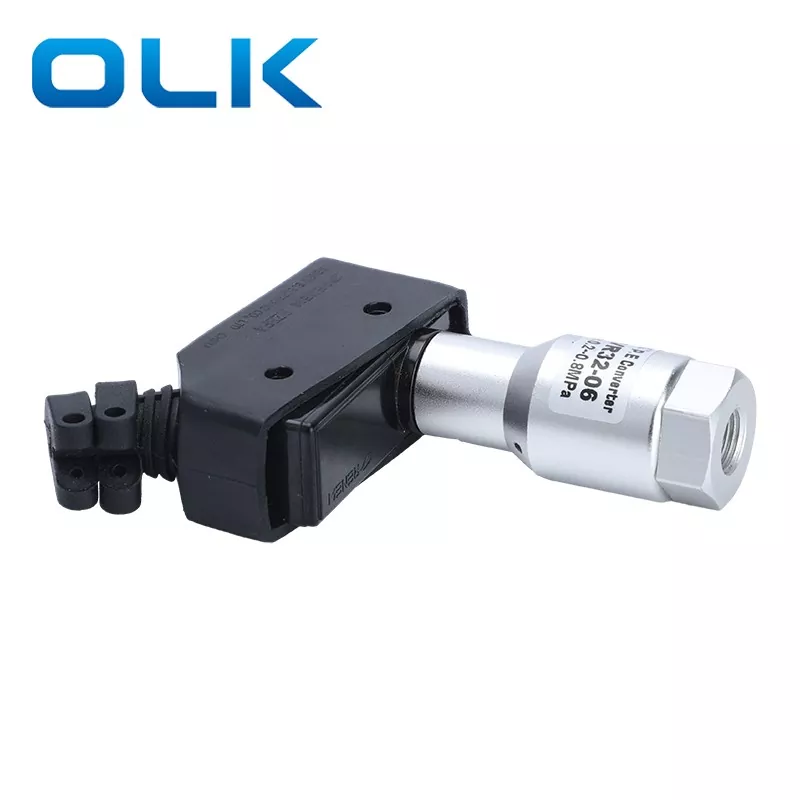

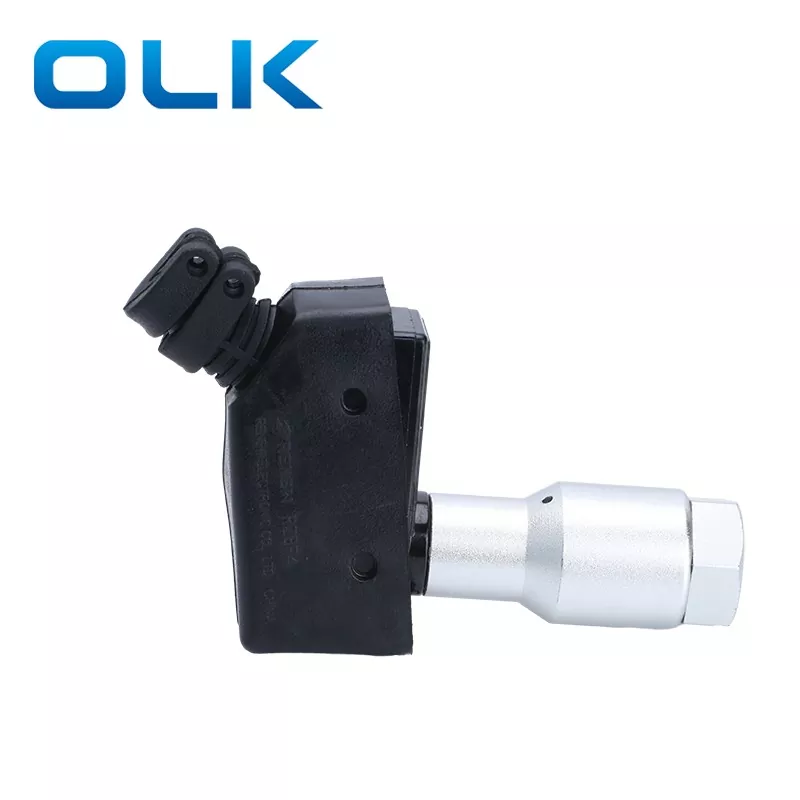

OLK Transmitters Пневматично-електрическо реле  SMC TYPE VR3200 Series е превключвател за налягане, който преобразува пневматичните сигнали в електрически сигнали. Състои се от пет основни части: микропревключвател, пружина, бутало, тяло и капак. Работното налягане е 0,1-1,0 MPa VR3200 Пневматично-електрически прецизни резбови интерфейси не се оголват лесно. Двата края са снабдени с прахови тапи, а използването на специален защитен капак ги прави по-издръжливи и удължава експлоатационния им живот.

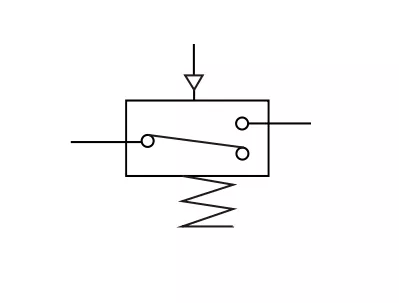

символ:

Приложения на превключватели за налягане:

1. Откриване на налягането в цилиндрите: Пневматичният превключвател за налягане открива налягането в цилиндрите.

2. Вакуумно потвърждение на ръцете на робота: Близо до вендузата на роботизирана ръка на автоматичен конвейер превключвателят потвърждава засмукването.

3. Откриване на изтичане на газ: Използвайки сензор за ниско налягане, превключвателят открива малки промени в газа, за да измери изтичането.

4. Управление на захранващото налягане: Чрез свързване на превключвател за налягане към регулатор в пневматична система, захранващото налягане може да се настрои въз основа на показаната стойност на налягането. По време на работа показаната стойност показва дали захранващото налягане е необичайно. Например, в производствена линия за измиване, множество превключватели за налягане на течността наблюдават подаването на вода, масло и т.н. На хидравличните цилиндри превключвателите за налягане потвърждават силата на удара.

5. Откриване на позиция: Цифров превключвател за налягане открива обратното налягане на дюзата, за да потвърди позицията на детайлите.

6. Контрол на въздушния поток

7. Мониторинг на запушването на филтъра: Сензор за диференциално налягане измерва разликата в налягането от двете страни на филтъра. По-голямата разлика показва повече запушване. Въз основа на състоянието на запушване филтърът може да бъде почистен или сменен.

8. Откриване на нивото на течността: Сензор за диференциално налягане открива нивата на течността чрез запечатване на долния отвор за въздух. Тъй като нивото на течността се променя, нетното налягане в свързаната вертикална тръба се променя, което позволява откриване на нивото.

Трансмитери от серия SMC тип VR320: Пневматично-електрическо реле Общи параметри

Често задавани въпросиза електропневматичен преобразувател VR32:

1.Може ли вашето електропневматично реле VR32 директно да замени VR3200 или VR3201 на SMC?

да Серията VR32 на OLK е напълно съвместима със серията SMC VR3200/3201 по отношение на монтажни размери, размер на порта (1/8") и електрическа производителност. Това е 100% заместител с по-конкурентна цена. Рентабилен заместител на VR3200!

2. Каква е разликата между преобразувател VR32 и превключвател за налягане?

VR32 е механично пневматично-електрическо реле, предназначено да преобразува пневматичен сигнал в електрически контактен сигнал. Той е прост и издръжлив, използва се главно за откриване на състояние "Въздух ВКЛЮЧЕН/ИЗКЛЮЧЕН" или за потвърждение на удара. Пресостатите, от друга страна, често разполагат с цифрови дисплеи и точни скали за настройка за наблюдение на специфични стойности на налягането.

3. Какви са типичните сценарии за приложение на пневматично-електрически преобразуватели VR32?

Реле за отчитане на позицията на цилиндъра:

Откриване на ограничение на хода на цилиндъра: Когато цилиндърът достигне ограничението, налягането се повишава и VR32 изпраща сигнал до PLC, подканвайки машината да продължи към следващата стъпка.

Блокировка за безопасност: Машината ще стартира само когато въздушното налягане достигне стандарта и веригата е свързана.
