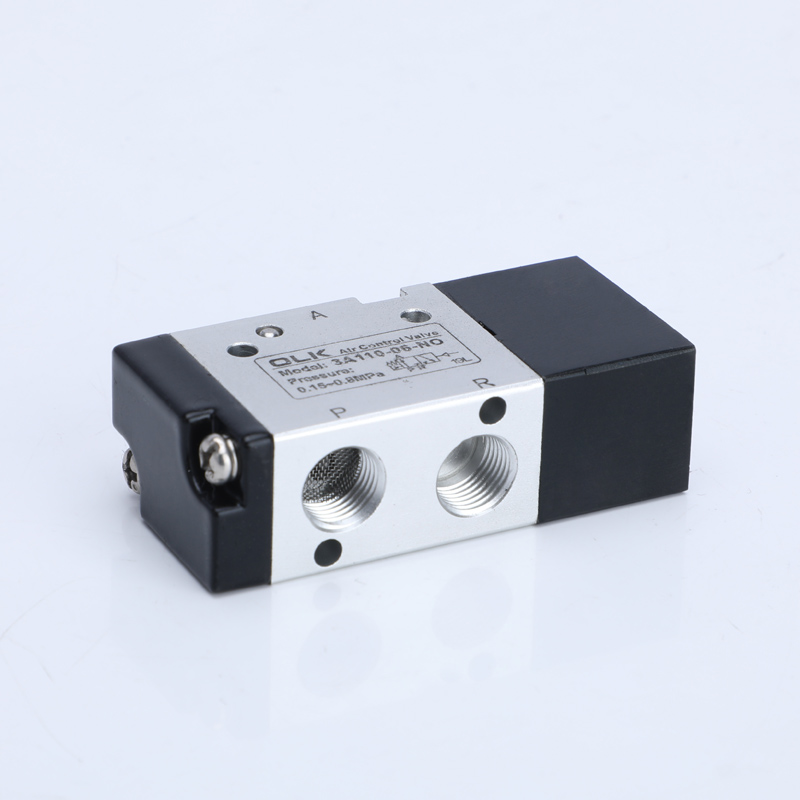

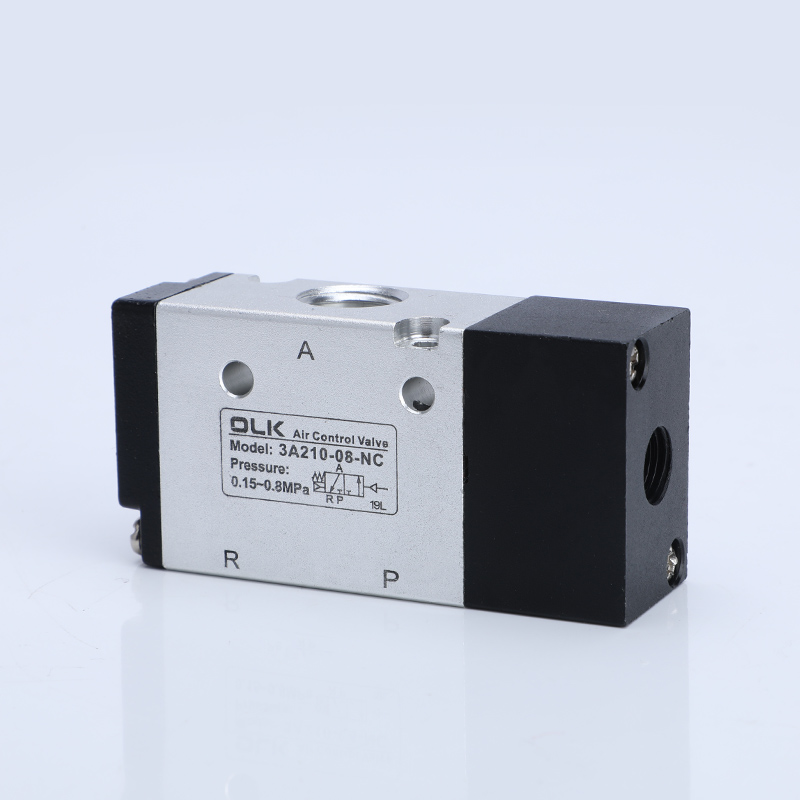

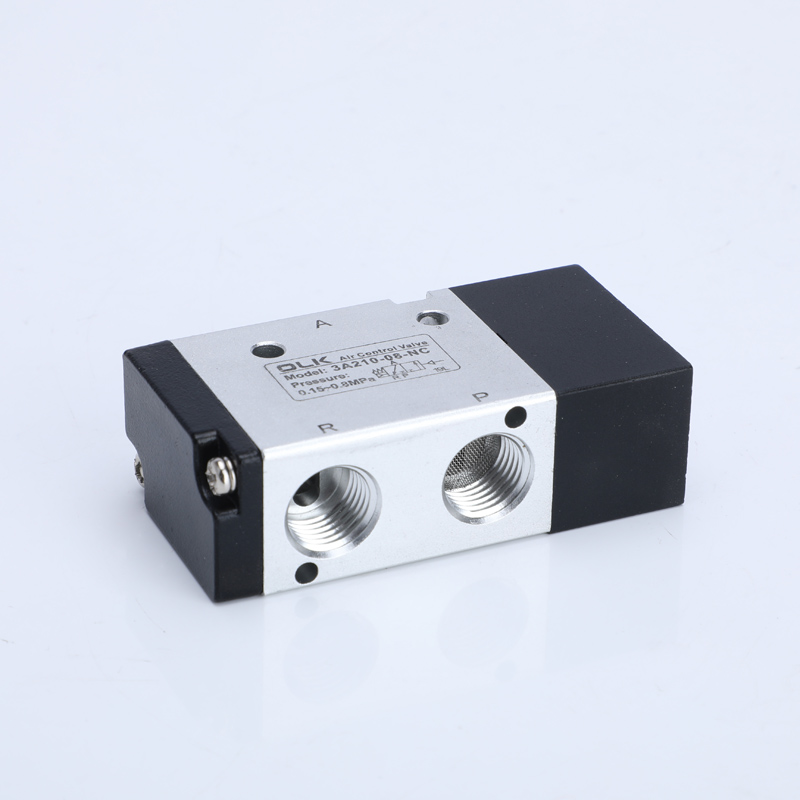

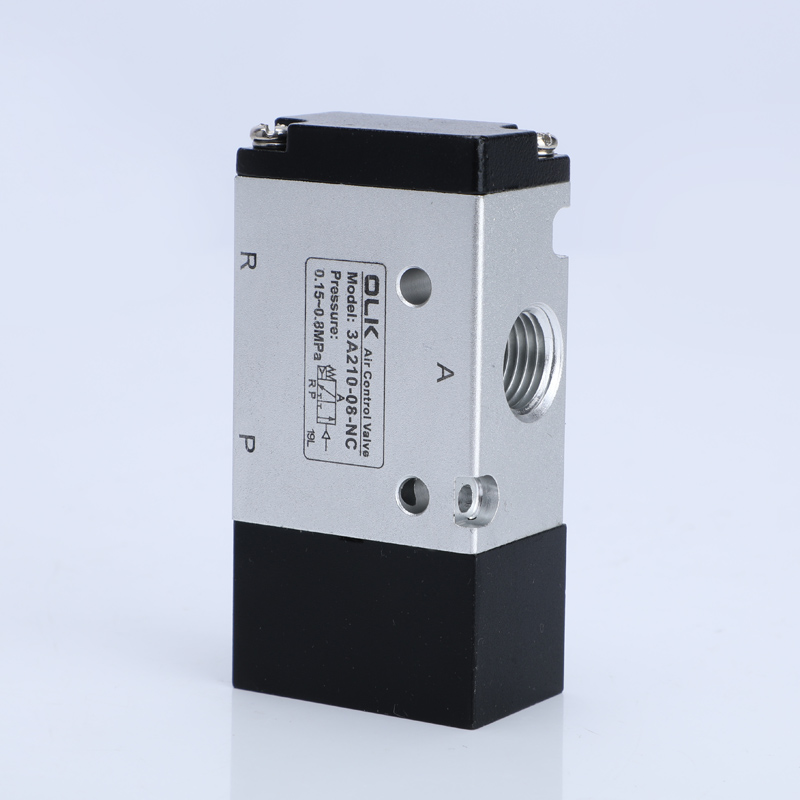

Трипътният пневматичен насочващ клапан за регулиране на въздуха от серия 3A е насочващ клапан за течност, подходящ за въздух като работна среда.
Продуктът има ниско начално въздушно налягане, тип управление с една глава, включващ нулиране на пружината и тип управление с двойна глава с функция за запаметяване на позицията.
Вътрешният отвор е обработен със специална технология, което води до ниско съпротивление на триене, няма нужда от смазване с масло, стабилен жизнен цикъл и дълъг експлоатационен живот.
Конструкцията е лека и лесна за монтаж.
Производителите на Ouleikai (OLK) предоставят услуги по персонализирано тяло на клапана, което позволява различни повърхностни обработки на клапана.
Трипътните вентили за контрол на въздуха от серията 3A и клапаните за контрол на потока се използват широко в оборудване за автоматизация на опаковки, управление на роботи, системи за сгъстен въздух и други области.
СИМВОЛ:
Код за поръчка
3A
3
10
08
НЕ
МОДЕЛ
КОД
ТИП ВЕНТИЛ
РАЗМЕР НА ПРИСТАНИЩЕТО
АКТЬОРСКИ ТИП
3A:2 позиция 3-пътен вентил
Серия 1:100
10: еднократно действие
06:G1/8
НЕ: Нормално отворен
2:200 серия
20: двойно действие
08:G1/4
NC: Нормално близо
3:300 серия
10:G3/8
1. Структура от бутален тип с отлично уплътнение и бърза реакция.
2. Двуглаво пневматично управление с функция за памет.
3. Вътрешни отвори, обработени със специални техники, което води до ниско съпротивление на триене, ниско налягане при стартиране и удължен живот.
4. Не изисква смазване с масло.
5. Лесен монтаж с множество позиции за монтаж.
6. Може да се интегрира с вентилен модул на основната плоча, спестявайки място за монтаж.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
външен контрол на въздуха |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0,15~0,8(21~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Максимална работна честота |
5 пъти/секунда |
|
Материал на тялото |
алуминиева сплав |
|
модел |
Диаметър на порта |
брой позиции |
Ефективна площ на напречното сечение mm² (CV стойност) |
|

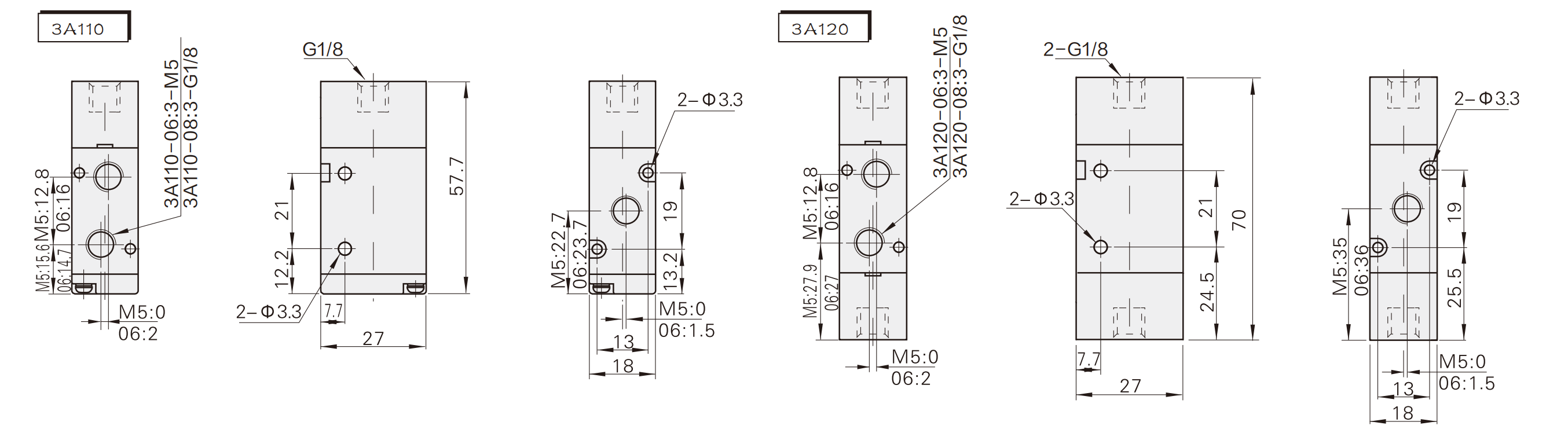

3A110-M5 |
M5 |
Двупозиционен трипосочен |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Двупозиционен трипосочен |
5,5 (0,3) |
|

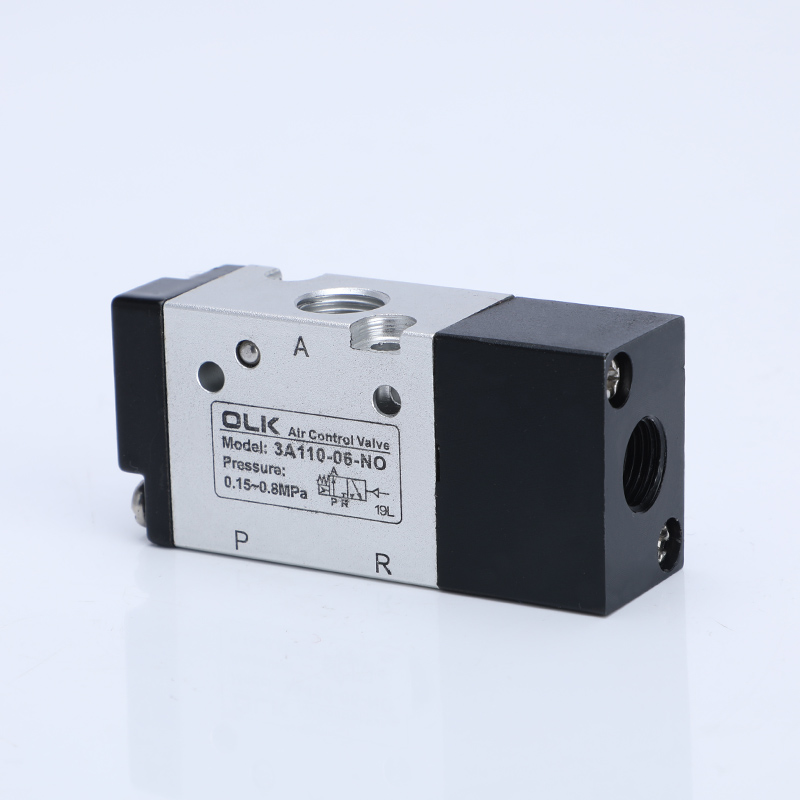

3A110-06 |
G1/8 |
Двупозиционен трипосочен |
12,0 (0,67) |
|

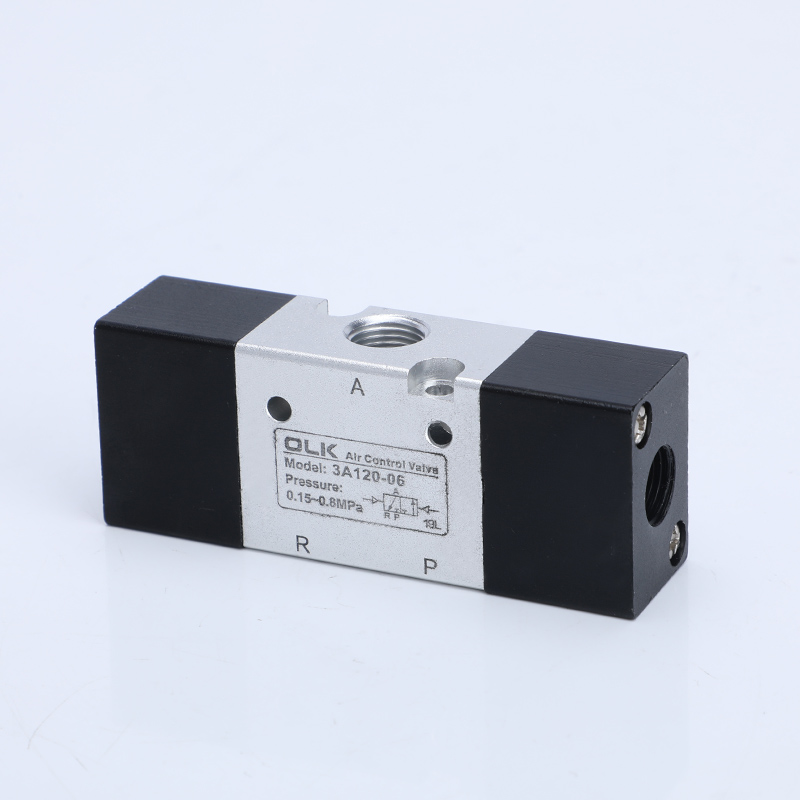

3A120-06 |
G1/8 |
Двупозиционен трипосочен |
12,0 (0,67) |
|
3A210-06 |
G1/8 |
Двупозиционен трипосочен |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Двупозиционен трипосочен |
14,0 (0,7) |
|
3A210-08 |
G1/4 |
Двупозиционен трипосочен |
16,0 (0,89) |
|

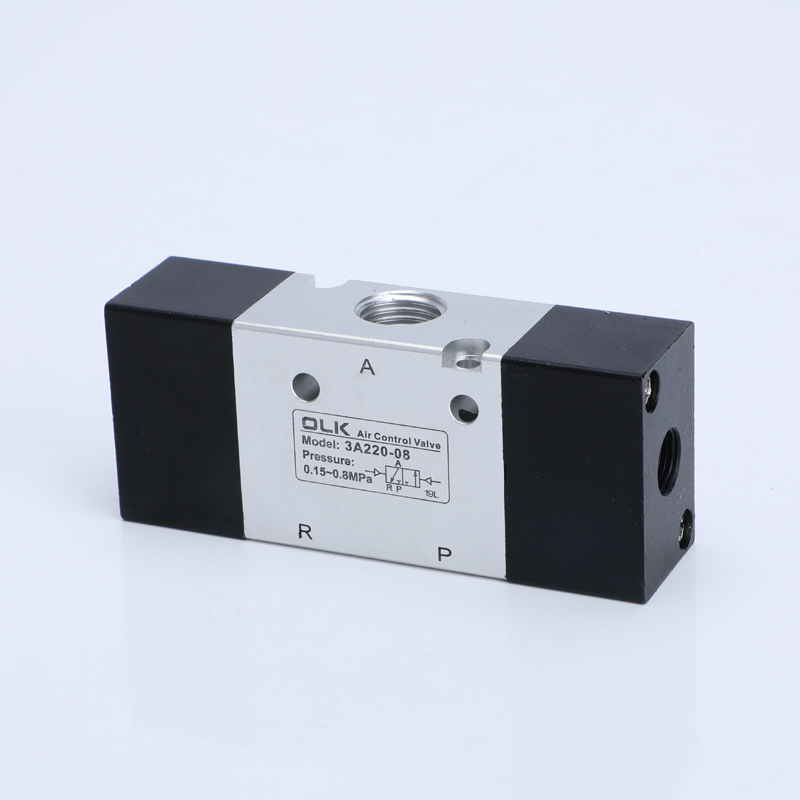

3A220-08 |
G1/4 |
Двупозиционен трипосочен |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
Двупозиционен трипосочен |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Двупозиционен трипосочен |
25,0 (1,39) |
|

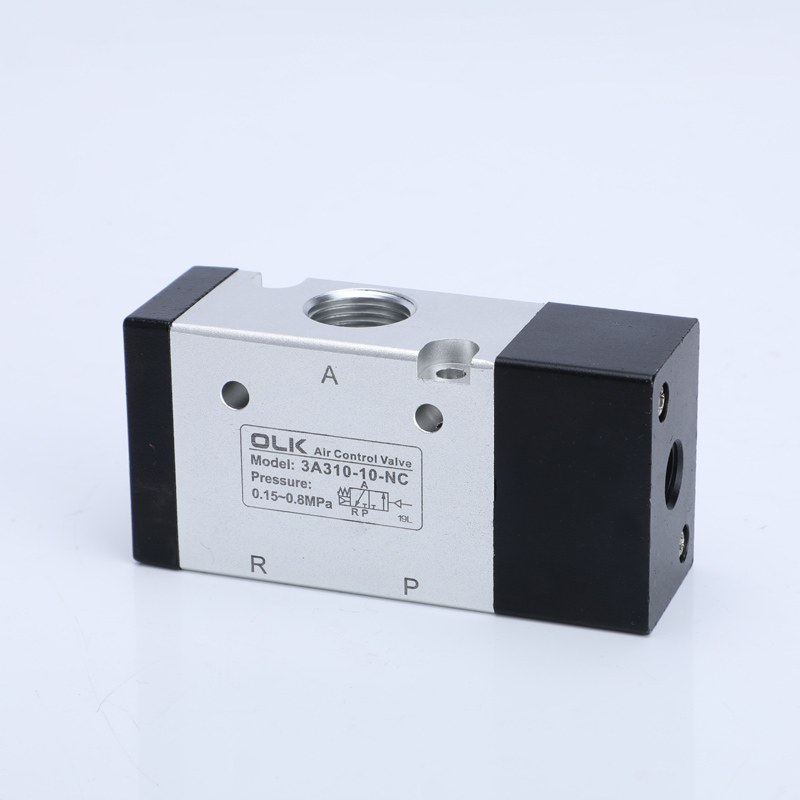

3A310-10 |
G3/8 |
Двупозиционен трипосочен |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Двупозиционен трипосочен |
30,0 (1,67) |
|

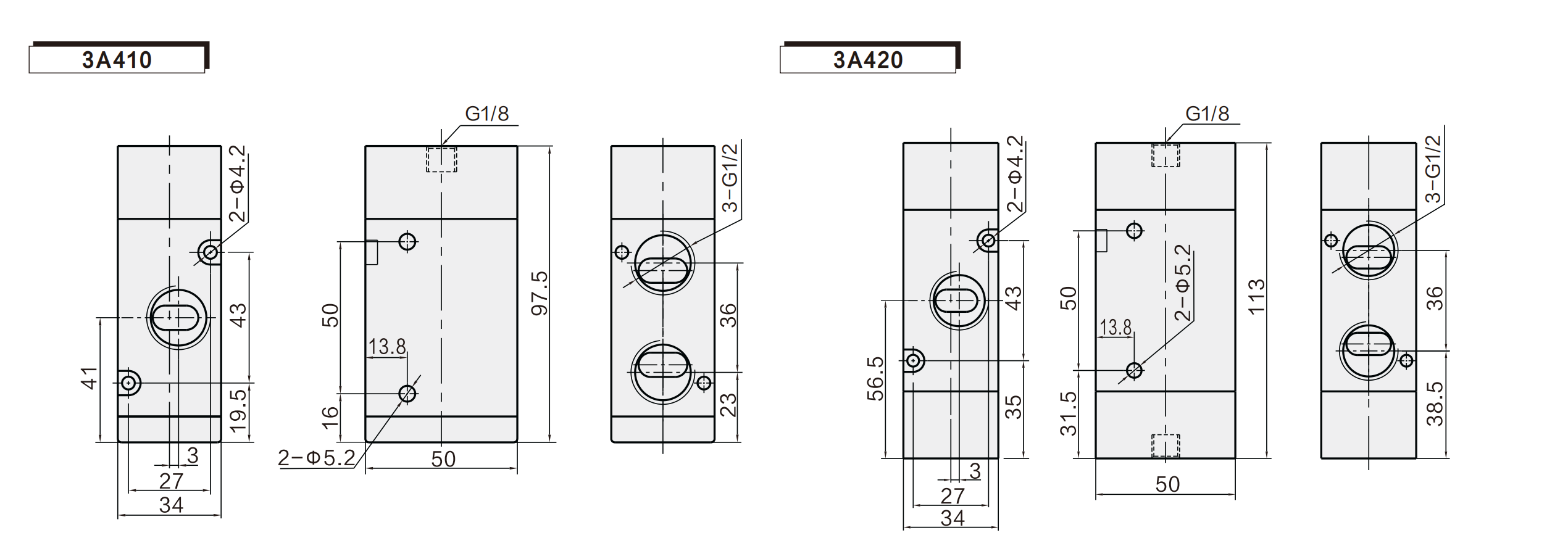

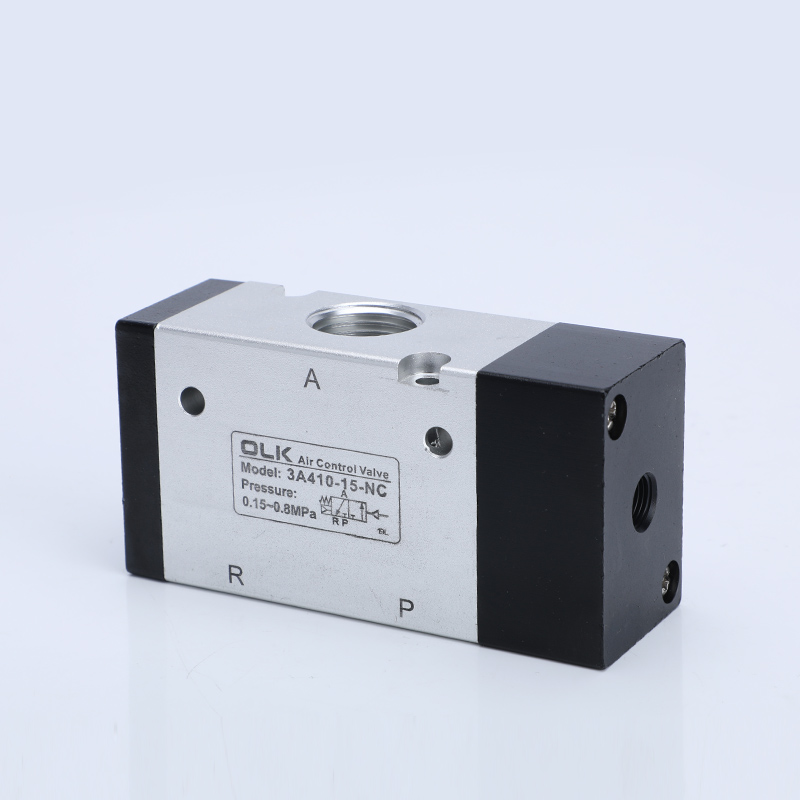

3A410-15 |
G1/2 |
Двупозиционен трипосочен |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Двупозиционен трипосочен |
50,0 (2,79) |
