5-пътният въздушен контролен клапан от серия Ouleikai (OLK) 4A позволява управление и превключване на различни течности и може да управлява двойнодействащи цилиндри. Серията 4A се управлява от въздуха, осигурявайки бърза скорост на реакция и точна работа, за да се гарантира стабилността и прецизността на контрола на газа. Строго е забранено използването на този продукт при условия, надвишаващи определения диапазон, за да се избегне повлияване на продължителността на живота и безопасността на продукта.
СИМВОЛ:
Код за поръчка
4A
1
10
06
МОДЕЛ
КОД
ТИП ВЕНТИЛ
РАЗМЕР НА ПРИСТАНИЩЕТО
4A:2 позиция 5-пътен вентил/3 позиция 5-пътен вентил
Серия 1:100
10: Единичен соленоид 5/2 посока
M5:M5X0.8
2:200 серия
20: Двоен електромагнитен клапан 5/2 пътен
06:G1/8
3:300 серия
30C: Двоен електромагнитен клапан 5/3 пътен затворен център
08:G1/4
4:400 серия
30E: Двоен електромагнитен клапан 5/3 изпускателен център
10:G3/8
30P: Двоен електромагнитен клапан 5/3 център на налягането
15:G1/2
1. Структура от бутален тип, отлично уплътнение, отзивчива реакция;
2. Трипозиционните електромагнитни вентили предлагат три централни функции за избор;
3. Двуглавите двупозиционни пневматични вентили имат функция за памет;
4. Вътрешният отвор се обработва със специална техника, което води до ниско съпротивление на триене, ниско налягане при стартиране и дълъг експлоатационен живот;
5. Няма нужда от смазване с масло;
6. Може да се интегрира с основа, за да образува клапанна група, спестявайки място за монтаж.
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
външен контрол на въздуха |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0,15~0,8(21~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Материал на тялото |
алуминиева сплав |
|
модел |
Диаметър на порта |
брой позиции |
най-висока работна честота |
Ефективна площ на напречното сечение mm² (CV стойност) |
|
4A110-M5 |
M5 |
2 позиция 5 начин |
5 пъти/секунда |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 позиция 5 начин |
5 пъти/секунда |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Три позиционни пет начина |
3 пъти/секунда |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Три позиционни пет начина |
3 пъти/секунда |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Три позиционни пет начина |
3 пъти/секунда |
5,0 (0,28) |
|

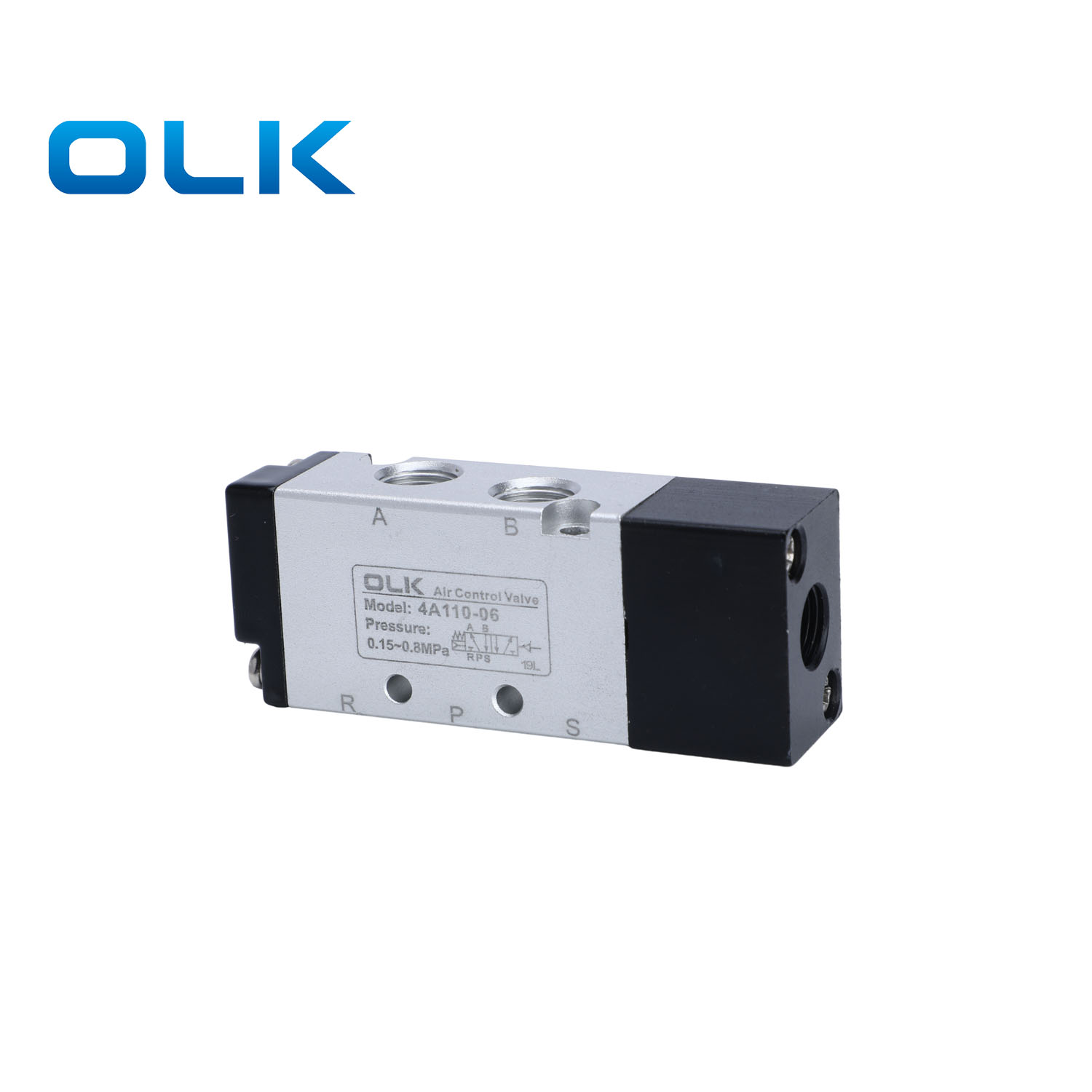

4A110-06 |
G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
12,0 (0,67) |
|

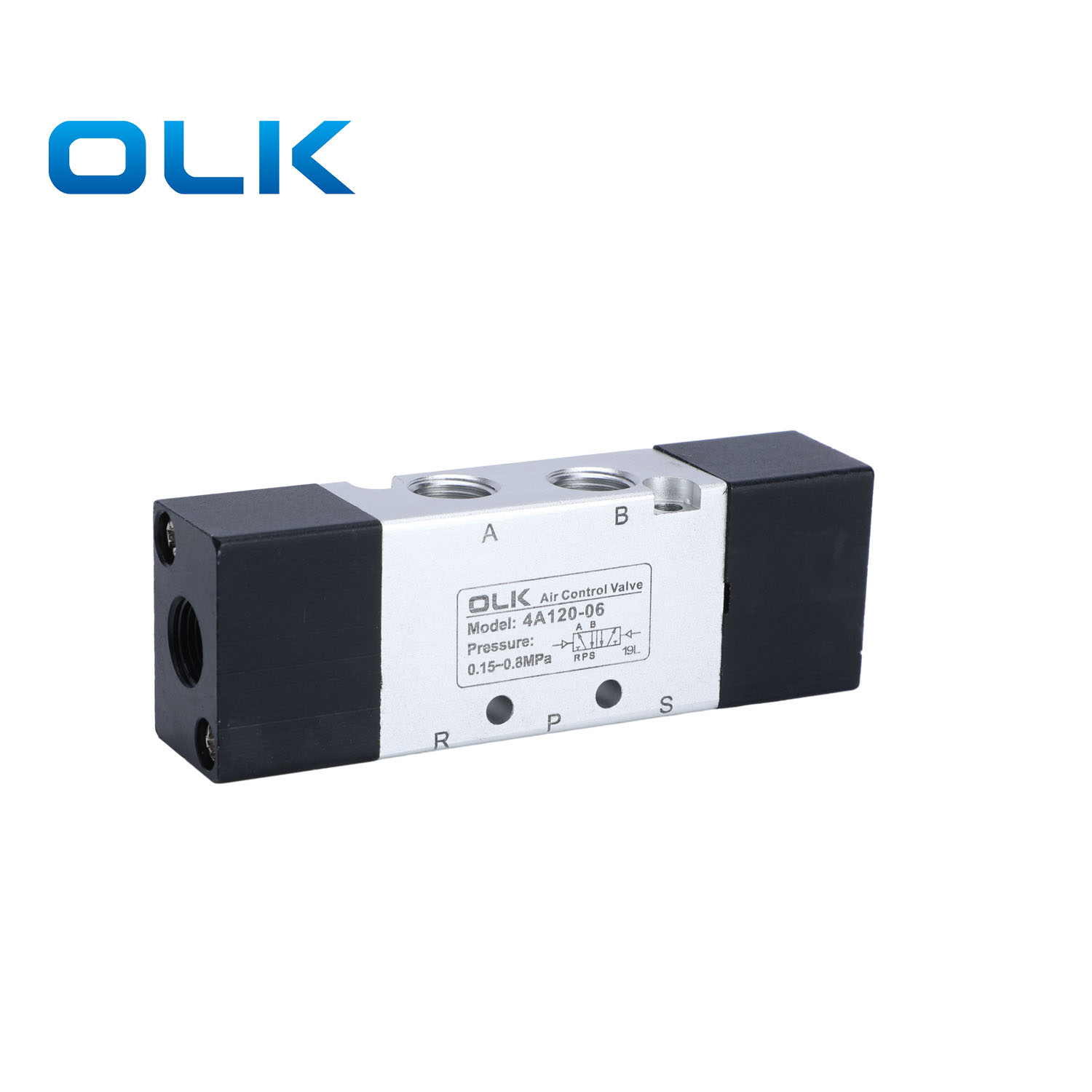

4A120-06 |
G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
12,0 (0,67) |
|

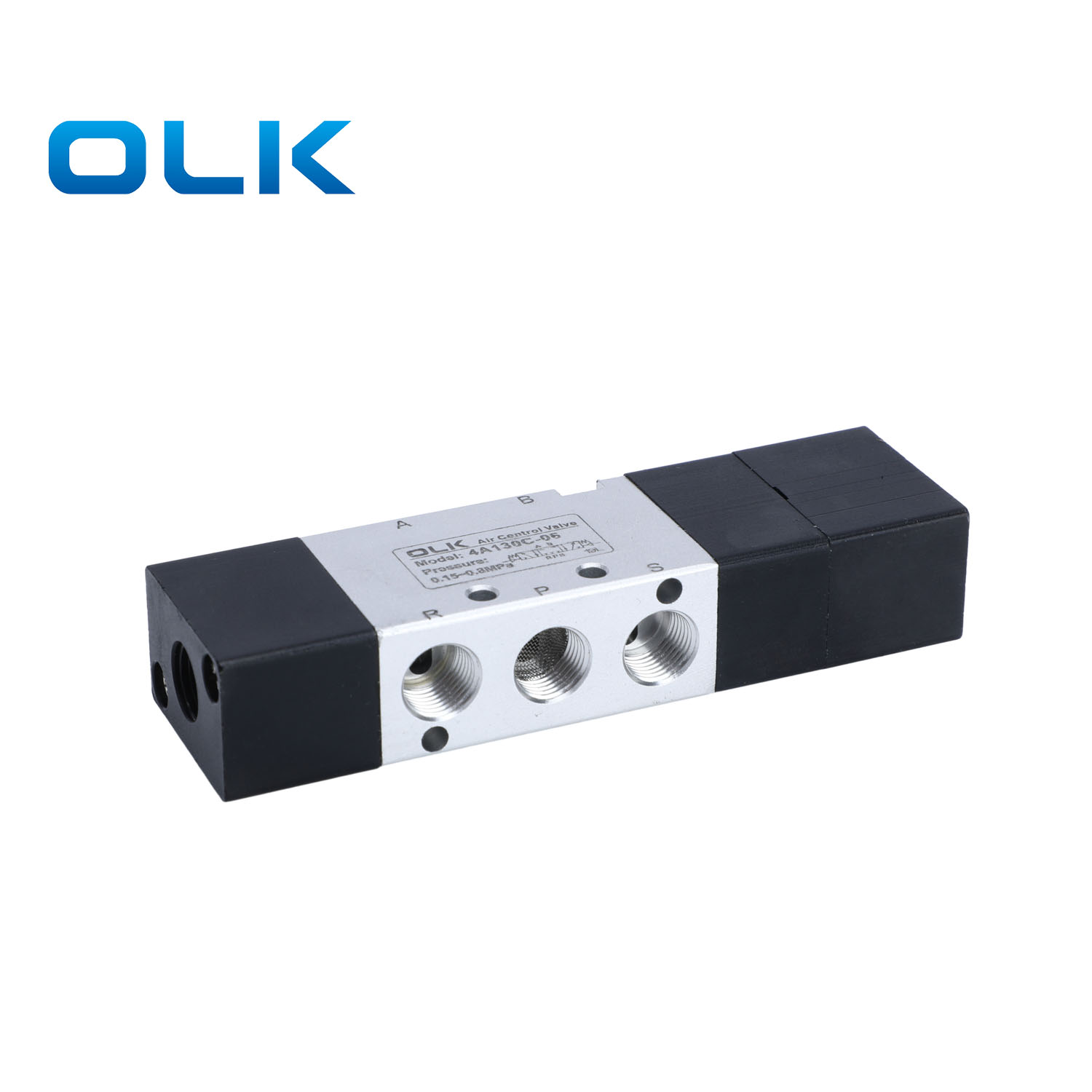

4A130C-06 |
G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
14,0 (0,78) |
|

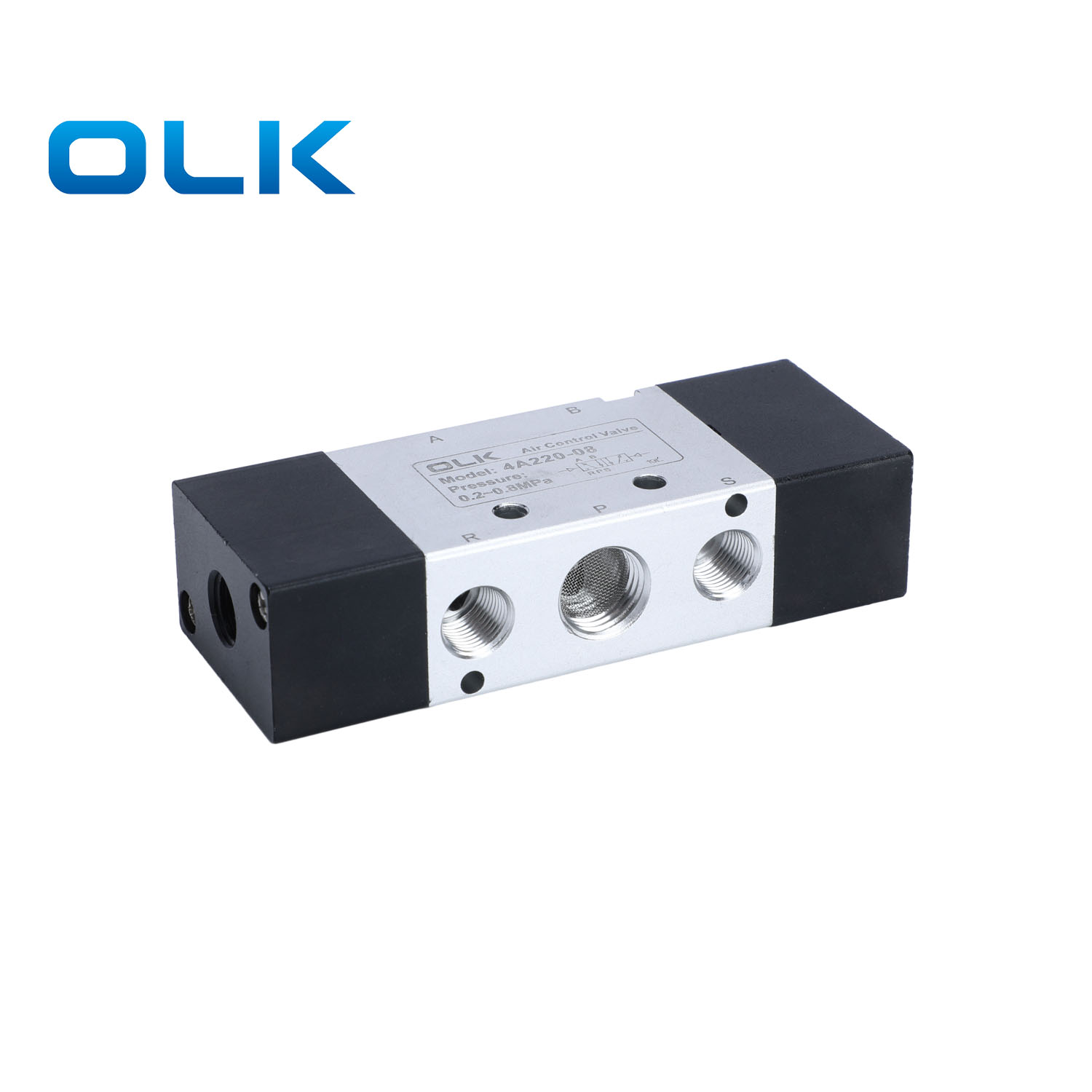

4A220-06 |
G1/8 |
2 позиция 5 начин |
5 пъти/секунда |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|

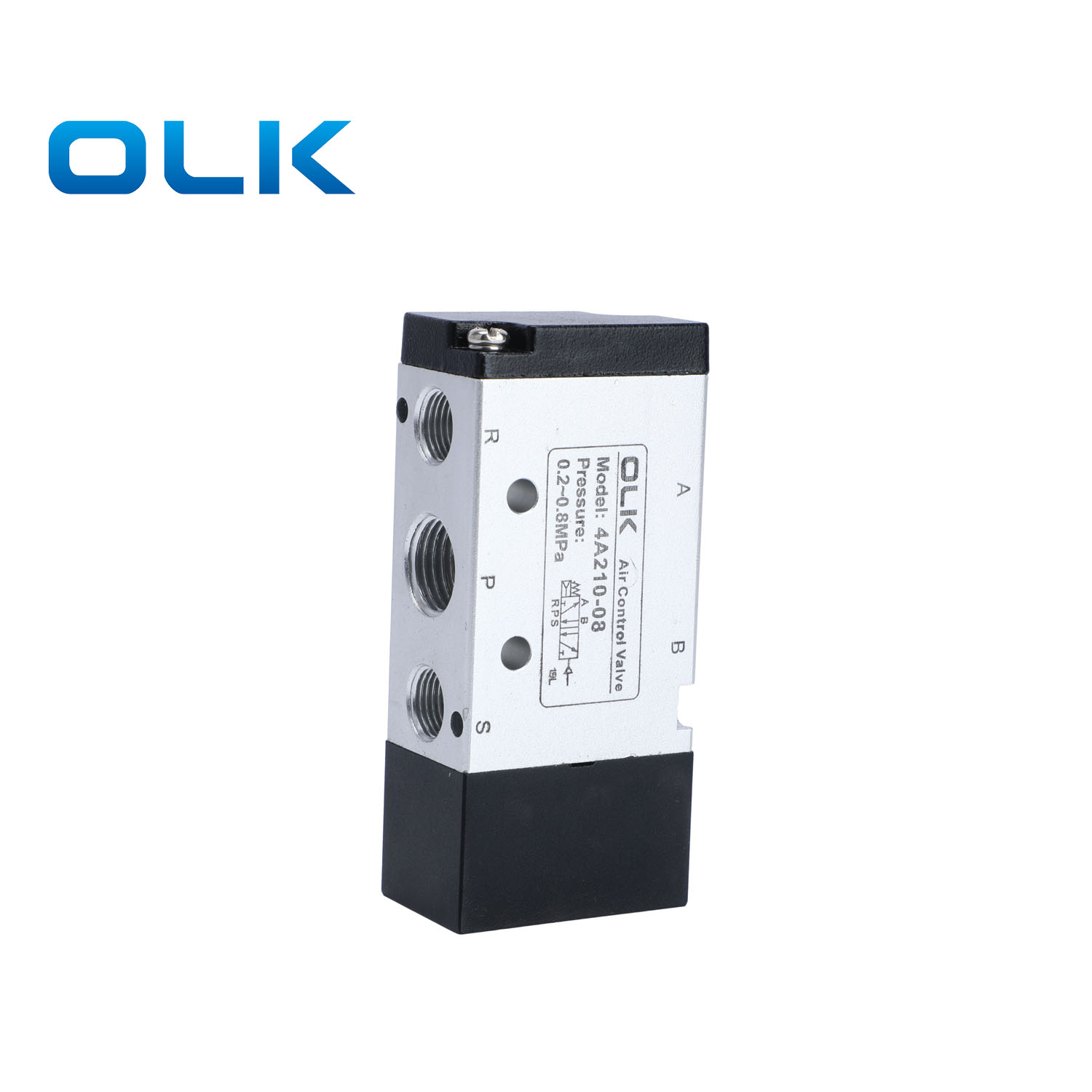

4A210-08 |
Вход=Изход=G1/4 Изпускател=PT1/8 |
2 позиция 5 начин |
5 пъти/секунда |
16,0 (0,89) |
|
4A220-08 |
Вход=Изход=G1/4 Изпускател=PT1/8 |
2 позиция 5 начин |
5 пъти/секунда |
16,0 (0,89) |
|
4A230C-08 |
Вход=Изход=G1/4 Изпускател=PT1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4A230E-08 |
Вход=Изход=G1/4 Изпускател=PT1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4A230P-08 |
Вход=Изход=G1/4 Изпускател=PT1/8 |
Три позиционни пет начина |
3 пъти/секунда |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 позиция 5 начин |
4 пъти/секунда |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 позиция 5 начин |
4 пъти/секунда |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4A330E-08 |
G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4A330P-08 |
G1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4A310-10 |
Вход=Изход=G3/8 Изпускател=PT1/4 |
2 позиция 5 начин |
4 пъти/секунда |
30,0 (1,67) |
|
4A320-10 |
Вход=Изход=G3/8 Изпускател=PT1/4 |
2 позиция 5 начин |
4 пъти/секунда |
30,0 (1,67) |
|
4A330C-10 |
Вход=Изход=G3/8 Изпускател=PT1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4A330E-10 |
Вход=Изход=G3/8 Изпускател=PT1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4A330P-10 |
Вход=Изход=G3/8 Изпускател=PT1/4 |
Три позиционни пет начина |
3 пъти/секунда |
18,0 (1,00) |
|
4A410-15 |
G1/2 |
2 позиция 5 начин |
3 пъти/секунда |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 позиция 5 начин |
3 пъти/секунда |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Три позиционни пет начина |
3 пъти/секунда |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Три позиционни пет начина |
3 пъти/секунда |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Три позиционни пет начина |
3 пъти/секунда |
30,0 (1,67) |
