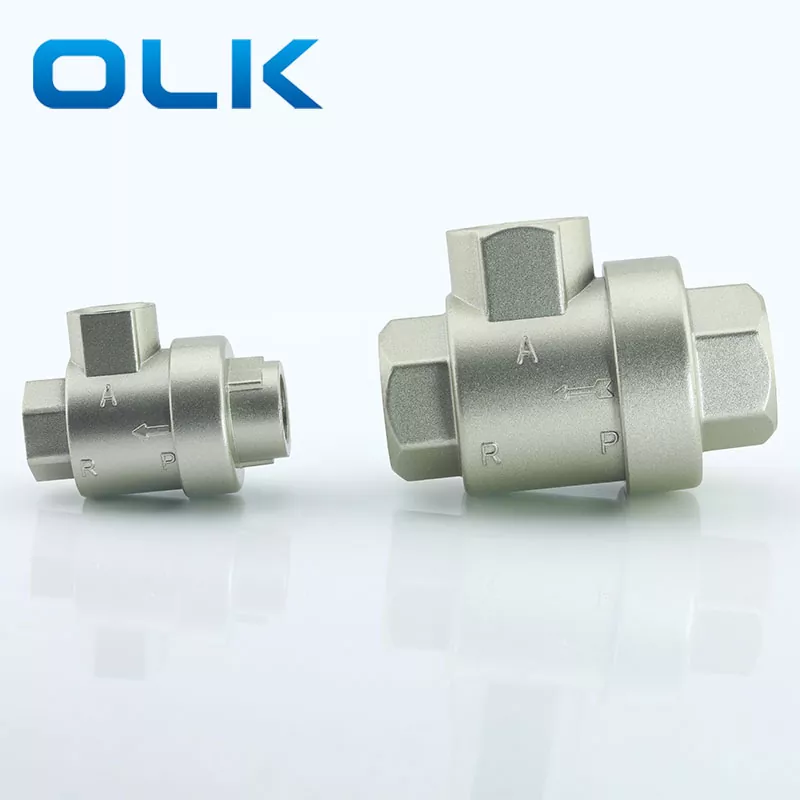

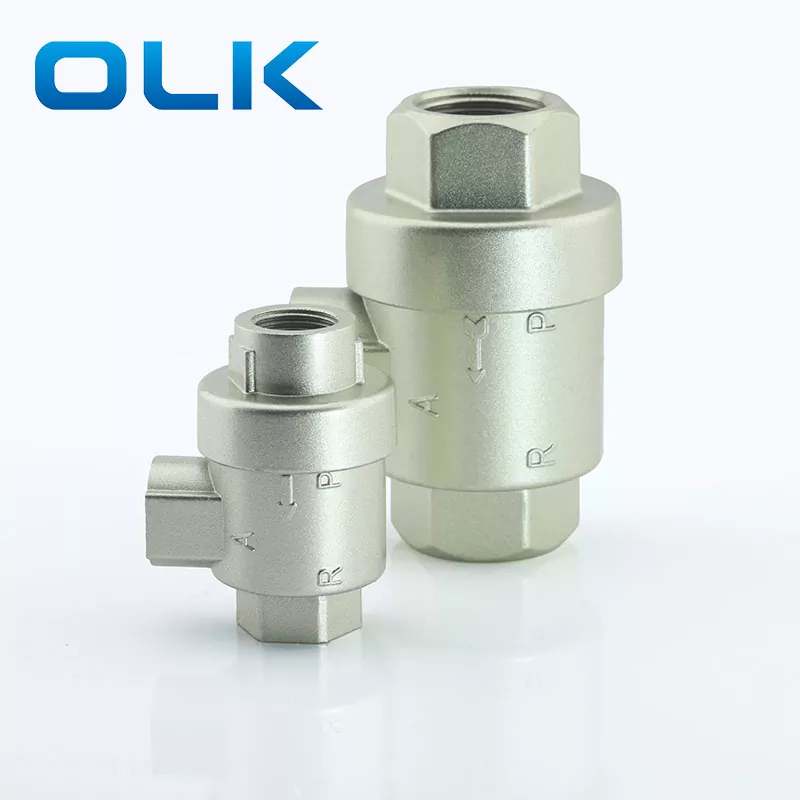

OLK XQ Бърз изпускателен клапан е клапан, който автоматично изчерпва газ под налягане от изхода, когато входящото налягане падне до определена стойност. Когато има налягане на въздуха на входа, ядрото на клапана (еднопосочен уплътнителен пръстен или диафрагма) се отваря отворено, затваряйки изпускателния порт и извежда от изхода. Когато входът се изпразва, налягането на изхода изтласква ядрото на клапана, за да запечата входа, а изходният газ бързо се изчерпва през изпускателния порт. XQ Бърз изпускателен клапан предлага пет опции за размер на връзката: M5, G1/8, G1/4, G3/8 и G1/2.
XQ Бърз изпускателен клапан се използва в ситуации, при които пневматичните компоненти и устройства трябва да се изчерпват бързо. Ако е инсталиран между цилиндъра и насочения клапан, цилиндрът се изчерпва директно през бързия изпускателен клапан XQ вместо на насочения клапан, като значително увеличава скоростта на движение на цилиндъра. Този ефект е особено забележим, когато тръбопроводът между цилиндъра и клапана е дълъг. Ако изпускателният отвор за насочен клапан е голям и свързващата тръба между цилиндъра и клапана е къса, инсталирането на бърз изпускателен клапан е ненужно.
За да се постигне бърз отработени газове, налягането на входа на бързия изпускателен клапан трябва да се изпразва бързо, така че проходът на отработените газове на входа (между насочения клапан и бързия изпускателен клапан) трябва да бъде безпрепятствен.
Уверете се, че цилиндърът има достатъчен капацитет за възглавница при използване на Quick Autust all на XQ.
| Код за поръчка: |
|
| Xq17 | 0600 |
| Модел: XQ Серия 3/2 начин Бърз изпускателен клапан | Размер на порта: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000:G3/8 |
|
|
1500: G1/2 |
|
|
2000:G3/4 |
|
|
2500: G1 |
|
Спецификация |
Размер на порта |
Отвор (mm) |
Поток (m³/min) |
Издръжливост (цикли на x10⁴) |
Диапазон на работно налягане (MPA) |
Време за реакция (и) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0,12 ~ 1.0 |
≤ 0,03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2,5 |
≤ 0,04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4,5 |
≤ 0,05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
Често задавани въпроси:
Каква е функцията на Quick Autust Valve на XQ?
Намалете консумацията на въздух и подобрете енергийната ефективност на пневматичните системи:
Поради действието на бърз изпускателен клапан на въздушния цилиндър XQ, пневматичният цилиндър трябва да използва малко количество сгъстен въздух по време на движение, без да изхвърля голямо количество въздух в околната среда. Това помага да се намали консумацията на въздух на системата и да се подобри енергийната ефективност на пневматичната система.
Какво трябва да се отбележи при инсталирането на Quick Alssog на XQ?
Уверете се, че посоката на инсталиране на клапана е правилна, обикновено маркирана с P (вход), A (изход) и R (изпускателен порт)
