5 -годишният лостов клапан OULEIKAI (OLK) 4H предлага проста и надеждна работа, без сложни компоненти за електрическо управление, осигурявайки висока надеждност и годност за основни сценарии за пневматично управление. Потребителите могат да регулират посоката на потока на газ, като работят на клапана за ръчен лост според действителните нужди.
4H серийни лостови клапанични сценарии: лабораторни приложения, като лабораторни пневматични системи, изследователско оборудване и др.
Забележки: Ако по време на употреба се открият някакви аномалии, като изтичане на газ или задръстване на клапана, моля, спрете да използвате незабавно и се свържете с персонала на продажбите на OLK за продажби за следпродажба.
Символ:
Код за поръчка
4H
2
30в
08
Модел:
Код:
Тип на клапана:
Размер на порта:
4H: Ръчен клапан на лост за нулиране на клапана
2: 200 серии
10: 5/2 път клапан
200 серии: 06: G1/8

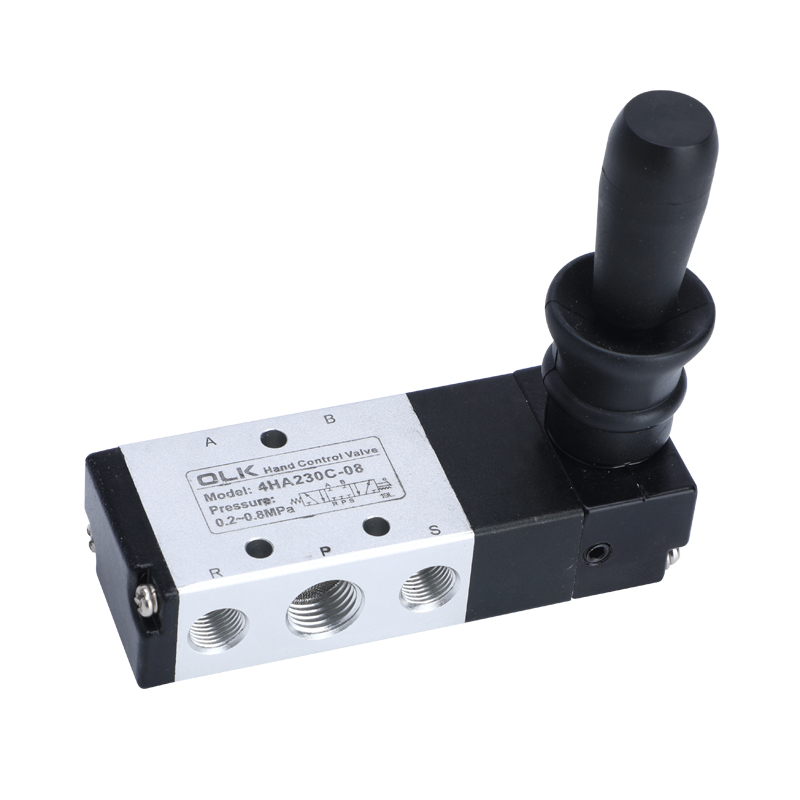

4ha: Ръчен клапан на лоста на пролетния ревент
3: 300 серия
30c: 5/3 начин, 3 позиции затворен център
200 серии: 08: G1/4
30E: 5/3 път, 3 позиции в центъра на изпускателните газове
300 серии: 08: G1/8
30p: 5/3 начин, 3 Център за налягане на позицията
300 серии: 10: G3/8
1. Ръчна работа, плавно задействане, прецизно и надеждно позициониране;
2. Структура на буталото, отлично уплътняване, компактен размер, лек, лесен монтаж и разглобяване;
3. Вътрешният отвор се обработва със специална техника, което води до ниско съпротивление на триене и дълъг експлоатационен живот;
4. Няма нужда от смазване на маслото;
5. Функционалност на инсталацията на панела, лесна и удобна инсталация, задоволявайки различни нужди на клиентите.
1) Ръководството за ръчно нулиране на три порта за трипозиция използва позициониране на топка от пружинна стомана, улесняване на превключването. Моля, проявете предпазливост да не прилагате прекомерна сила по време на експлоатация, тъй като това може да доведе до неправилни контролни позиции и непредвидени действия.
2) Когато се монтирате с панел, можете да премахнете или задържате дистанционера въз основа на конкретната ситуация.
3) Консултирайте се с диаграмата за различни подходи за инсталиране.
Специална забележка: Когато закрепите панела, помислете за дебелината на монтажната плоча и диаметъра на монтажния отвор.
|
работеща среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Ръчно директно управление |
|
смазване |
ненужно |
|
Работен диапазон на налягането MPA (PSI) |
0∼0.8 (0 ~ 114) |
|
Гарантирано устойчивост на налягане |
1.5MPA (215psi) |
|
Работна температура ° C. |
-20∼70 |
|
Телесен материал |
Алуминиева сплав |
|
модел |
Диаметър на порта |
Брой позиции |
Площ на напречно сечение MM² (стойност на CV) |
|

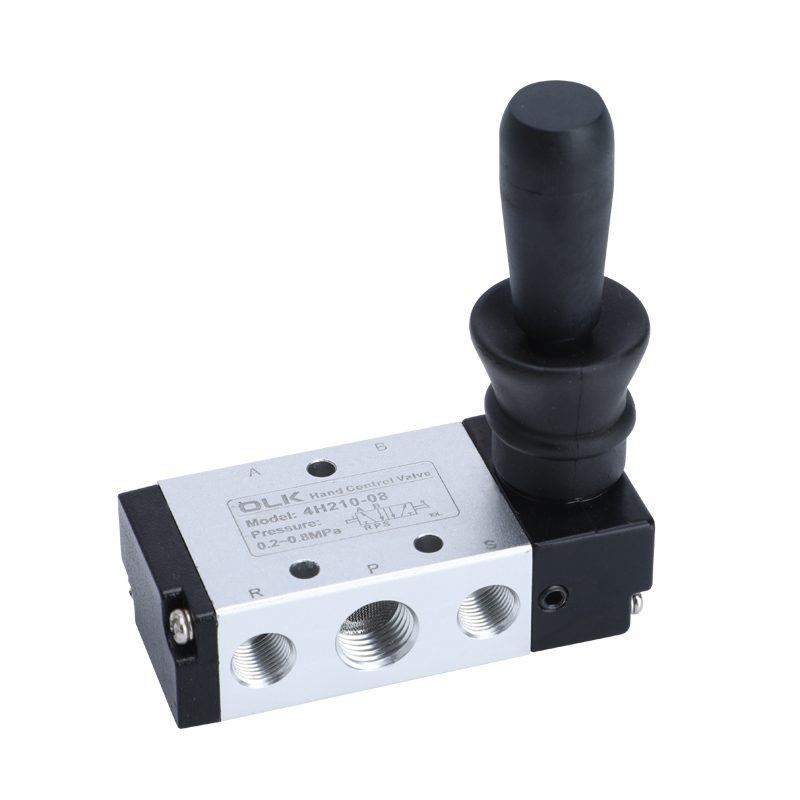

4h210-06 |
Прием = изход = G1/8 |
2 позиция 5 начин |
14.0 (0.78) |
|
4H230C-06 |
Прием = изход = G1/8 |
Три позиции пет пътя |
12.0 (0.67) |
|
4H230E-06 |
Прием = изход = G1/8 |
Три позиции пет пътя |
12.0 (0.67) |
|
4H230P-06 |
Прием = изход = G1/8 |
Три позиции пет пътя |
12.0 (0.67) |
|
4h210-08 |
Всмукване = изход = G1/4 |
2 позиция 5 начин |
16.0 (0.89) |
|
4H230C-08 |
Всмукване = изход = G1/4 |
Три позиции пет пътя |
12.0 (0.67) |
|
4H230E-08 |
Всмукване = изход = G1/4 |
Три позиции пет пътя |
12.0 (0.67) |
|
4H230P-08 |
Всмукване = изход = G1/4 |
Три позиции пет пътя |
12.0 (0.67) |
|
4H310-08 |
Всмукване = изход = G1/4 |
2 позиция 5 начин |
25.0 (1.39) |
|
4H330C-08 |
Всмукване = изход = G1/4 |
Три позиции пет пътя |
18.0 (1.00) |
|
4H330E-08 |
Всмукване = изход = G1/4 |
Три позиции пет пътя |
18.0 (1.00) |
|
4H330P-08 |
Всмукване = изход = G1/4 |
Три позиции пет пътя |
18.0 (1.00) |
|
4H310-10 |
Вход = изход = G3/8 Изпускател = G1/4 |
2 позиция 5 начин |
30.0 (1.67) |
|
4H330C-10 |
Вход = изход = G3/8 Изпускател = G1/4 |
Три позиции пет пътя |
18.0 (1.00) |
|
4H330E-10 |
Вход = изход = G3/8 Изпускател = G1/4 |
Три позиции пет пътя |
18.0 (1.00) |
|
4H330P-10 |
Вход = изход = G3/8 Изпускател = G1/4 |
Три позиции пет пътя |
18.0 (1.00) |
