Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:
2 Position 5 WayСерията Ouleikai (OLK) 4R, 5-посочен ръчно управляван вентил, приема дизайн 2/5, позволяващ контрол и превключване на различни газове, подходящи за изискванията на различни пневматични системи. Операцията за ръчно издърпване контролира промяната на посоката, което го прави удобно за операторите да контролират ръчно посоката на газовия поток с висока гъвкавост.
Бележки: Моля, не превишавайте диапазона на номиналното работно налягане на ръчния издърпващ вентил, за да избегнете повлияване на безопасността и стабилността на продукта. Сценарии за използване: Използва се за контрол на газ в лабораторни газови системи и подобни приложения.
СИМВОЛ:
Код за поръчка:
4R
2
10
08
МОДЕЛ:
СЕРИАЛ
ФУНКЦИЯ:
РАЗМЕР НА ПОРТ:
4L:5/2 ръчен вентил
Серия 1:100
10:2 позиция
100 серии:06:G1/8
2:200 сеира
200 серии:06:G1/8
3:300 сеира
200 серии:08:G1/4
300 серии: 08: G1/8
300 серии: 10: G3/8
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
Ръчно директно действие |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0~0.8(0~114) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
Материал на тялото |
алуминиева сплав |
|
модел |
Диаметър на порта |
Площ на напречното сечение на потока mm² (CV стойност) |
|
4R110-M5 |
M5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |

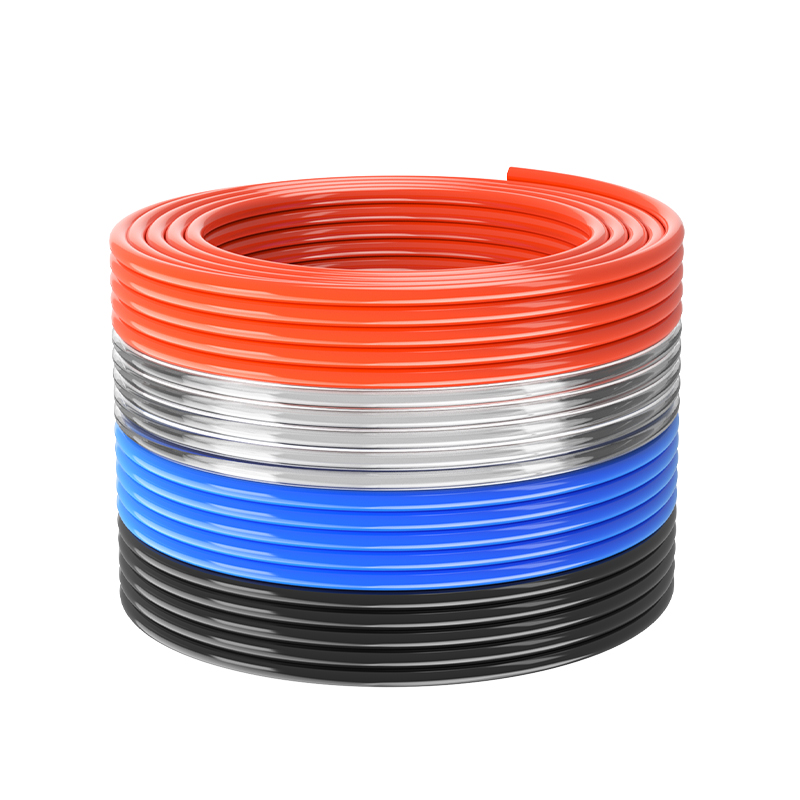

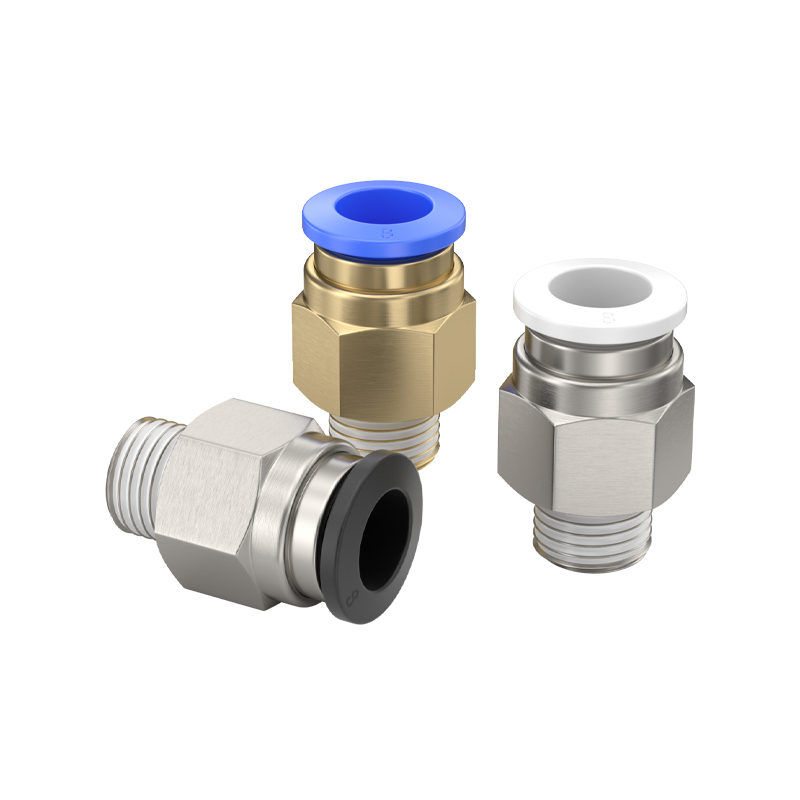

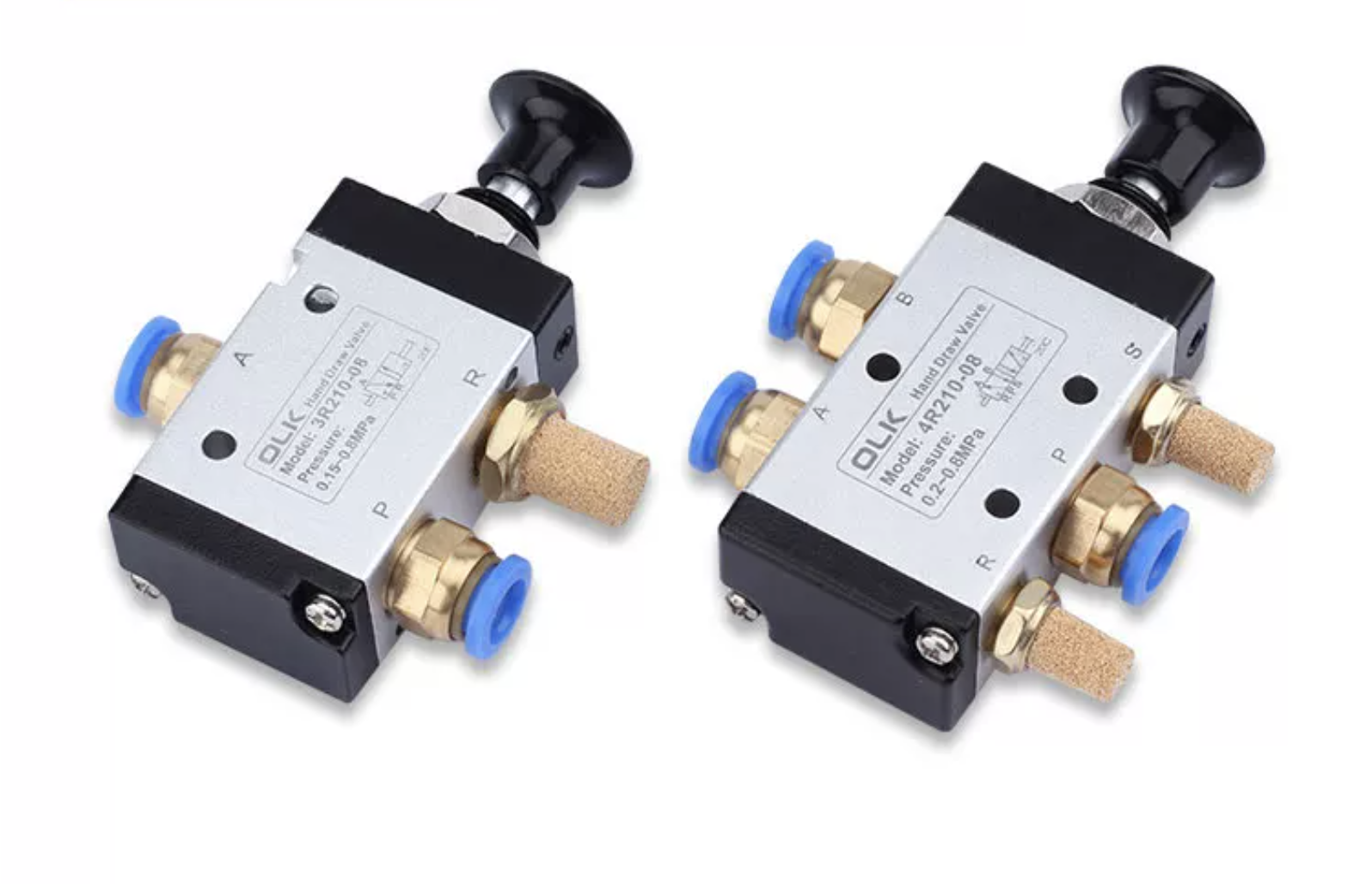

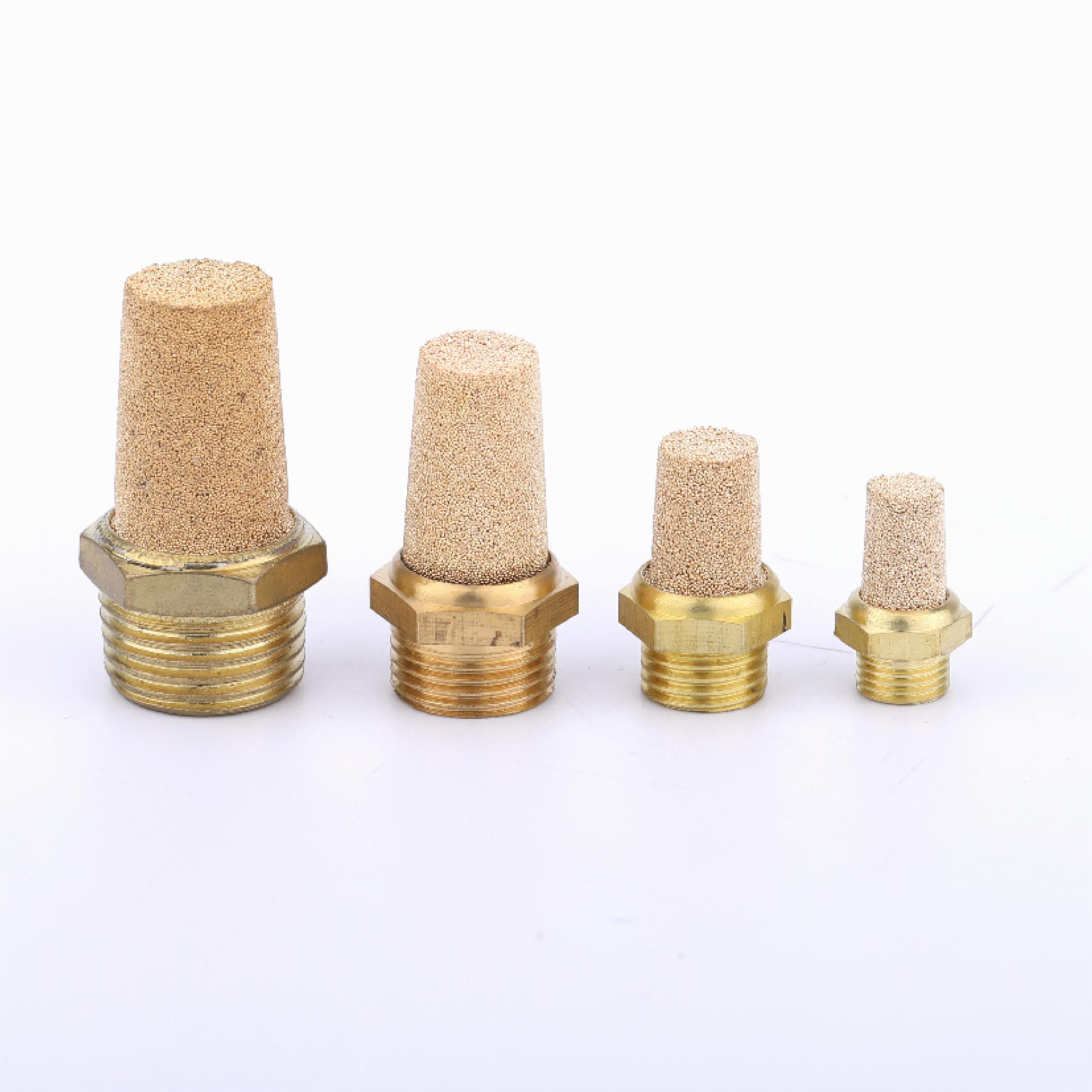

| Външен вид, монтиран на 3R/4R ръчен вентил | PU ТРЪБА | PC JOINT | ГЛУШИТЕЛ КУЛА |
 |
 |
 |
 |
ЧЗВ:
1: Вентилът изпуска ли въздух само когато бутонът е натиснат?
да Това е моментен механичен клапан. Въздухът тече само при натискане на бутона. След като бутонът бъде освободен, вентилът автоматично се връща в първоначалното си положение и подаването на въздух се прекъсва.
2: Каква е разликата между механичните клапани от серия 210 и 310?
Основната разлика е размерът на тялото и капацитетът на потока.
Серия 210: Компактен размер, подходящ за приложения с по-ниска консумация на въздух.
Серия 310: Един размер по-голям от серия 210, осигуряващ по-висок капацитет на потока.
Серия 410: По-голяма от серия 310 и подходяща за приложения, изискващи още по-голям въздушен поток.
Работната функция остава същата; изборът зависи главно от необходимия дебит и пространство за монтаж.
3: Вентилът има ли вграден филтър?
да Основният вход за въздух на вентила OLK е оборудван с вграден филтърен екран, за да се предотврати навлизането на прах и частици в корпуса на клапана, подобрявайки надеждността и удължавайки експлоатационния живот.
4: Как да избера между клапани от сериите 4R210, 4R310 и 4R410?
Ако вашето приложение изисква малък и компактен вентил, серията 210 обикновено е достатъчна. За по-високи изисквания за въздушен поток се препоръчва серия 310. За големи пневматични системи или приложения с висока консумация на въздух, серия 410 е предпочитаният избор.
И трите серии осигуряват една и съща оперативна функция; основната разлика е размерът на клапана и капацитетът на потока.
