Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

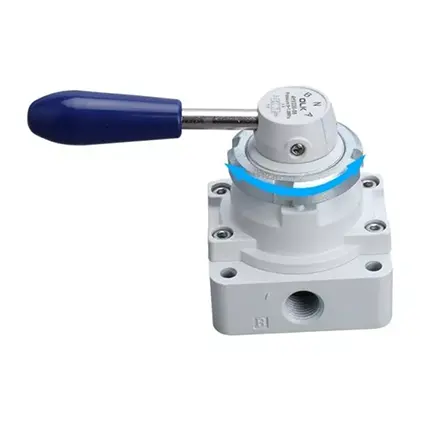

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV серия двупосочен четирипортов/трипътен четирипортов ръчно управляван вентил се превключва чрез завъртане на ръчния лост, предлагайки добро тактилно усещане и плавна работа.
Ръчно управляваният вентил 4HV се характеризира с голяма ефективна площ на потока и ниска загуба на налягане, което спомага за намаляване на консумацията на енергия и подобряване на ефективността по време на пренос на течност. В допълнение, той предлага два типа монтаж, от които потребителите да избират: монтаж на панел и монтаж на дъно, с включени монтажни гайки за монтаж на панел.
Като цяло, ръчният вентил Ouleikai (OLK) 4HV е високоефективен и удобен за потребителя контролен вентил, широко използван в различни индустриални сектори. За по-подробна информация относно ръчния вентил 4HV се препоръчва да се консултирате със съответното ръководство за продукта или да говорите с професионален технически персонал.
1. Гладко и леко завъртане с добро тактилно усещане, точно позициониране:
2. Голяма ефективна площ на потока с ниска загуба на налягане;
3. Голяма ефективна площ на потока;

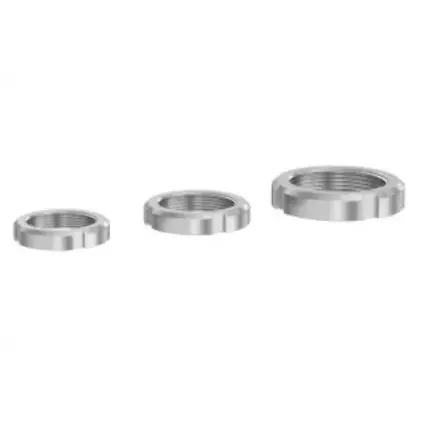

4. Налични са два метода на инсталиране: монтаж на панел и дъно. Монтажът на панел се извършва с монтажни гайки.
|
Код за поръчка |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Модел |
серия |
позиция |
|
Размер на порта |
Тип инсталация: |
|
4HV：Ръчен ръчен въртящ се клапан от серия 4HV |
2:200 серия |
10:2 позиция 4 Порт |
|
06:PT1/8 |
Празно |
|
|
3:300 серия |
30:3 позиция 4 Порт |
|
08:PT1/4 |
S: Монтаж на панел (с гайка на клапан) |
|
|
4:400 серия |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
работна среда |
Въздух (филтриран през филтър над 40 μm) |
|
Действие |
ръчно управление |
|
смазващ |
ненужни |
|
Диапазон на работното налягане MPa(psi) |
0~1.0(~145) |
|
Гарантирана устойчивост на натиск |
1,5MPa (215psi) |
|
Работна температура °C |
-20~70 |
|
модел |
Диаметър на порта |
брой позиции |
Ефективна площ на напречното сечение mm² (CV стойност) |
|
4HV210-06 |
PT1/8 |
2 позиция 4 начин |
14,0 (0,78) |
|
4HV230-06 |
PT1/8 |
3 позиция 4 начин |
14,0 (0,78) |
|
4HV210-08 |
PT1/4 |
2 позиция 4 начин |
14,0 (0,78) |
|
4HV230-08 |
PT1/4 |
3 позиция 4 начин |
14,0 (0,78) |
|
4HV310-08 |
PT1/4 |
2 позиция 4 начин |
30,0 (1,67) |
|
4HV330-08 |
PT1/4 |
3 позиция 4 начин |
30,0 (1,67) |
|
4HV310-10 |
PT3/8 |
2 позиция 4 начин |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
3 позиция 4 начин |
33,0 (1,83) |
|
4HV410-15 |
PT1/2 |
2 позиция 4 начин |
88,0 (4,89) |
|
4HV430-15 |
PT1/2 |
3 позиция 4 начин |
88,0 (4,89) |
|
4HV410-20 |
PT3/4 |
2 позиция 4 начин |
95,0 (5,27) |
|
4HV430-20 |
PT3/4 |
3 позиция 4 начин |
95,0 (5,27) |
|
модел: |
Тема: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Пневматични ръчни въртящи се вентили OLK – Сравнение на 5 модела |
|||||||||
|
снимка |
|
|
|
|
|
|
|
|
|
|
Модел OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Позиция |
2 Позиция 4 Начин |
|
3 Позиция 4 Начин |
|
3 Позиция 4 Начин |
|
3 Позиция 4 Начин |
|
3 Позиция 4 Начин |
|
|
3 Позиция 4 Начин |
|
|
|
|
|
|
|
|
|
Размер на порта |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Характеристики на продукта |
Монтаж на панел |
|
A: Четиристранен интерфейс B: двустранен интерфейс, със затихване на звука в долната част |
|
|
|
|
|
Празно: Един отвор от едната страна L: Два отвора от противоположните страни; D: Четири отвора отдолу; |
|
|
|
|
|
|
|
|
|
|
|
|
Дръжка |
Подвижна дръжка |
|
Подвижна дръжка |
|
Подвижна дръжка |
|
Несменяеми/пластмасови дръжки |
|
Подвижна дръжка, дръжка против изгаряне |
|
|
|
|
|
|
|
|
|
|
|
|
Размери на основата |
200 серия: 62 мм |
|
61.3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Каква е функцията на ръчния контролен клапан 4HV?
Ръчният вентил 4HV може да се монтира на панел.
Колко позиции могат да бъдат избрани в 4HV ръчен вентил?
2 позиции 4 начина и 3 позиции 4 начина могат да бъдат избрани два вида.
