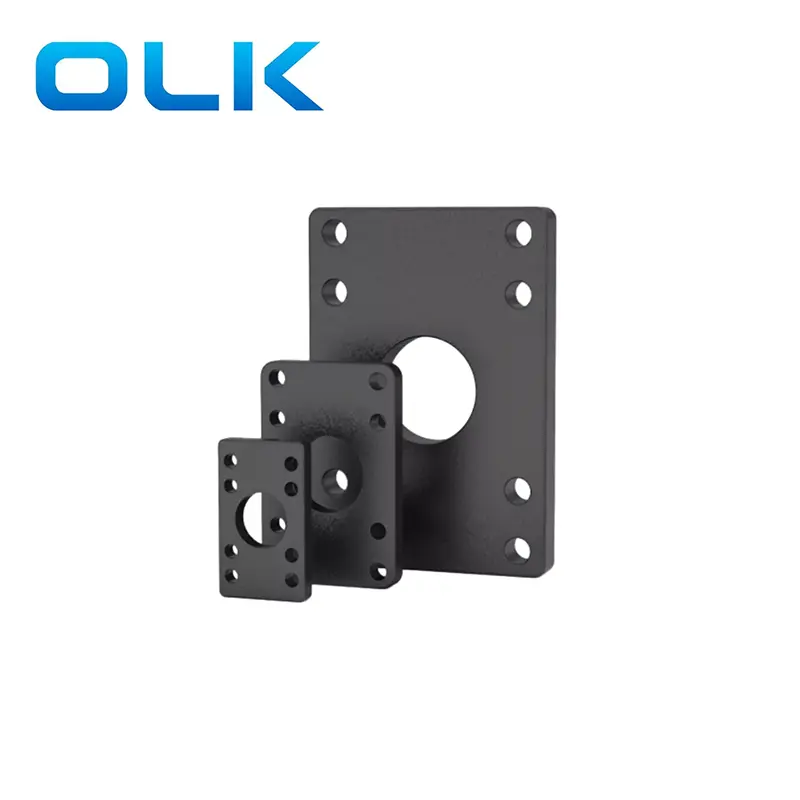

Монтажът на фланеца на FA е предна монтирана скоба, използвана за SC серията стандартни пневматични цилиндри. Фиксирайте тялото на цилиндъра, така че движението на натоварването и посоката на движение на буталото са на една и съща ос или паралелна. Фа за монтиране на общата структура приемат интегрирано формоване на щамповане. И повърхността е черна цинкова технология за поставяне.
Монтажът на фланец е черен правоъгълник плосък с монтажни дупки, което позволява пневматичен цилиндър от серията SC, фиксиран сигурно към машината и повърхността от крайния край. В съответствие с ISO 15552 или ISO 6431 Цилиндрови стандарти.
Приложение: Поради пригодността на FA-Front Flange Cylinder скоба за инсталиране на оборудване със скоби или роботизирани рамена в предния край и обикновено в същата равнина като инсталационните дупки на автоматичните машини. Така че има няколко типични сценария на приложение, както следва
Опаковъчни машини: Линейни движения с фиксирана позиция с прецизно управление на удара.
Оборудване за автоматизация: Стабилно монтиране за цилиндри във вертикално или хоризонтално позициониране.
Работа с материали: Използва се в тела, където цилиндърът трябва да бъде надеждно закрепен.
Машинни станции: За натискане, натискане или затягане на действия, които изискват нулево странично движение.
Тестови платформи и контролни единици: където твърдото позициониране на цилиндъра е от съществено значение за повторяемостта.
|
SC |
63 |
X |
50 |
- |
S |
- |
Фа |
|
SC серия стандартен пневмоцит цилиндър |
Размер на отвора |
|
удар |
|
S: Магнитно |
|
FA: Главата на цилиндъра с фланец за фланец |
|
|
|
|
|
|
Празно: non |
|
|
|

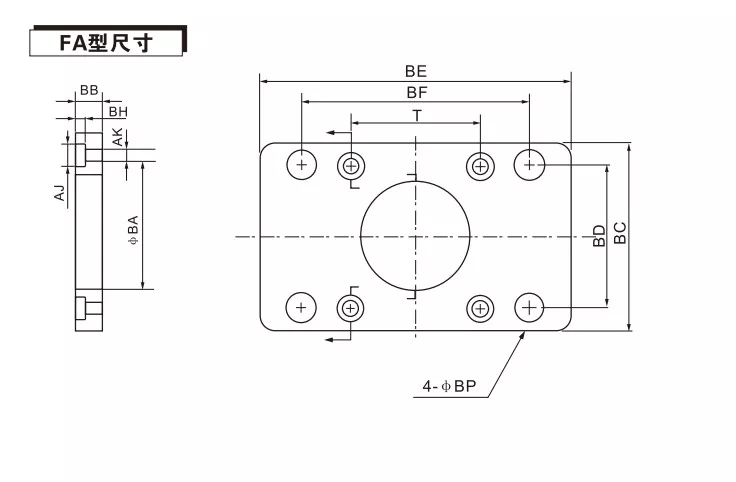

Диаметър на код / отвор |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ба |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
BC |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Бъде |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
И |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Може ли скобата на фланец на FA предния фланец да бъде съчетана с други цилиндри за употреба?
Инсталационните отвори на различни цилиндри имат различни позиции и трябва да се използват съвпадащи фланец на FA. Тази фланец от серия FA може да се използва само със стандартни цилиндри от серия SC.
Whtats различните с OLK FA Flange Mount и FB заден фланец？

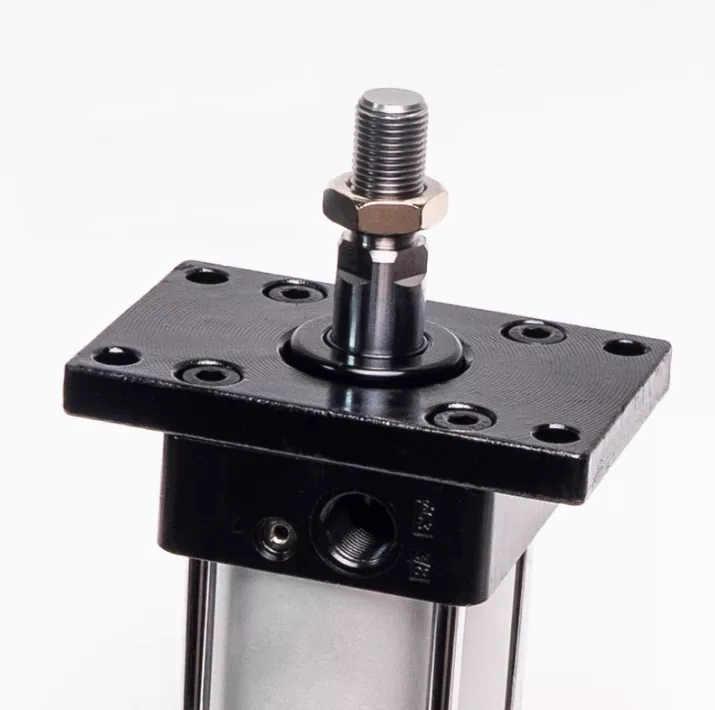

Преден фланец на FA: Свържете предния край на цилиндъра към оборудването, като буталната пръчка е обърната навън по време на монтажа. Обикновено се използват при сценарии за преден и натоварване на оборудването.
FB заден фланец: Свържете задния край на цилиндъра към оборудването и скрийте тялото на цилиндъра зад скобата. Подходящ за ситуации, при които тялото на цилиндъра трябва да се фиксира и да се поддържа позицията му.
