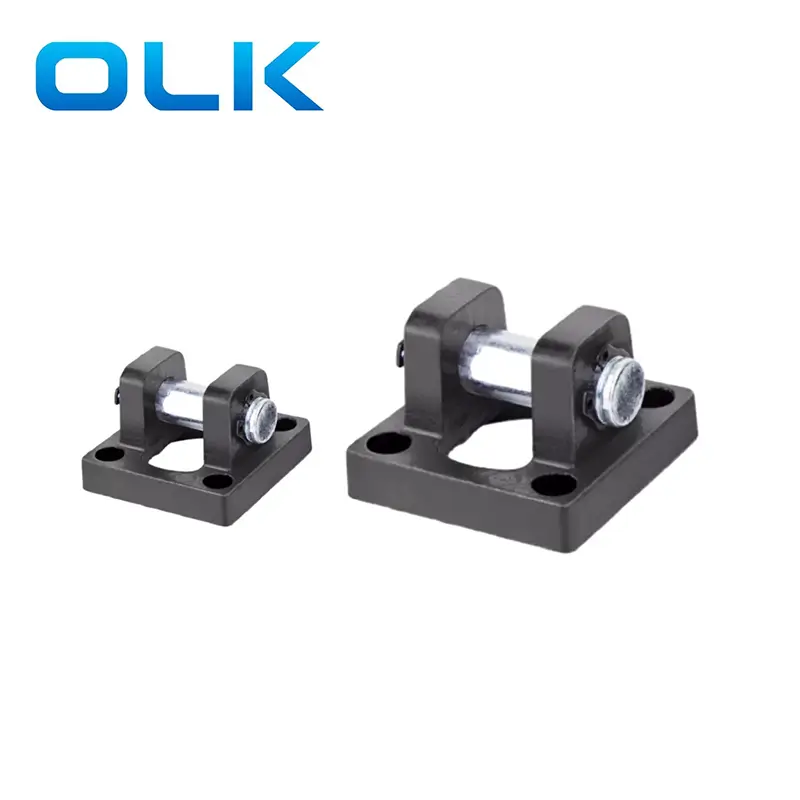

OLK PNEUMATIC COMPANY Двойна задна монтирана скоба за монтиране на CLIS за монтиране на SC серия от серия SC Пневматичен цилиндър. Systems.CB CLEVING Монтажна скоба, подходяща за пневматични цилиндри със среден до голям размер на отвора, тежкотоварни натоварвания или динамични приложения.
CB Clevis монтажна скоба, широко използвана в оборудването за печат, хранителни машини, опаковъчни линии и други устройства, които изискват плаващи връзки в движещия се край.
|

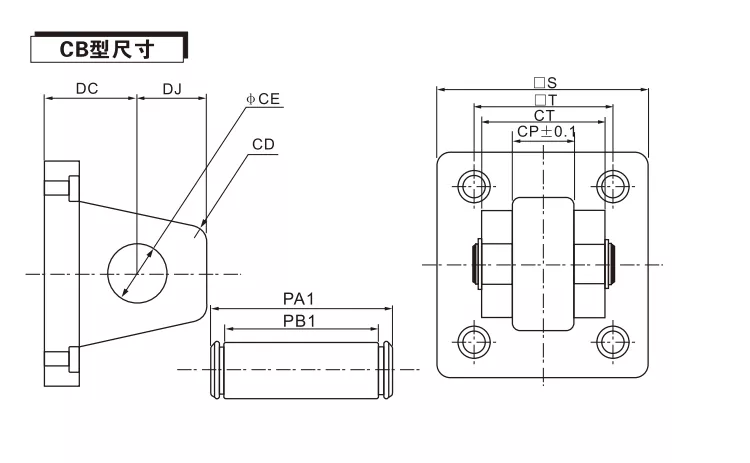

Диаметър на код / отвор |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Cc |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
Cp |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
Pb1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Какъв пневматичен цилиндър може да се използва на монтажната скоба на CB Clevis?
Позицията на инсталацията на четирите отвора с резба е фиксирана и може да се използва само за SC цилиндри,

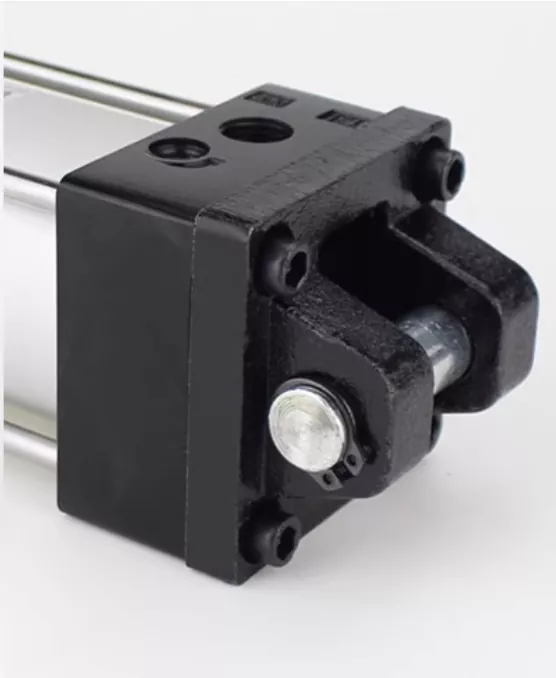

Как да инсталирам CB цилиндър Clevis Mount на SC цилиндъра?
Подравнете четири винта с четирите отвора с резба в долната част на SC цилиндъра, фиксирайте позициите си с винтове и накрая затегнете всеки отвор с резба в последователност
Каква е разликата между CA и CB?
CA CLEVIS е Single Clevis, CB Clevis е Double Clevis.
Включва ли монтажната скоба на CB Clevis винтове?
Различните спецификации на CB цилиндър Clevis се използват различни винтове. Моля, консултирайте се с продажби за конкретни запитвания и оферти
