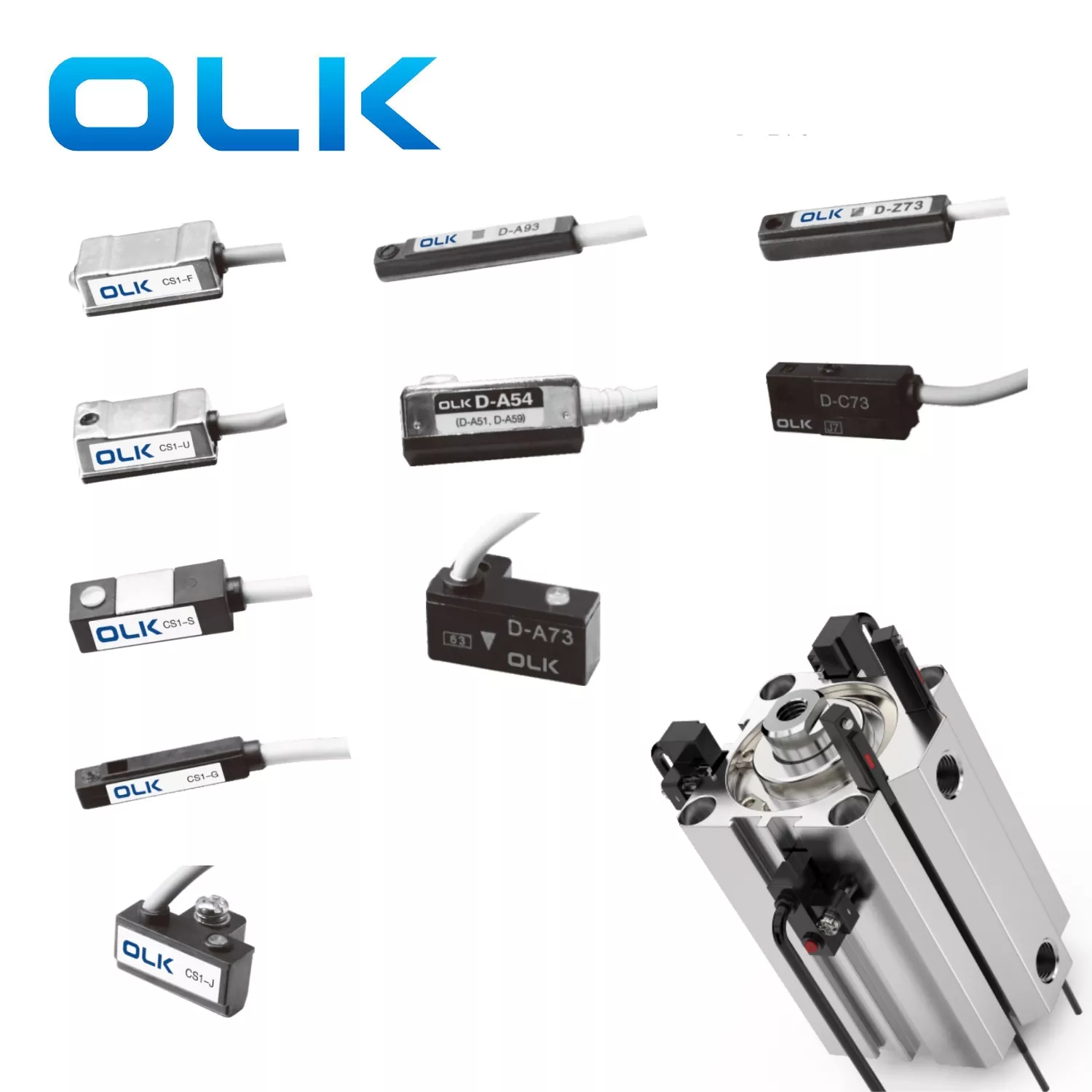

Магнитният превключвател на цилиндъра се използва за откриване на положението на стъпката на въздушния цилиндър, не се нуждаят от машинни контролни клапани или превключватели на хода и техните монтажни скоби в двата края на хода и без нужда от сблъсък на блокове в края на буталния прът, което прави лесен за използване и компактна структура. Висока надеждност, дълъг живот, ниска цена и кратко време за реакция на превключване, следователно тя е широко използвана.
OLK предполага, когато използвате, важно е да се отбележи, че магнитният превключвател на цилиндъра не трябва да се инсталира в близост до устройства със силни магнитни полета. Когато два пневматични цилиндъра, оборудвани с магнитни превключватели, се движат паралелно, за да се предотврати магнитните смущения, разстоянието трябва да бъде по -голямо от 40 мм. Необходимо е редовно да проверявате дали позицията на магнитния превключвател е компенсирана.
· Интелигентно усещане
· Магнитна стабилност, чувствителна индукция
· Лесен за инсталиране, може да бъде инсталиран на всяко положение по протежение на цилиндровия удар
|
Модел |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Приложими цилиндри |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Зло/моето |
SDA (Groove) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Метод за инсталиране |
Връзки пръчки/пръстени |
Връзки пръчки/пръстени |
Песен |
Отменено |
Песен |
Песен |
Песен |
Песен |
Песен |
|
Снимка |
|
|
|
|
|
|
|
|
|
|
Диаграма на приложението на цилиндъра |
|
|
|
|
|
|
|
|
|
|
Диаграма на измеренията на очертанията |
|
|
|
|
|
|
|
|
|
|
Тип превключвател |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
SPST обикновено се отваря |
|
Тип сензор |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
Рейд превключвател с контакт |
|
Работно напрежение |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
|
MAX ток на превключване |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
100mA (MAX) |
|
Максимален капацитет за контакт |
10W (макс) |
10W (макс) |
10W (макс) |
10W (макс) |
10W (макс) |
10W (макс) |
10W (макс) |
10W (макс) |
10W (макс) |
|
Вътрешна консумация на енергия |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
|
Капка на напрежението |
MAX 2.5V @ 10mA DC |
MAX 2.5V @ 100mA DC |
MAX 2.5V @ 100mA DC |
MAX 2.5V @ 10mA DC |
MAX 2.5V @ 10mA DC |
MAX 2.5V @ 40MA DC |
MAX 2.5V @ 10mA DC |
MAX 2.5V @ 40MA DC |
MAX 2.5V @ 40MA DC |
|
Ток на изтичане |
|
|
|
|
|
Max 10W |
|
Max 10W |
Max 10W |
|
Индикаторна светлина |
Червен светодиод |
Червен светодиод |
Червен светодиод |
Червен светодиод |
Червен светодиод |
Червен светодиод |
Червен светодиод |
Червен светодиод |
Червен светодиод |
|
Кабел |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
2.8φ, 2c, сиво устойчив на масло PVC |
|
Чувствителност |
|
|
|
|
60 Гаус |
60 Гаус |
60 Гаус |
60 Гаус |
60 Гаус |
|
Честота на максимално превключване |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
Работна температура |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Устойчивост на шок |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
|
Вибрационно устойчивост |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Степен на защита |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Защитна верига |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
Няма |
|
Модел |
Су-10 |
Су-12 |
Су-15 |
Су-16 |
Су-18 |
TCS1-F |
|
Приложими цилиндри |
SU32 |
SU32/40/50 |
Това |
SU80/100/12 |
|
Скоба |
|
Метод за инсталиране |
Песен |
Песен |
Песен |
Песен |
Песен |
Винт |
|
Единица |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
|
Модел |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Единица |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
1: Закрепете с цип връзки от неръждаема стомана
2: Фиксиран на дърпането
3: Инсталирайте директно от слота за инсталиране
4: Железопътна инсталация
Предпазни мерки за магнитни превключватели
· Не се късайте 2-проводниците.
Магнитните превключватели с 2 проводници имат много ниска устойчивост. Свързването им директно към захранването може да причини късо съединение и да изгори превключвателя.
· Проверете полярността на окабеляването.
2-проводниците трябва да бъдат свързани с правилната полярност. Обързаното окабеляване може да доведе до включване на светлината на сигнала.
3-проводниците също трябва да бъдат свързани правилно или могат да бъдат повредени.
· Не се свързвайте директно с големи индуктивни натоварвания.
Големите товари като двигатели или големи соленоидни клапани могат да причинят пренапрежение на тока и да унищожат превключвателя. Уверете се, че напрежението и токът са стабилни и чисти.
· Избягвайте силни магнитни полета и метални чипове.
Те могат да намалят чувствителността и да причинят фалшиви сигнали или неуспех. За силна магнитна среда използвайте специални магнитни превключватели, предназначени за тази употреба.
· Не използвайте в тежки среди.
Главата на сензора е направена от смола. Избягвайте вода, химикали или морска вода, което може да доведе до напукване или набъбване.
· Работа внимателно.
Магнитните превключватели са крехки. Избягвайте въздействия, дърпане или груба работа по време на съхранение, транспортиране и монтаж.
· Ток на изтичане при 2-проводници електронни превключватели.
Тези превключватели имат малък ток на изтичане. Уверете се, че стартиращият ток на товара е по -висок от тока на изтичане, за да избегнете фалшиви сигнали. 3-проводниците имат по-ниско изтичане или използват механични превключватели без изтичане.
· За други специални условия се консултирайте преди употреба.
Свържете се с екипа на OLK, за да избегнете щети или загуби от неправилна употреба.
Как се използва магнитен превключвател?
Магнитните превключватели могат да се използват заедно с PLC, релета и други контролери за предаване на сигнали.
Какви са предпазните мерки за магнитните превключватели?
Не късайте съединителя за захранването директно, когато използвате магнитни превключватели.
Какво е магнитен превключвател без контакт?
Магнитният превключвател без контакт работи различно от тип контакт. Той използва електронни компоненти за откриване на магнити, вместо механични части като тръстикови превключватели. Ето защо той се нарича още твърд или електронен магнитен превключвател. Той има по -добра съпротива срещу шок и вибрации, а животът му е почти постоянен.
|
Сравнение на два метода за откриване на позиция за цилиндри |
||
|
Начин за откриване |
|
характерно |
|

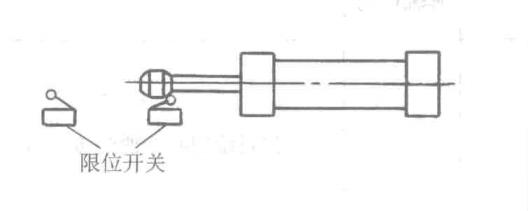

Пречълтен превключвател: Пределите се инсталират с блокове за сблъсък пред буталния прът. В типа на граничния превключвател на сблъсъка се инсталират блокове на буталото и граничните превключватели (като превключватели за пътуване и механични контролни клапани) са инсталирани в двата края на хода на движението на буталото, за да се открие ходът на движението на буталото. Това е превключвател за контакт. |
|
1) Натоварването на дизайна, инсталирането, отстраняването на грешки и поддръжката е голяма. 2) Монтационното пространство е голямо 3) Цената е висока. 4) Ако се използва неправилно, животът е кратък. 5) Не са засегнати от магнитни полета |
|
Магнитен превключвател: Типът на магнитния превключвател е да инсталирате два магнитни превключвателя директно в различни позиции на тялото на цилиндъра, за да откриете движението на движението на въздушния цилиндър. Това е превключвател без контакт. |
|
1) Голямо спестяване на време за дизайн и монтаж, лесна за отстраняване на грешки 2) Малко инсталационно пространство 3) Цената е значително намалена, с по -малко прикачени файлове. 4) Той има висока надеждност, дълъг живот и добра повторяемост на позициите на действие. Няма проблем с механичните увреждания на въздействието и той има силни възможности за устойчивост на прах, вода и масло. 5) Лесно е да се постигне електрически пневматичен контрол на ставите 6) Трябва да се предприемат антигленни мерки в силни магнитни полета |
