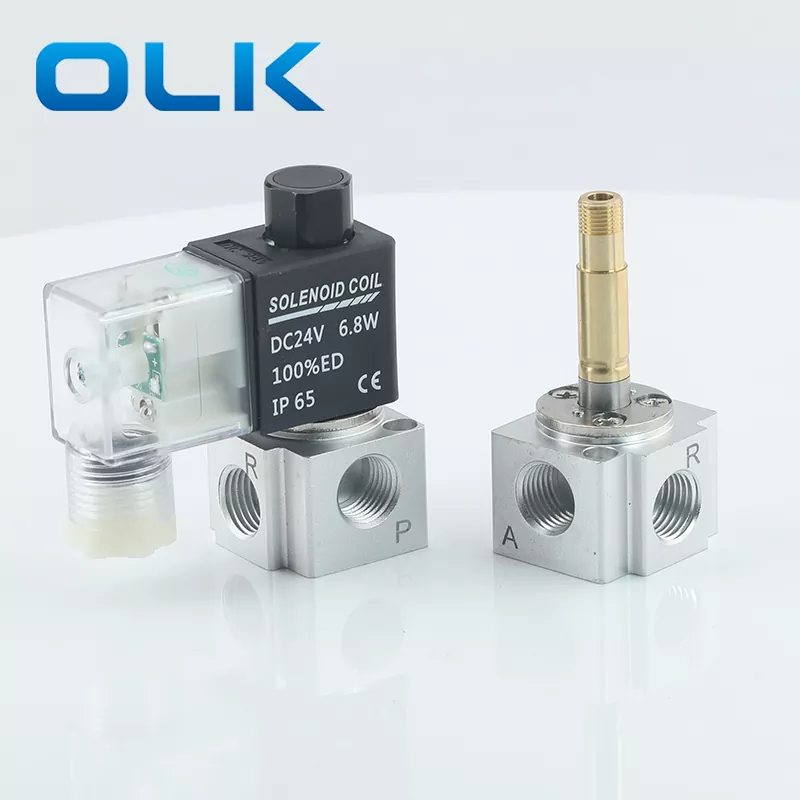

Електромагнитният клапан 3V2 е малък, лек и лесен за инсталиране. Корпусът му е изработен от здрав алуминий, който е устойчив на ръжда и повреди. Вентилът използва надеждна соленоидна бобина с опции за DC12V, DC24V, AC110V или AC220V мощност.
Този електромагнитен клапан 3V2 на марката OLK работи добре за управление на въздушния поток със среден поток. Превключва бързо, използва малко енергия и издържа дълго време. Може да бъде нормално затворен (NC), нормално отворен (NO) или двоен соленоид. Често се използва в автоматизирани линии, опаковъчни машини, печатни машини и хранителни машини. Малкият му размер го прави идеален за тесни пространства.
1. Директно действаща структура с чувствително превключване.

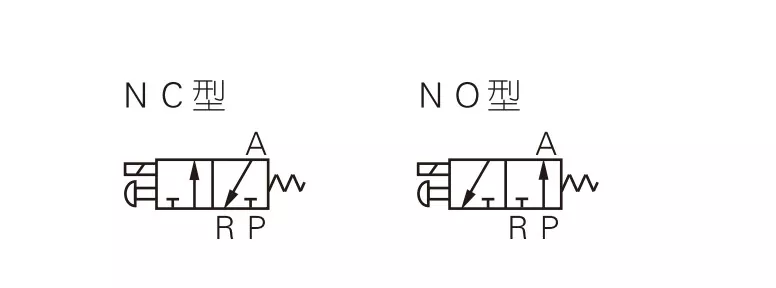

2. Налични са нормално затворен (NC) и нормално отворен (NO).
3. Коаксиален дизайн на затваряне за добро уплътняване и голям поток.
4. Не се изисква смазване.
5. Оборудван с ръчно управление за лесна инсталация и тестване.
6. Налични са множество опции за стандартно напрежение.
|
Код за поръчка |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Модел |
Код |
|
Размер на порта |
Актьорски тип |
Стандартно напрежение |
Електрически вход |
Тип резба |
|
|
3V:2 позиция 3 посоки |
Серия 2:2 |
|
06:G1/8 |
NC: нормално затворен |
A: AC220V |
Празно: ВАШИЯТ тип |
Празно: G |
|
|
|
|
|
08:G1/4 |
НЕ: нормално отворен |
B: DC24V |
I: Тип линия |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Модел |
3V206 |
3V208 |
|
Работна среда |
Въздух (филтриран с филтър 40 μm или повече) |
Въздух (филтриран с филтър 40 μm или повече) |
|
Актьорски тип |
Директно актьорско майсторство |
|
|
Размер на порта |
G1/8 |
G1/4 |
|
Позиция и начин |
2 Позиция 3 посоки |
|
|
Ефективна площ |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Смазване |
Не се изисква |
|
|
Диапазон на работно налягане |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Доказателство за налягане |
1,5 MPa (215 psi) |
|
|
Работна температура (℃) |
-20 ~ 70 |
|
|
Материал на тялото |
Алуминиева сплав |
|
|
Стандартно напрежение |
AC220V AC110 AC24V DC24V DC12V |
|
Обхват на напрежението |
AC:±15% DC:±10% |
|
Консумирана мощност |
AC:7VA DC:7.0W |
|
Клас на защита |
IP65 (DIN40050) |
|
Степен на изолация |
B ниво |
|

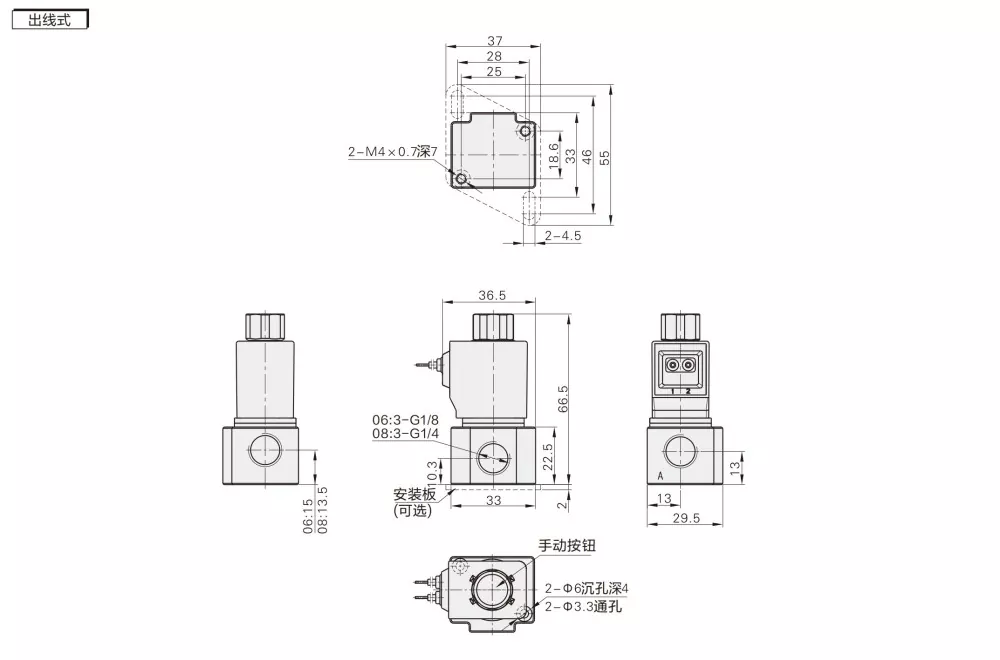

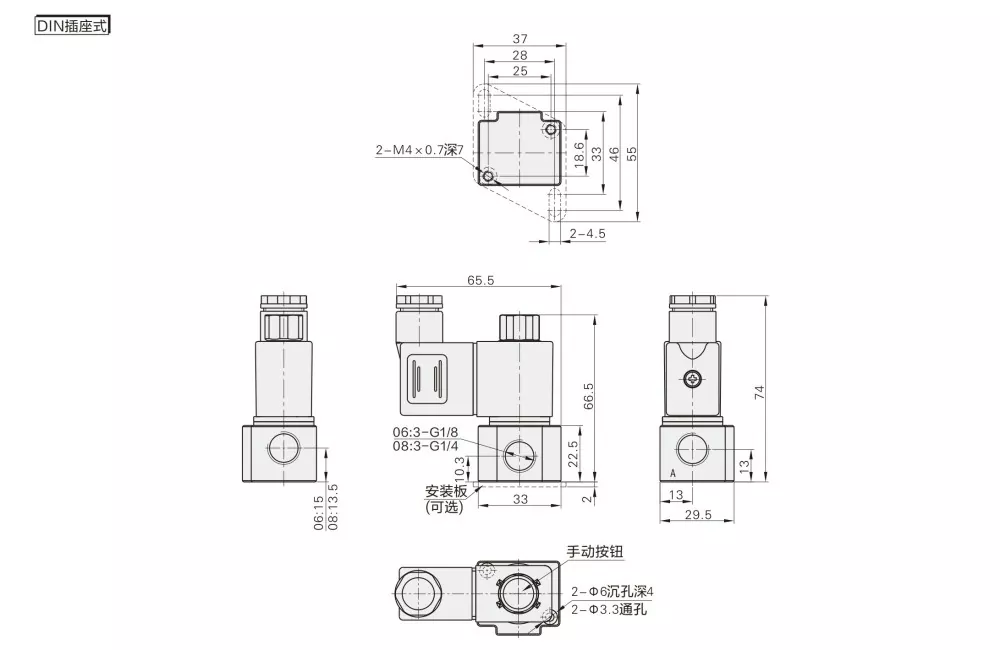

Тип свързване |
Тип щепсел DIN/тип линия |
|
Мин.Време на възбуждане |
3V3-08 |
|
не |
Име |
|
1 |
Винт с вдлъбнатина |
|
2 |
Дистанционна втулка |
|
3 |
Основен монтаж |
|
4 |
Пролет |
|
5 |
Тяло |
|
6 |
Уплътнение |
|
7 |
Електромагнитен монтаж |
|
8 |
Бутален прът |
|
9 |
Намотка |
|
10 |
Клемно уплътнение |
|
11 |
Фиксирана шайба |
|
12 |
Фиксирана гайка |
|
13 |
Ръчен бутон |
|
14 |
Терминал |
|
15 |
Клемно уплътнение |
|
Артикул |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Работна среда |
въздух |
Въздух, вода, масло |
въздух |
въздух |
|
Първоначално състояние: |
NC |
NC/NO |
НЕ/НЗ |
НЕ/НЗ |
|
Тип задействане |
Директно актьорско майсторство |
Директно актьорско майсторство |
Директно актьорско майсторство |
Директно актьорско майсторство |
|
Размер на порта |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Позиция и начин |
3 Позиция на порт 2 |
2 Позиция на порт 2 |
3 Позиция на порт 2 |
3 Позиция на порт 2 |
|
Смазване |
Не е задължително |
Не е задължително |
Не е задължително |
Не е задължително |
|
Работно налягане |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Доказателство за налягане |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Размер на отвора |
φ1,2 мм |
φ2,5 мм |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (голям въздушен поток) |
В: Каква е основната разлика между електромагнитен клапан 3V2 и 3V3?
A: 3V2: среден поток, костюм за малка пневматична система за управление
3V3: висок дебит, подходящ за множество цилиндри или приложения с висок дебит.
Разлика в структурата: 3V3 има по-голямо тяло и може да се справи с по-високо налягане и поток.
3V2 електромагнитен клапан 3 пътен Характеристика на продукта
A: размерът на отвора на клапана 3V2-06 е 3,2 mm; размерът на отвора на клапана 3V2-06 е 3,4 mm
В: Кои продукти може да замени OLK 3V2?
О: OLK 3V2 може да замени електромагнитните клапани от серията AIRTAC 3V2 със същата функция и подобни спецификации.
