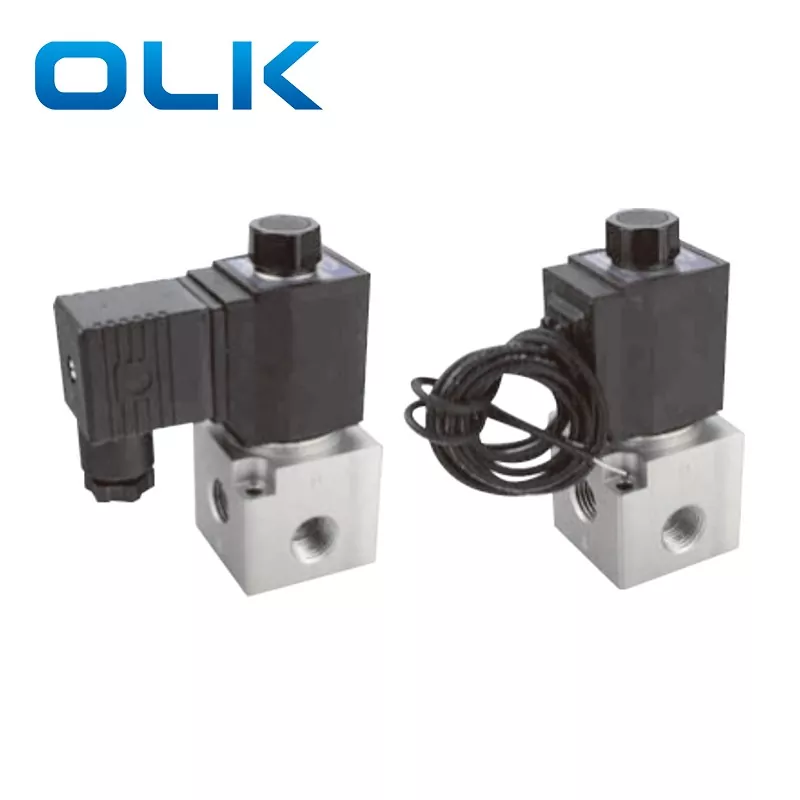

3V3 електромагнитен вентил с голям поток е 2-позиционен, 3-пътен вентил с директно действащ дизайн, осигуряващ по-бърза реакция и по-висока честота на превключване от пилотно управляваните клапани. Неговият здрав корпус от алуминиева сплав поддържа висок въздушен поток и по-високо налягане и може да се използва и с вакуумни приложения. Опциите за соленоидна бобина включват DC12V, DC24V, AC110V или AC220V, осигурявайки стабилна и чувствителна работа.
Този 3-посочен електромагнитен клапан 3V3 с висок поток е подходящ за средни до големи пневматични системи, особено за множество цилиндри, работещи заедно, или системи, изискващи висок въздушен поток. Неговите нормално затворени (NC), нормално отворени (NO) и конфигурации с двоен соленоид го правят идеален за автоматизирани линии, опаковъчни машини, печатно оборудване и машини за обработка на храни. Неговата бърза и прецизна реакция го отличава от малките клапани като 3V2.
1. Директно действаща структура с чувствително превключване.

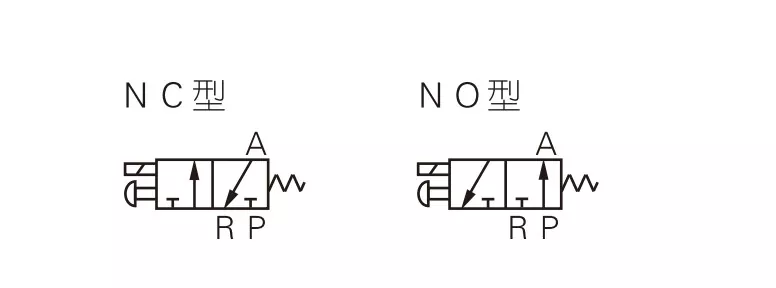

2. Налични са нормално затворен (NC) и нормално отворен (NO).
3. Коаксиален дизайн на затваряне за добро уплътняване и голям поток.
4. Не се изисква смазване.
5. Оборудван с ръчно управление за лесна инсталация и тестване.
6. Налични са множество опции за стандартно напрежение.
|
Код за поръчка |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Модел |
Код |
|
Размер на порта |
Актьорски тип |
Стандартно напрежение |
Електрически вход |
Тип резба |
|
|
3V:2 позиция 3 посоки |
3:3 серия |
|
08:G1/4 |
NC: нормално затворен
|
A: AC220V |
Празно: ВАШИЯТ тип |
Празно: G
|
|
|
|
|
|
|
НЕ: нормално отворен |
B: DC24V |
I: Тип линия |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Модел |
3V3-08 |
|
Работна среда |
Въздух (филтриран с филтър 40 μm или повече) |
|
Актьорски тип |
Директно актьорско майсторство |
|
Размер на порта* |
G1/4 |
|
Позиция и начин |
2 Позиция 3 посоки |
|
Ефективна площ |
11 mm² (Cv = 0,62) |
|
Смазване |
Не се изисква |
|
Диапазон на работно налягане |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Доказателство за налягане |
1,5 MPa (215 psi) |
|
Работна температура (℃) |
-20 ~ 70 |
|
Материал на тялото |
Алуминиева сплав |
|
Стандартно напрежение |
AC220V AC110 AC24V DC24V DC12V |
|
Обхват на напрежението |
AC:±15% DC:±10% |
|
Консумирана мощност |
AC:10VA DC:6,5W |
|
Клас на защита |
IP65 (DIN40050) |
|
Степен на изолация |
B ниво |
|
Тип свързване |
Тип щепсел DIN/тип линия |
|
Мин.Време на възбуждане |
3V3-08 |
|
Артикул |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Работна среда |
въздух |
Въздух, вода, масло |
въздух |
въздух |
|
Първоначално състояние: |
NC |
NC/NO |
НЕ/НЗ |
НЕ/НЗ |
|
Тип задействане |
Директно актьорско майсторство |
Директно актьорско майсторство |
Директно актьорско майсторство |
Директно актьорско майсторство |
|
Размер на порта |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Позиция и начин |
3 Позиция на порт 2 |
2 Позиция на порт 2 |
3 Позиция на порт 2 |
3 Позиция на порт 2 |
|
Смазване |
Не е задължително |
Не е задължително |
Не е задължително |
Не е задължително |
|
Работно налягане |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Доказателство за налягане |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Размер на отвора |
φ1,2 мм |
φ2,5 мм |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (голям въздушен поток) |
В: Каква е основната разлика между електромагнитен клапан 3V2 и 3V3?
A: 3V2: среден поток, костюм за малка пневматична система за управление
3V3: висок дебит, подходящ за множество цилиндри или приложения с висок дебит.
Разлика в структурата: 3V3 има по-голямо тяло и може да се справи с по-високо налягане и поток.
Въпрос: Какъв е размерът на отвора на електромагнитен клапан 3V3?
A: Размерът на отвора на клапана 3V3-08 е 11 mm
Въпрос: Кои продукти може да замени OLK 3V3?
О: OLK 3V3 може да замени електромагнитните клапани от серията AIRTAC 3V3 със същата функция и подобни спецификации.
