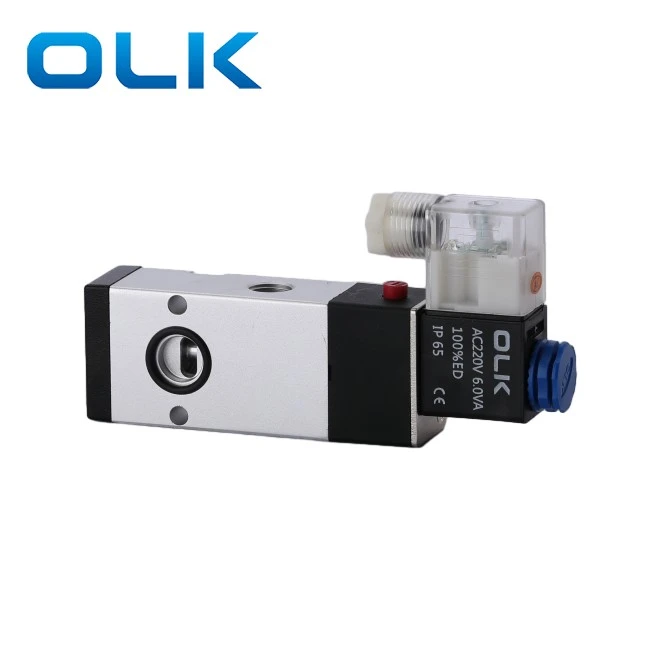

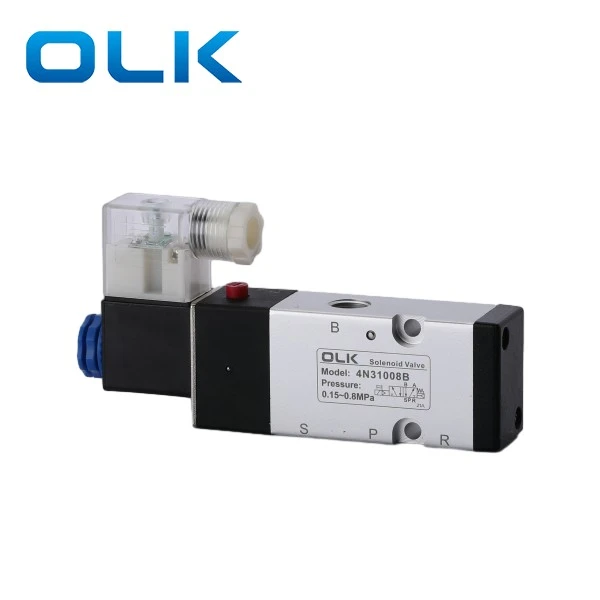

5 начина 4N310-08 соленоиден клапан на плочата

OLK 2position 5 начин 4N310-08 Конец за соленоидна клапа на плочата е G1/4 Размер на порта.4N310-08 Клапанът има един дизайн на задния въздух, което позволява гъвкава инсталация и спестяване на пространство, ефективно подобряване на скоростта на реакция и стабилността на системата.

5 Way 4N310-08 е специално за системата за цилиндриране на инструменти, подходяща за сценарии за високочестотно превключване. И е посветен на оборудване за автоматизация, като например CNC машинни инструменти и центрове за обработка.

5 начина 4N310-08 Функции на продукта за соленоиден клапан на плочата:

Специален дизайн за цилиндър/затягане на нож

Въздушен отдушник на гърба, компактна структура

Незадължително напрежение: AC220V / DC24V

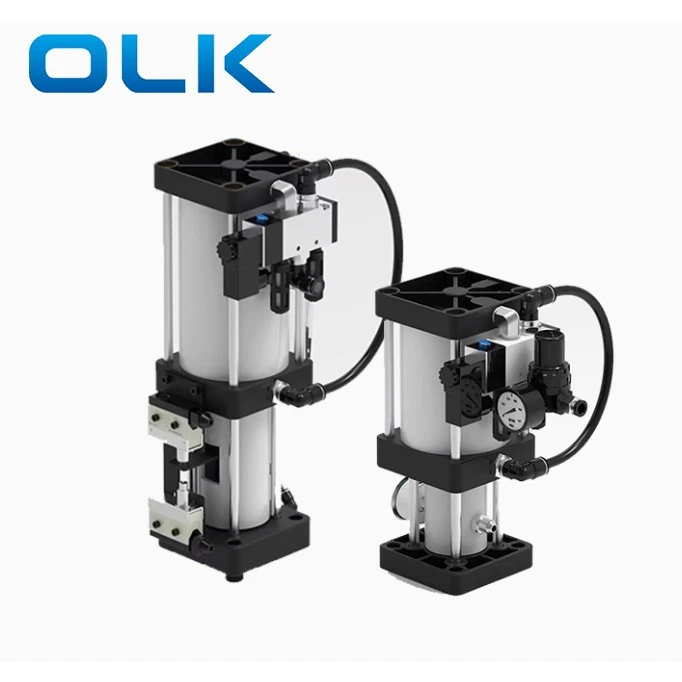

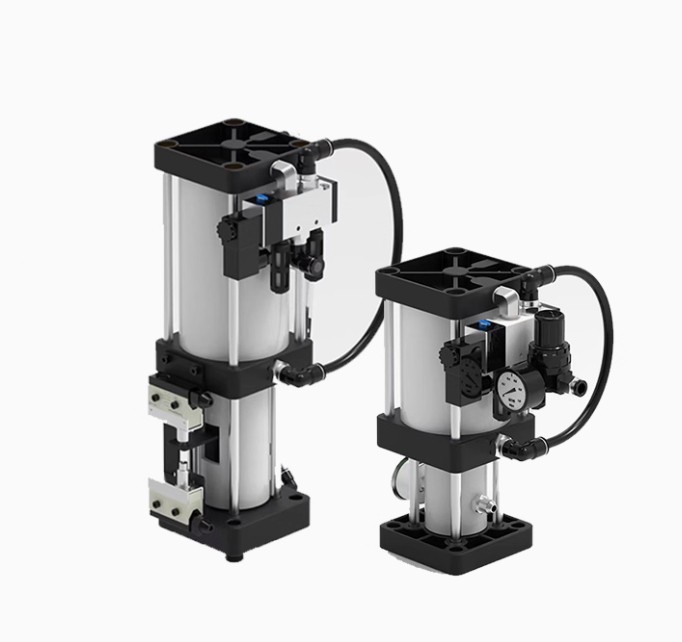

Преглед на цилиндъра за освобождаване на инструменти (TRC)

Цилиндърът за освобождаване на инструмента се използва специално за шпиндела на CNC машини за освобождаване на инструменти. Този цилиндър използва принципа на „предаване на еднакво налягане в течности“, позволявайки на малко въздушно налягане да генерира голямата сила, необходима за освобождаване на инструмента в шпиндела на ЦПУ. Цилиндърът се състои от: въздушен цилиндър, 5-посочен 2-позиционен 4N310 соленоиден клапан, резервоар за масло и микро превключватели.

Бележки за инсталиране на цилиндър на инструмента

За вертикални вретена фиксирайте цилиндъра с скоба и го инсталирайте вертикално над кутията на шпиндела.

За хоризонтални вретена дръжте маслената чаша вертикална и по -висока от тялото на цилиндъра.

Маслената чаша трябва да е с лице нагоре, за да може въздухът да избяга от цилиндъра.

Стъпки за инсталиране на цилиндър на инструмента

Изключете мощността на машината (панел и шкаф) и подаване на въздух.

Извадете капака на кутията на шпиндела. Изключете въздушните тръби от соленоидния клапан.

Развийте пластмасовата гайка върху соленоидната намотка (не сваляйте проводниците, освен ако не е правилно маркирано).

Изключете проводниците от горните и долните гранични превключватели (маркирайте внимателно).

Извадете стария цилиндър.

Инсталирайте новия цилиндър и го фиксирайте с винтове.

Свържете проводниците и въздушните тръби. Уверете се, че:

Превключвателят на горния ограничен е натиснат.

Долната граница се регулира правилно (за машини със списание Tool, това е от решаващо значение за безопасността).

След инсталирането тествайте с инструмент. Проверете освобождаването и скобата на инструмента. За машини със списание Tool, смяна на тестовия инструмент.

Предпазни мерки за използване на цилиндъра за освобождаване на инструменти

· Цилиндърът може да бъде инсталиран вертикално или хоризонтално. За хоризонтална маслена чаша трябва да бъде изправена нагоре.

· Захранването на въздух трябва да е чисто и сухо, налягане най -малко 6 kgf/cm².

· Ниво на маслото в чашата: минимум 1/5, максимум 4/5.

· Проверете 4N310 соленоидно напрежение и налягане на въздуха по време на монтажа.

Често задавани въпроси

За какво се използва 4N310?

4N310 се използва за цилиндър за освобождаване на инструменти.

AC срещу DC намотка?

AC е за домакинство; DC е директен ток.

Какъв е бутонът под отвора за свързване?

Той ръчно превключва изпускателния порт.

Съвети за инсталиране?

Почистете тръбите и връзките, за да избегнете замърсяването, влизащи във въздушната верига.

Какъв размер на порта 4N310-08?

Вход, изход, изпускател: G1/4 нишка; Диаметър на страничния отвор за отработените газове: 19 мм.
