Brand:
OLKSeries:
VF3130/VF3230/VF3330/VF3430/VF3530Port size:
RC1/4Position:

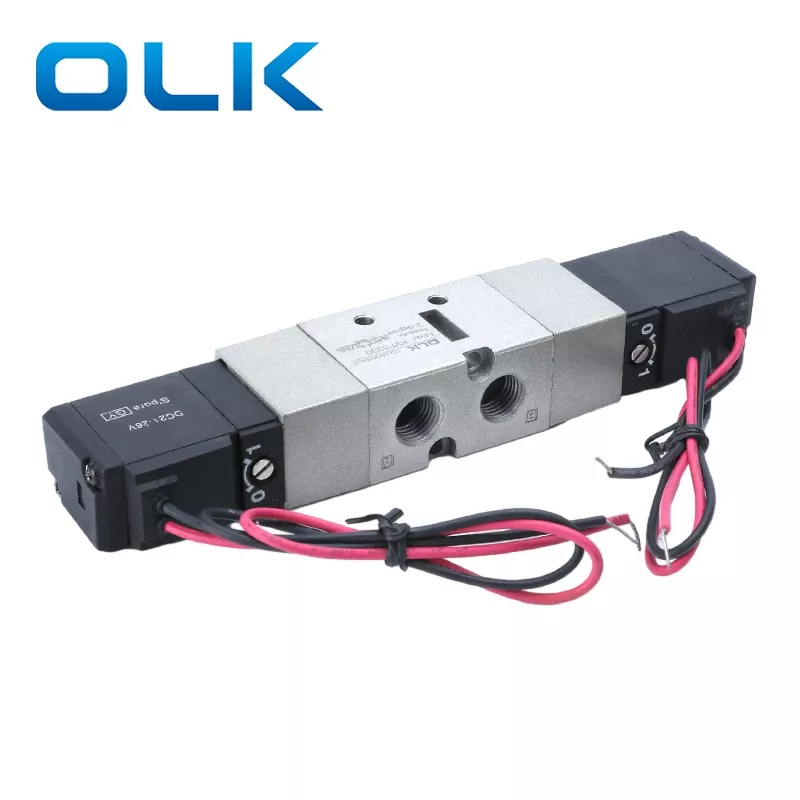

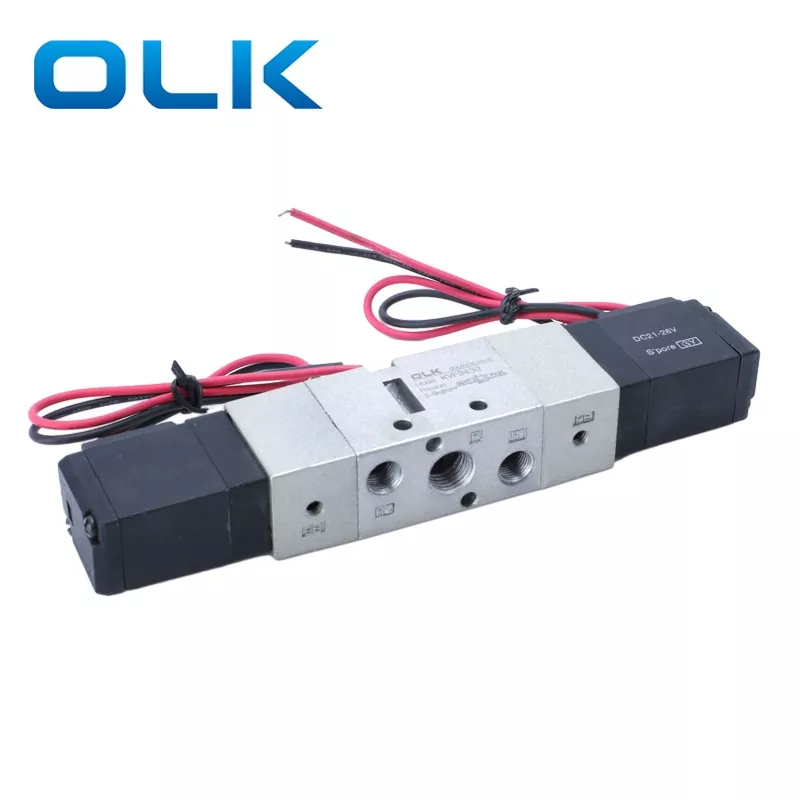

2 position 5 way/3 position 5 wayВътрешен пилотен електромагнитен клапан VF3000 2 позиция 5 пътя и 3 позиции 5 пътя Директен тип тръбопровод
Отворът на макарата използва специален процес на обработка за ниско триене, ниско начално налягане и по-дълъг експлоатационен живот. Големият размер на порта осигурява по-висок въздушен поток, подходящ за задвижване на средни до големи цилиндри или множество задвижващи механизми.
Модулният дизайн позволява монтиране на колектор за множество клапани, централизирано подаване на въздух и намален тръбопровод. Електромагнитният клапан от сериите DS/VF 3000 и 5000 се използва широко в пневматични системи за управление с голям поток за автоматизирани производствени линии и промишлени машини.
· Висок поток
·Тръбопроводи / Модулни / Спестяващи място
· Издръжливост от промишлен клас
|
Код за поръчка |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Модел |
тип клапан |
|
напрежение |
тип линия |
манул |
размер на порта |
|
Електромагнитен клапан VF3000 |

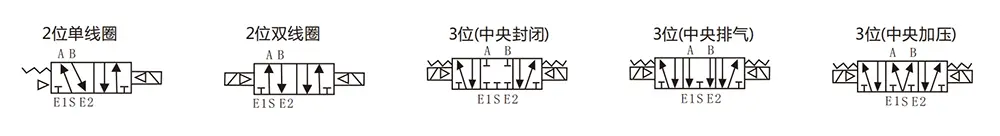

130:единичен соленоид 5/2 посока |
|
3:110VAC |
G: тип линия |
|
02:PT1/4 |
|
|
230: двоен електромагнитен клапан 5/2 пътен |
|
4:220VAC |
D: тип Дин |
|
|
|
|
330C: двоен електромагнитен вентил 5/3 пътен затворен център |
|
5:24VDC |
DZ:DZ със светлина |
|
|
|
|
430E: двоен соленоиден клапан 5/3 изпускателен център |
|
6:12VDC |
|
|
|
|
|
530P: двоен електромагнитен клапан 5/3 център на налягането |
|
|
|
|
|
|
Общи спецификации |
|
|
Работна среда |
въздух |
|
Работна температура |
0-50 ℃ |
|
Смазване |
Няма нужда |
|
Ръчно отмяна |
Тип заключване с отвертка |
|
Устойчивост на удар/вибрация |
30G/5G (8,3--2000Hz) |
|
Заграждение |
Прахоустойчив |
|
Модел |
позиция |
намотка |
kgf/cm²(Mpa) |
Време за реакция (ms) |
Макс. Работна честота |
размер на порта |
Ефективна площ на напречното сечение mm² (CV) |
kgf |
|

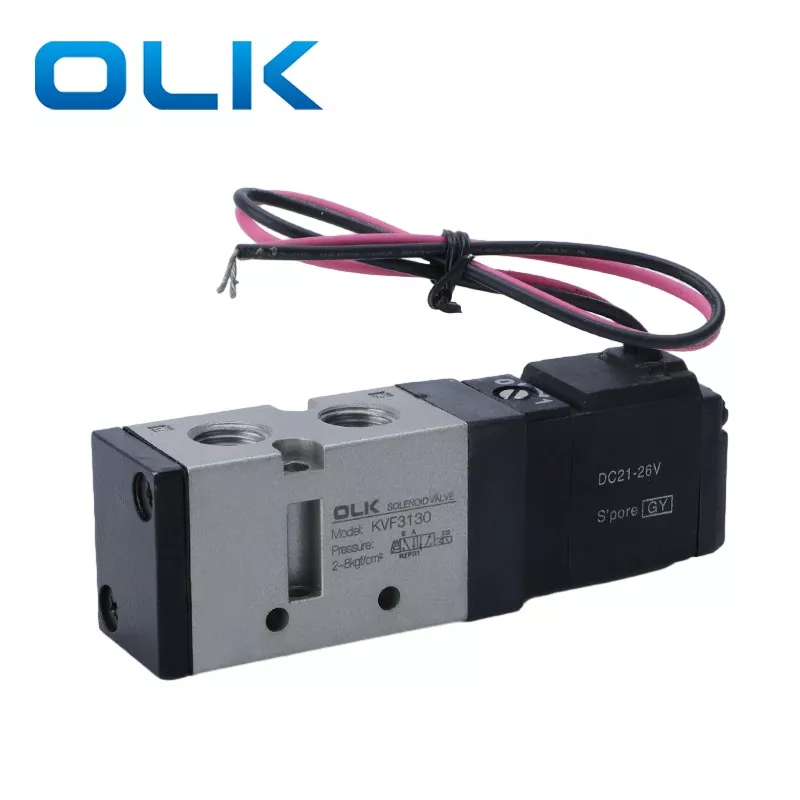

VF3130-□△B-02 |
2 позиция |
единично действие |
1,5～9(0,15～0,8) |
≤30 ms |
5 |
PT1/4 |
17,1 (0,95) |
0.21 |
|

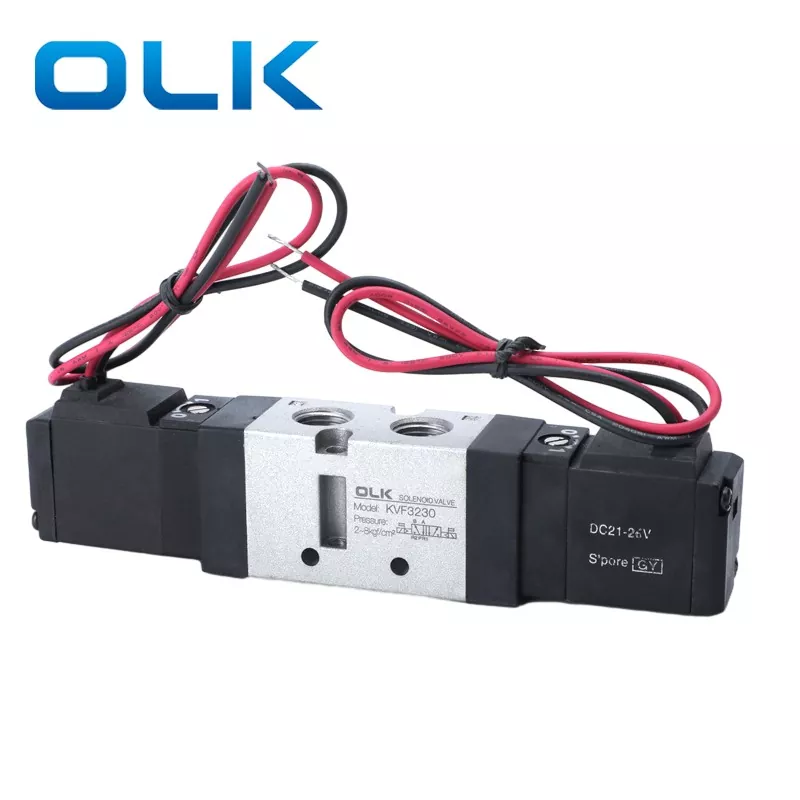

VF3230-□△B-02 |
2 позиция |
двойно действие |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT1/4 |
17,1 (0,95) |
0.29 |
|
VF3330-□△B-02 |
3 позиция |
двоен електромагнитен вентил 5/3 пътен затворен център |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430-□△B-02 |
3 позиция |
двоен соленоиден клапан 5/3пътен изпускателен център |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17,1 (0,95) |
0.42 |
|

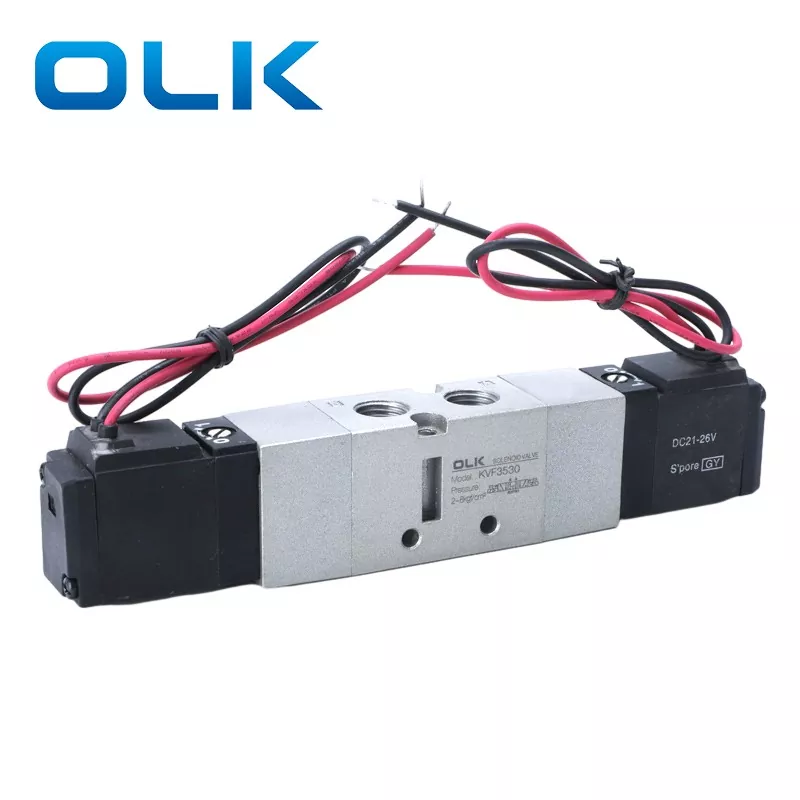

VF3530-□△B-02 |
3 позиция |
двоен електромагнитен клапан 5/3 център на налягането |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16,2 (0,9) |
0.42 |
Какъв модел може да замени DS3000/VF3000?
DS3000 може да замени TPC в Корея със същата функция, а VF 3000 може да замени SMC в Япония със същата функция
Какъв е диаметърът на дюзата на 5-посочен електромагнитен клапан DS3000/VF3000?
Отворът на резбата на DS3000/VF3000 е PT1/4
