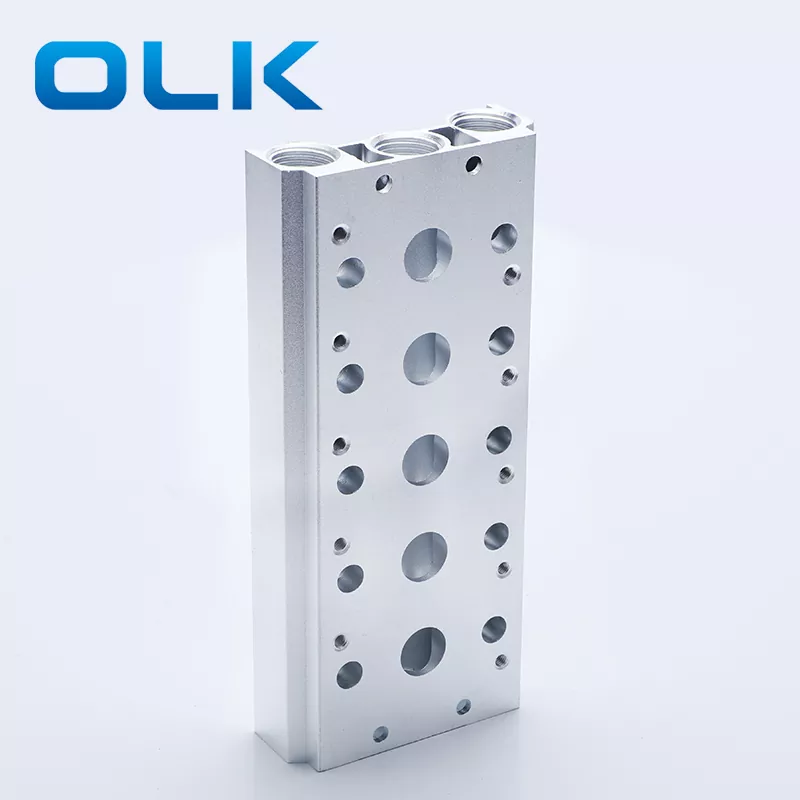

3V 4V колекторна клапа

Без значение дали това е 3V или 4V пневматичен соленоиден клапан, освен типа на единичния клапан, можем да поставим и много соленоидни клапани заедно. Това се нарича 3V 4V колекторна клапа или соленоидна клапана на основата.

3V 4V колекторният клапан е плоча с много въздушни пътеки. Има компактен дизайн. Основната шина на соленоидния клапан може да инсталира 2 до 20 пневматични соленоидни клапани на един колектор. Но броят на позициите на колектора не може да бъде променен.

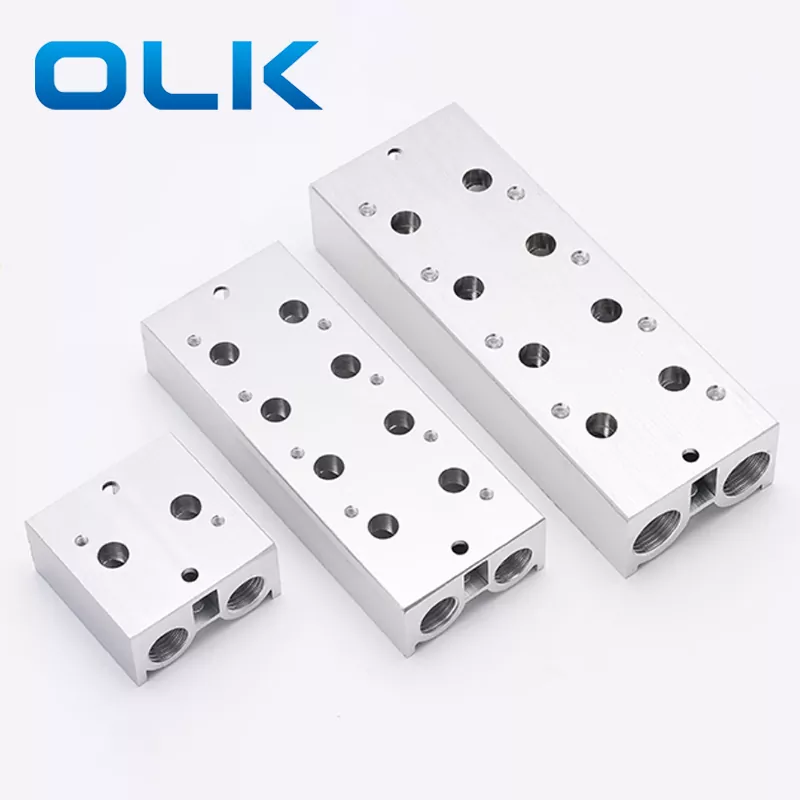

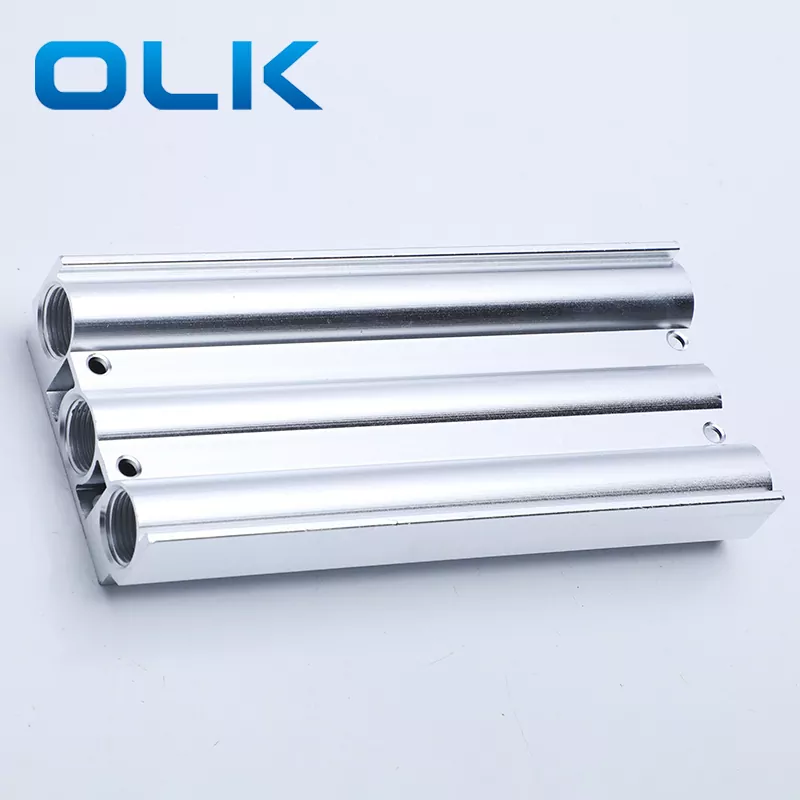

Всички пневматични соленоидни клапани на колектора споделят един и същ порт за захранване на въздух (P порт) и изпускателен порт (R порт). За 3V колектора клапан има един вход на въздуха и един изход на въздуха от лявата страна. Две щепсели са инсталирани от дясната страна. За 4V колектора клапан има един вход на въздуха в средния и два изхода на въздуха от двете страни (от лявата страна). Три щепсели са инсталирани от дясната страна.

Можем да инсталираме заглушител или щепсел на изпускателния порт. Когато използваме заглушител, трябва да се уверим, че малките дупки не са блокирани.

3V/4V ​​колекторни соленоидни клапани характеристики на продукта:

1. Той може да интегрира унифицирана серия от насочени контролни клапани в група клапани, спестявайки пространство и разходи.

2. Той има унифициран прием, изгорели газове и окабеляване, което улеснява намирането на неизправности.

3. Той е гъвкав в комбинация и има силна разширяемост, което позволява произволна комбинация или разширяване на броя на свързаните контролни клапани на посоката

Внимание:

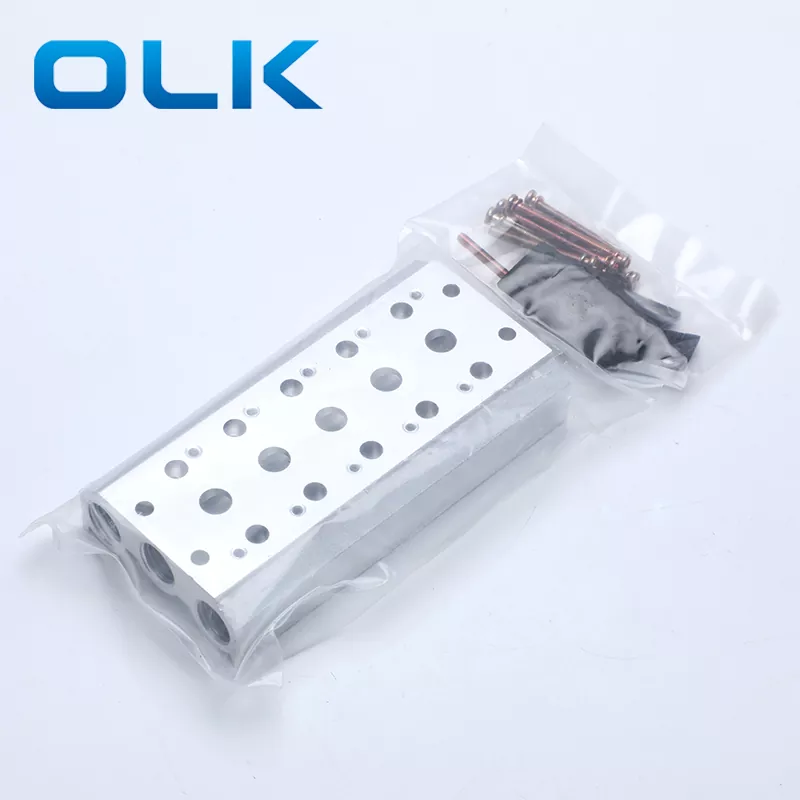

1,3V-манипулаторни комплекти за соленоидни клапа съдържа колектор, уплътнение и винт;

2.3V Соленоидният колектор на колектора на празна плоча съдържа празна плоча и винт.

3. Когато инсталирате уплътнението между пневматичния соленоиден клапан и плочата на клапана, стърчащата част трябва да бъде инсталирана с лице надолу, за да се избегне изтичане на въздух.

Често задавани въпроси:

1.Каква е функцията на празни плаки в соленоидни клапани?

Неизползвани позиции на уплътнение: Празната плоча се използва за покриване на запазени позиции в колектора на клапана, където в момента не е монтиран соленоиден клапан, предотвратявайки изтичането на въздух и навлизането на прах или отломки. Той гарантира общата херметичност на събранието на клапана. Празната плоча позволява лесно бъдещо разширяване или преконфигуриране, без да е необходимо да се заменят целия колектор, намалявайки разходите за поддръжка. В определени случаи празната плоча може да се използва и за изолиране на специфични канали за безопасност или когато секция от системата временно не се използва.

2. Какви типове тръбопроводи от 3V 4V колекторния клапан

Единичен пневматичен клапан или основна шина на соленоидна клапа, има два вида тръбопроводи с външни тръби: директни тръбопроводи и основни тръби.
