Ouleikai (OLK) произвежда 2-позиционни 4-пътни и 3-позиционни 4-пътни K34 ръчни въртящи се вентили/насочващи клапани с директно действие на цилиндър. Те разполагат с тела на клапани от алуминиева сплав, които са устойчиви на корозия и ръжда. Тези високоякостни вентилни тела могат да работят непрекъснато в продължение на 48 часа. Прецизните портове с резба на вентил K34 се доставят с подвижна дръжка, а долната част има монтажни отвори за по-лесен монтаж.

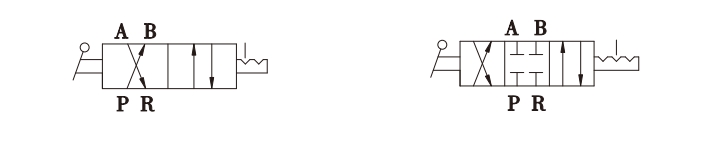

СИМВОЛ:
| Код за поръчка: | |||||
| K | 34 | R6 | - | 8 | L |
| 100 ΣΕΙΡΑ:06:G1/8 | Код | функция: |
|
Размер на порта: | Инсталация: |
| K: Серия K ръчен ръчен въртящ се вентил |
24:2 позиция 4 посоки | R6: Ръчно управление |
|
8:G1/4 | Празно: Една дупка от едната страна |
|
|
34:3 позиция 4 посоки |
|
|
|
L: Двоен отвор от противоположните страни |
|
|
|
|
|
|
О: Три дупки на дъното |
|
|
|
|
|
|
D: Четири дупки на дъното |
|
Модел |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Работна среда |
Въздух（Филтър през филтърна мрежа над 40μm） |
|||||
|
Режим на действие |
РЪЧНО управление |
|||||
|
Размер на порта |
Вход=Изход=PT1/4 |
|||||
|
Диапазон на налягането |
0.15-0.8MPa (21-114psi) |
|||||
|
Позиция |
2/4 Порт |
3/4 Порт |
2/4 Порт |
3/4 Порт |
2/4 Порт |
3/4 Порт |
|
Работно налягане |
„-10-60℃ |
|||||
|
Доказателство за налягане |
1,5 MPa (215 psi) |
|||||
|
Пневматични ръчни въртящи се вентили OLK – Сравнение на 5 модела |
|||||||||
|
снимка |
|
|
|
|
|
|
|
|
|
|
ВСИЧКИ модел |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Позиция |
2 Позиция 4 Начин |
|
2 Позиция 4 Начин |
|
2 Позиция 4 Начин |
|
2 Позиция 4 Начин |
|
2 Позиция 4 Начин |
|
|
2 Позиция 4 Начин |
|
|
|
|
|
|
|
|
|
Размер на порта |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Характеристики на продукта |
Монтаж на панел |
|
A: Четиристранен интерфейс B: двустранен интерфейс, със затихване на звука в долната част |
|
|
|
|
|
Празно: Един отвор от едната страна L: Два отвора от противоположните страни; D: Четири отвора отдолу; |
|
|
|
|
|
|
|
|
|
|
|
|
Дръжка |
Подвижна дръжка |
|
Подвижна дръжка |
|
Подвижна дръжка |
|
Несменяеми/пластмасови дръжки |
|
Подвижна дръжка, дръжка против изгаряне |
|
|
|
|
|
|
|
|
|
|
|
|

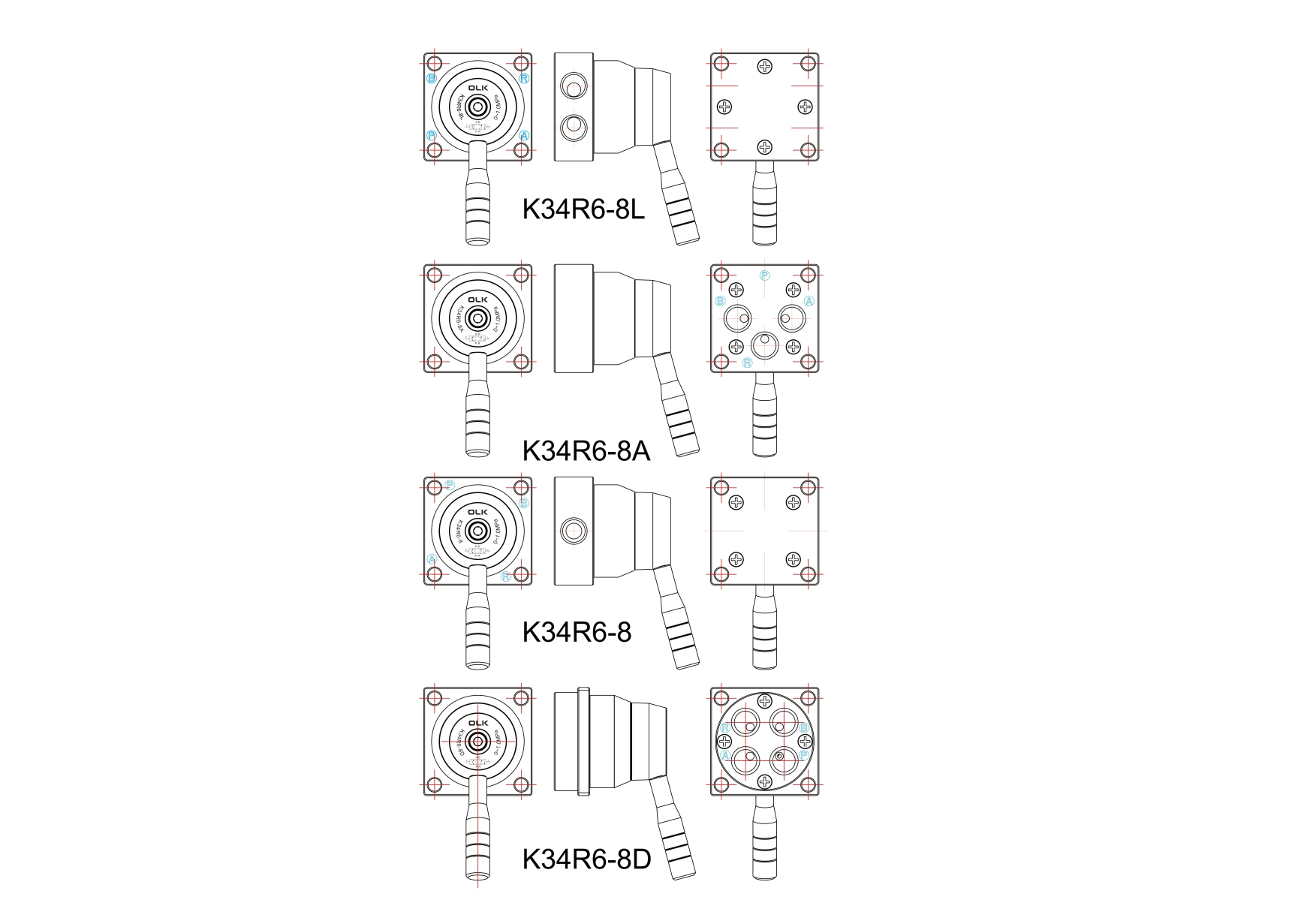

Размери на основата |
200 серия: 62 мм |
|
61.3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Ъгъл на обръщане |
105° |
|
Консумирана мощност |
≤80W (готовност≤0,5W) |
|
Носещи |
45KG-65KG |
|
Цвят |
Силно гланцово бяло |
|
Височина на повдигане |
65cm-85cm (може да бъде оборудван с втори повдигач) |
|
Разстояние за дистанционно управление |
50 метра (отворено пространство) |
|
Модел |
K34R6-8 |
|
|
|
||
|
Работна среда |
Въздух（Филтър през филтърна мрежа над 40μm） |
|||||
|
Режим на действие |
РЪЧНО управление |
|||||
|
Размер на порта |
Вход=Изход=PT1/4 |
|||||
|
Диапазон на налягането |
0.15-0.8MPa (21-114psi) |
|||||
|
Позиция |
3 позиция 4 начин |
|
|
|
||
|
Работно налягане |
„-10-60℃ |
|||||
|
Доказателство за налягане |
1,5 MPa (215 psi) |
|||||
