Brand:
OLKSeries:
VF5120/VF5220/VF5320/VF5420/VF5520Position:
5/2 way,5/3 wayPort size:
RC3/8Електромагнитен клапан VF5000 5/2 пътен, 5/3 пътен е тип директен тръбопровод. Отворът на макарата е специално обработен за минимизиране на триенето, намаляване на началното налягане и удължаване на експлоатационния живот. С голям размер на порта, вентилът осигурява по-висок въздушен поток, което го прави идеален за работа с множество задвижки или средни до големи цилиндри. Размерът на порта от серията VF5000 е 3/8.
Неговата модулна структура поддържа колекторна инсталация, което позволява централизирано подаване на въздух и опростяване на тръбопроводите. Проектирани за пневматични приложения с голям поток, електромагнитните клапани от сериите DS/VF 3000 и 5000 се прилагат обикновено в промишлени машини и автоматизирани производствени линии.
· Висок поток
·Тръбопроводи / Модулни / Спестяващи място
· Издръжливост от промишлен клас
|
Код за поръчка |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Модел |
тип клапан |
|
напрежение |
тип линия |
манул |
размер на порта |
|
Електромагнитен клапан VF5000 |

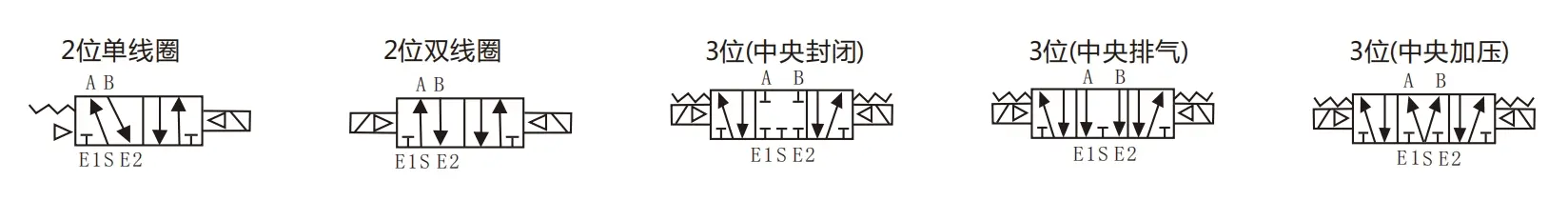

130:единичен соленоид 5/2 посока |
|
3:110VAC |
G: тип линия |
|
02:PT3/8 |
|
|
230: двоен електромагнитен клапан 5/2 пътен |
|
4:220VAC |
D: тип Дин |
|
|
|
|
330C: двоен електромагнитен вентил 5/3 пътен затворен център |
|
5:24VDC |
DZ:DZ със светлина |
|
|
|
|
430E: двоен соленоиден клапан 5/3 изпускателен център |
|
6:12VDC |
|
|
|
|
|
530P: двоен електромагнитен клапан 5/3 център на налягането |
|
|
|
|
|
|
Общи спецификации |
|
|
Работна среда |
въздух |
|
Работна температура |
0-50 ℃ |
|
Смазване |
Няма нужда |
|
Ръчно отмяна |
Тип заключване с отвертка |
|
Устойчивост на удар/вибрация |
30G/5G (8,3--2000Hz) |
|
Заграждение |
Прахоустойчив |
|
Модел |
позиция |
намотка |
kgf/cm² (Mpa) |
Време за реакция (ms) |
Макс. Работна честота |
размер на порта |
Ефективна площ на напречното сечение mm² (CV) |
kgf |
|

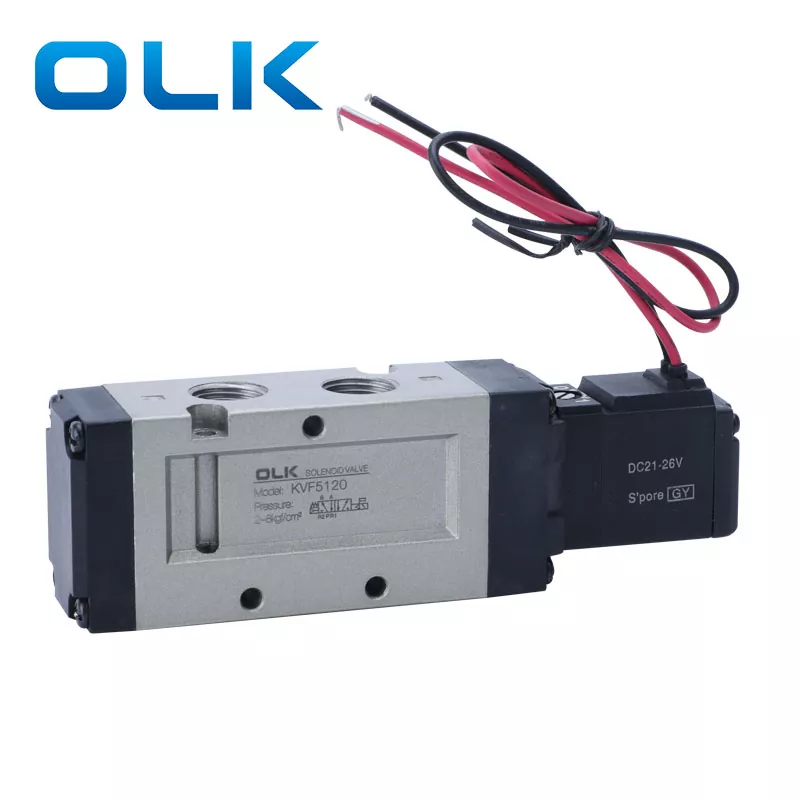

VF5120-□△B-02 |
2 позиция |
единично действие |
1,5～9(0,15～0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.38 |
|

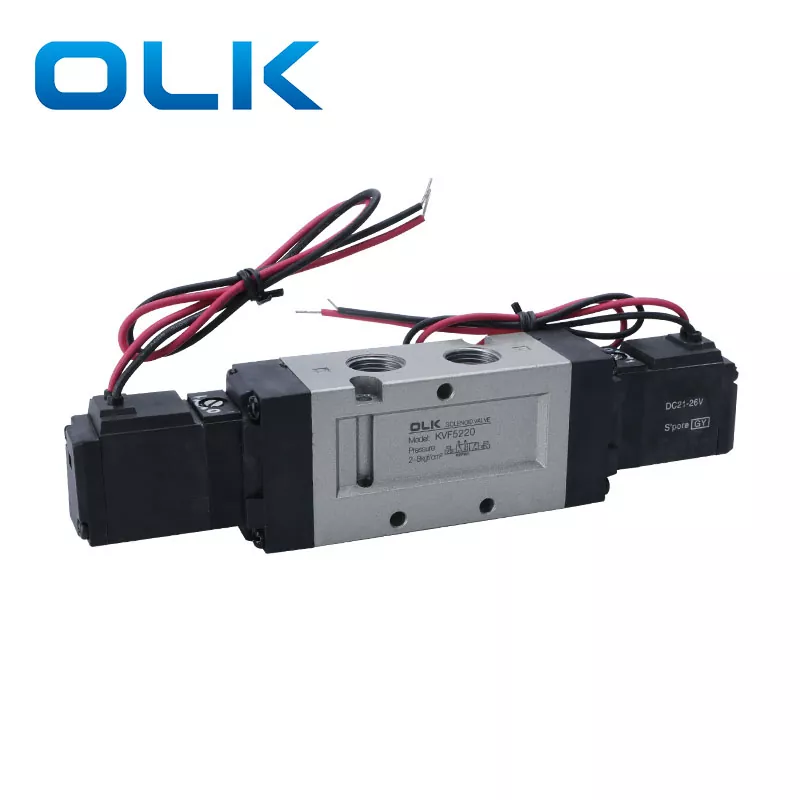

VF5220-□△B-02 |
2 позиция |
двойно действие |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.45 |
|
VF5320-□△B-02 |
3 позиция |
двоен електромагнитен вентил 5/3 пътен затворен център |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|

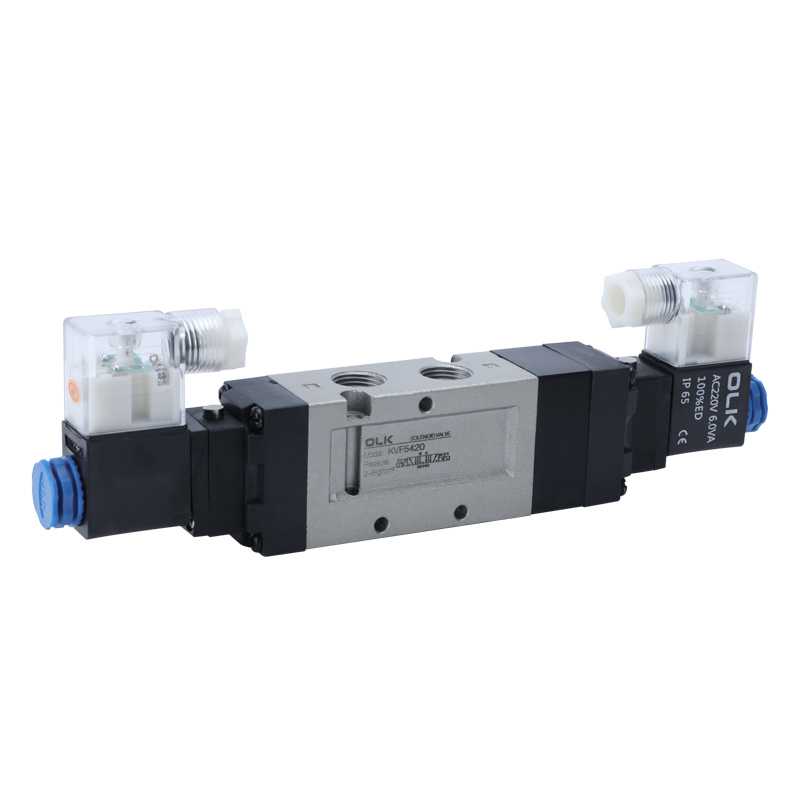

VF5420-□△B-02 |
3 позиция |
двоен соленоиден клапан 5/3пътен изпускателен център |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41,4 (2,3) |
0.53 |
|

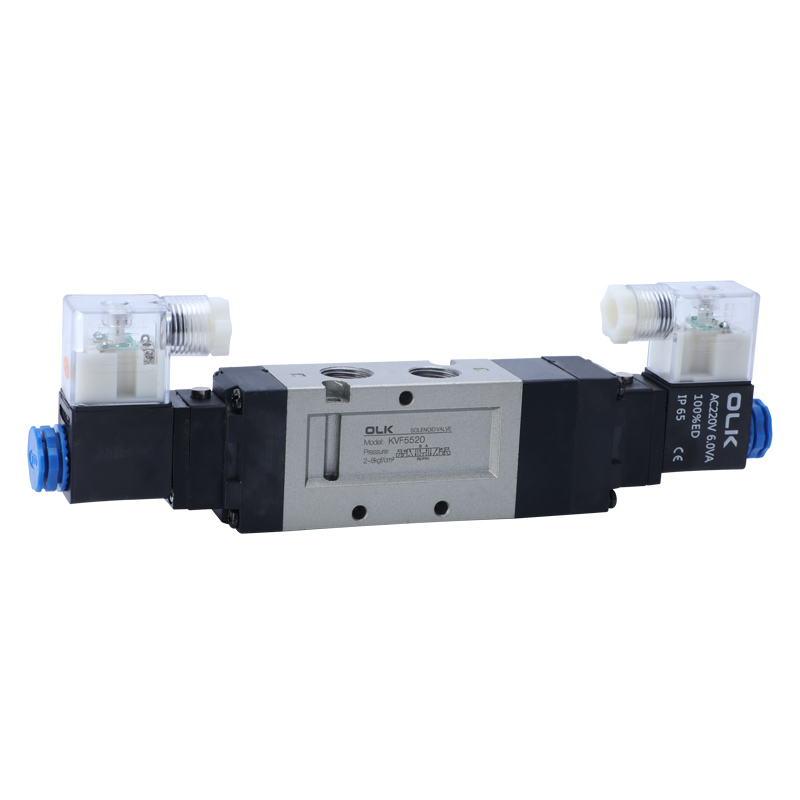

VF5520-□△B-02 |
3 позиция |
двоен електромагнитен клапан 5/3 център на налягането |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Какъв модел може да замени DS5000/VF5000?
DS5000 може да замени TPC в Корея със същата функция, а VF 5000 може да замени SMC в Япония със същата функция
Какъв е диаметърът на дюзата на 5-посочен електромагнитен клапан DS5000/VF5000?
Отворът на резбата на DS5000/VF5000 е PT3/8
